TFS / KFSU

  • Zum indirekten Verbinden/Erden betriebsmäßig getrennter Anlagenteile bei Blitzeinwirkung
  • Einsatz gemäß Blitzschutz-Potentialausgleich nach DIN EN 62305 / VDE 0185
  • Mit korrosionsbeständigen Edelstahl-Anschlüssen
  • Einbau im Innern von Gebäuden, im Freien, in feuchten Räumen sowie unterirdisch
  • Extrem hochbelastbare Ausführung

TFS / KFSU

Trennfunkenstrecken mit Kunststoffmantel und 2 Anschlüssen Rd 10 mm in Edelstahl.

2 Prodotti

Art. 923023 TFS

GTIN (EAN) 4013364074262, Codice doganale (EU): 85369095, Peso lordo: 205.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 923023.stp

      Non siete autorizzati per eseguire un download 923023.stp

      Login
    • 923023.igs

      Non siete autorizzati per eseguire un download 923023.igs

      Login
    • 923023.jt

      Non siete autorizzati per eseguire un download 923023.jt

      Login
    • 923023.dwg

      Non siete autorizzati per eseguire un download 923023.dwg

      Login
    • 923023m_D.dxf

      Non siete autorizzati per eseguire un download 923023m_D.dxf

      Login
Trennfunkenstrecke TFS
Hochleistungs-Trennfunkenstrecke
für den Blitzschutz-Potentialausgleich
nach EN 62305 / VDE 0185 sowie zum
Einsatz in informationstechnischen Anlagen
nach DIN VDE 0845 mit korrosionsbeständigen
Edelstahl-Anschlüssen Rd 10mm für den
Einbau im Innern von Gebäuden, im Freien,
in feuchten Räumen sowie unterirdisch
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 4 kV
Ansprechwechselspannung (50Hz): <= 2,5 kV
Schutzart: IP 65
Anschluß: Rd 10 mm
Blitzstoßstrom (10/350 µs): 100 kA
Bemessungs-Stehwechselspannung (50 / 60 Hz): 300 V
Betriebstemperaturbereich: -20 °C ... +80 °C
Schutzart: IP 65
Anschluss: Rd 10 mm
Werkstoff (Anschluss): NIRO (V2A)

Fabrikat: DEHN
Typ: TFS
Art.-Nr.: 923023
oder gleichwertig.

Certificati



Caratteristiche tecniche

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3 ja
Blitzstoßstrom (10/350 µs) (Iimp ) 100 kA
Blitzstromtragfähigkeitsklasse H
Bemessungs-Ansprechstoßspannung (Ur imp ) ≤ 4 kV
Schutzart IP 65

Prodotto 923023 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 923023 è stato aggiunto al carrello.

Apri Web-Shop

Art. 923021 KFSU

GTIN (EAN) 4013364036161, Codice doganale (EU): 85369095, Peso lordo: 205.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 923023.stp

      Non siete autorizzati per eseguire un download 923023.stp

      Login
    • 923023.igs

      Non siete autorizzati per eseguire un download 923023.igs

      Login
    • 923023.jt

      Non siete autorizzati per eseguire un download 923023.jt

      Login
    • 923023.dwg

      Non siete autorizzati per eseguire un download 923023.dwg

      Login
    • 923023m_D.dxf

      Non siete autorizzati per eseguire un download 923023m_D.dxf

      Login

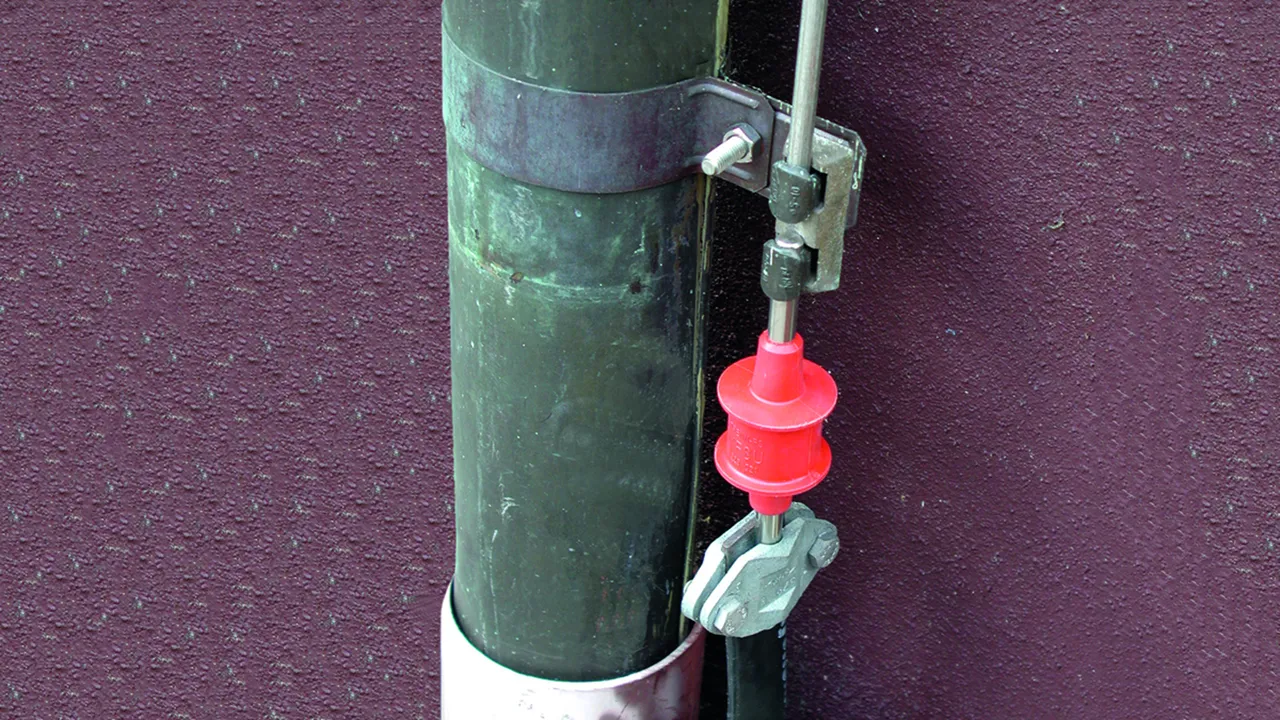

Trennfunkenstrecke KFSU
Trennfunkenstrecke mit Kunststoffmantel
für den Blitzschutz-Potentialausgleich
nach DIN VDE 0185-305-3 sowie zum Einsatz
in informationstechnischen Anlagen nach DIN VDE 0845
Nennableitstoßstrom (8/20): 100 kA
100% Ansprech-Blitzstoßspannung:<= 4 kV
Ansprechwechselspannung (50Hz): <= 2,5 kV
Schutzart: IP 65
Anschluß: Rd 10 mm
Bemessungs-Stehwechselspannung (50 / 60 Hz): 300 V
Betriebstemperaturbereich: -20 °C ... +80 °C
Schutzart: IP 65
Anschluss: Rd 10 mm
Werkstoff (Anschluss): NIRO (V2A)

Fabrikat: DEHN
Typ: KFSU
Art.-Nr.: 923021
oder gleichwertig.

Certificati



Caratteristiche tecniche

Trennfunkenstrecke nach EN 62561-3 / ... IEC 62561-3 ja
Bemessungs-Ansprechstoßspannung (Ur imp ) ≤ 4 kV
Schutzart IP 65
