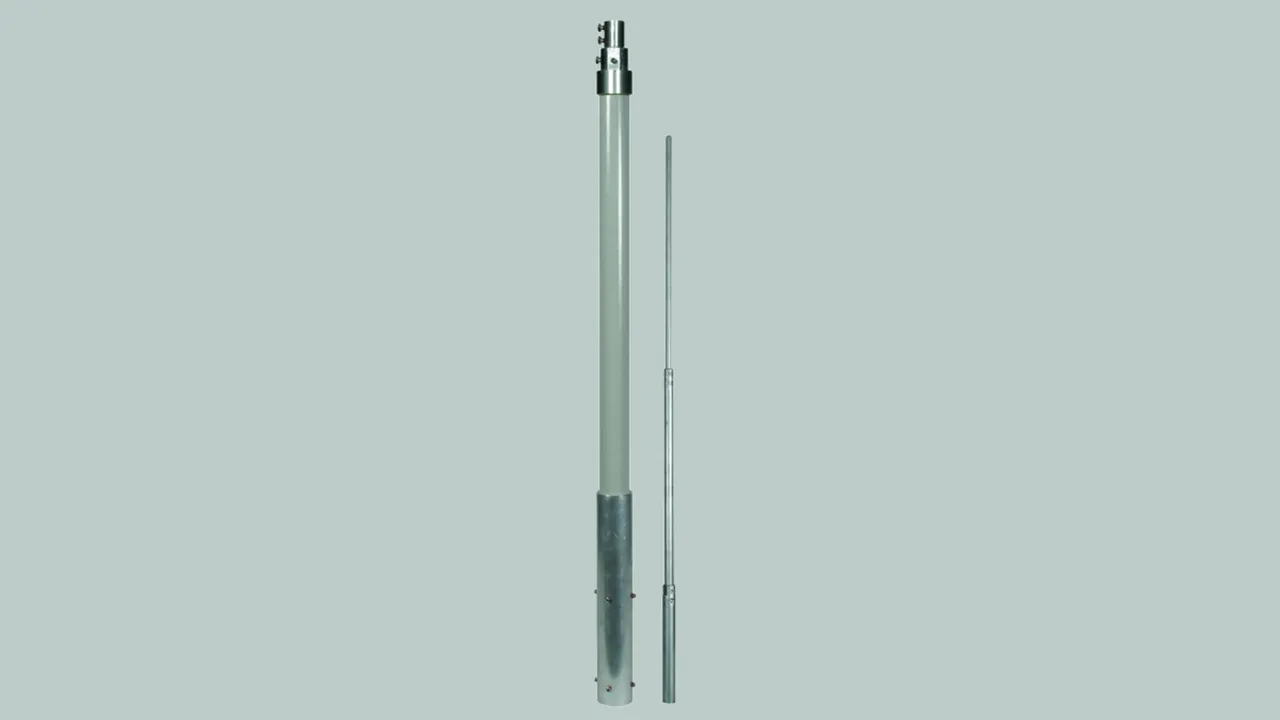

Stützrohr für HVI Leitung, Unterdachverlegung

Stützrohr für HVI Leitung zur Konfektionierung vor Ort, Fangstange aus Al, Ø22 / 16 / 10 mm.

Verwendung mit Dachsparren- (Art.-Nr. 105 240) oder Metalldachhalter (Art.-Nr. 105 241).

Mit Fangstange

1 Prodotto

Art. 105281 SR D50 1950 FS22 16 10 2500 DSH GFK AL

GTIN (EAN) 4013364260962, Codice doganale (EU): 85389099, Peso lordo: 4.00 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 105281.stp

      Non siete autorizzati per eseguire un download 105281.stp

      Login
    • 105281.igs

      Non siete autorizzati per eseguire un download 105281.igs

      Login
    • 105281.jt

      Non siete autorizzati per eseguire un download 105281.jt

      Login
    • 105281.dwg

      Non siete autorizzati per eseguire un download 105281.dwg

      Login
    • 105281m_D.dxf

      Non siete autorizzati per eseguire un download 105281m_D.dxf

      Login
Stützrohr für HVI Leitung mit Fangstange 2500mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss für
die HVI Leitung zum Einhalten des
Trennungsabstand zu elektrisch leitenden Teilen nach
DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 140 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 2500 mm aus Al
Werkstoff Fangstange: Al
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 1955 mm
Transportlänge: 2500 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1560 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 1950 FS22 16 10 2500 DSH GFK AL
Art.-Nr.: 105281
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Fangstange Al
Länge Fangstange 2500 mm
Werkstoff Stützrohr GFK / Al
Länge Stützrohr 1955 mm
Transportlänge 2500 mm
Durchmesser Ø Außen 50 mm
Länge der Isolierstrecke 1560 mm
Max. Böenwindgeschwindigkeit 140 km/h
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)
