Kreuzstücke mit Flachrundschrauben für ober- und unterirdische Verbindungen

Von Leitern in Kreuz-, Parallel- und T-Anordnung. Ausführung mit Verdrehschutz für die Montage mit einem Werkzeug.

Mit Zwischenplatte für Rund- und Flachleiter

2 Prodotti

Art. 318203 KS 8.10 8.10 FL30 ZP FRSM8 STTZN

GTIN (EAN) 4013364159914, Codice doganale (EU): 85359000, Peso lordo: 333.00 g, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 318203.stp

      Non siete autorizzati per eseguire un download 318203.stp

      Login
    • 318203.igs

      Non siete autorizzati per eseguire un download 318203.igs

      Login
    • 318203.jt

      Non siete autorizzati per eseguire un download 318203.jt

      Login
    • 318203.dwg

      Non siete autorizzati per eseguire un download 318203.dwg

      Login
    • 318203m_D.dxf

      Non siete autorizzati per eseguire un download 318203m_D.dxf

      Login

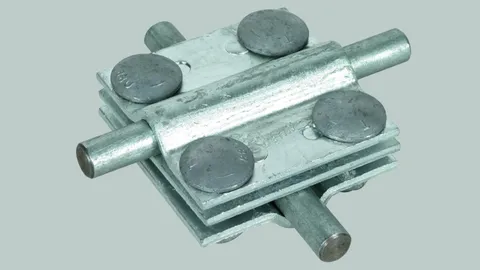

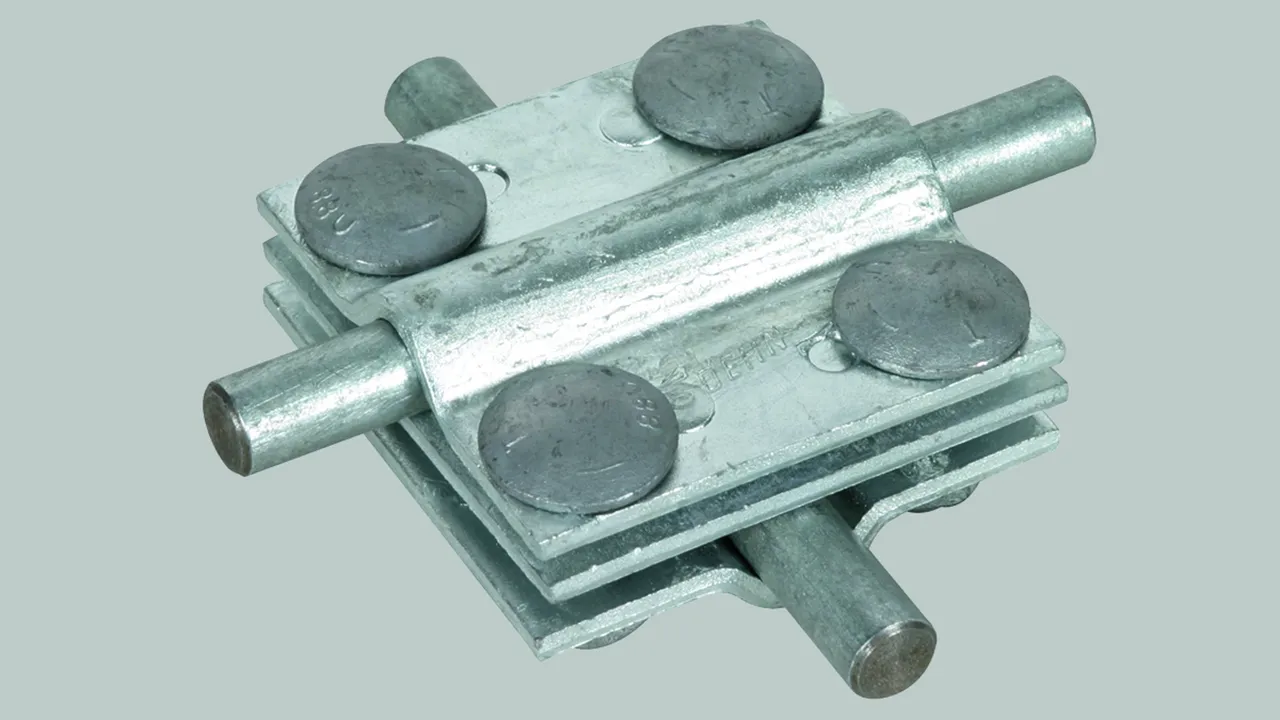

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP FRSM8 STTZN
Art.-Nr.: 318203
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Klemme St/tZn
Klemmbereich Rd / Rd 8-10 / 8-10 mm
Klemmbereich Rd / Fl 8-10 / 30 mm
Klemmbereich Fl / Fl 30 / 30 mm
Abmessung 60 x 60 x 3 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 14 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318203 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318203 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318229 KS 8.10 8.10 FL30 ZP FRSM8 V4A

GTIN (EAN) 4013364159938, Codice doganale (EU): 85359000, Peso lordo: 327.00 g, UM: 25.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 318203.stp

      Non siete autorizzati per eseguire un download 318203.stp

      Login
    • 318203.igs

      Non siete autorizzati per eseguire un download 318203.igs

      Login
    • 318203.jt

      Non siete autorizzati per eseguire un download 318203.jt

      Login
    • 318203.dwg

      Non siete autorizzati per eseguire un download 318203.dwg

      Login
    • 318203m_D.dxf

      Non siete autorizzati per eseguire un download 318203m_D.dxf

      Login
Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP FRSM8 V4A
Art.-Nr.: 318229
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Klemme NIRO (V4A)
Klemmbereich Rd / Rd 8-10 / 8-10 mm
Klemmbereich Rd / Fl 8-10 / 30 mm
Klemmbereich Fl / Fl 30 / 30 mm
Klemmbereich (mehrdrähtig / Seil) 35-70 mm2
Abmessung 60 x 60 x 3 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318229 è stato aggiunto al carrello.

Apri Web-Shop

Ohne Zwischenplatte für Rund- und Flachleiter

2 Prodotti

Art. 318205 KS 8.10 FL30 FRSM8 STTZN

GTIN (EAN) 4013364159921, Codice doganale (EU): 85359000, Peso lordo: 249.00 g, UM: 25.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 318205.stp

      Non siete autorizzati per eseguire un download 318205.stp

      Login
    • 318205.igs

      Non siete autorizzati per eseguire un download 318205.igs

      Login
    • 318205.jt

      Non siete autorizzati per eseguire un download 318205.jt

      Login
    • 318205.dwg

      Non siete autorizzati per eseguire un download 318205.dwg

      Login
    • 318205m_D.dxf

      Non siete autorizzati per eseguire un download 318205m_D.dxf

      Login
Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter St/tZn
Kreuzstücke, für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 FRSM8 STTZN
Art.-Nr.: 318205
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Klemme St/tZn
Klemmbereich Rd / Fl 8-10 / 30 mm
Klemmbereich Fl / Fl 30 / 30 mm
Abmessung 60 x 60 x 3 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 14 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318205 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318205 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318239 KS 8.10 FL30 FRSM8 V4A

GTIN (EAN) 4013364159945, Codice doganale (EU): 85359000, Peso lordo: 244.00 g, UM: 25.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 318205.stp

      Non siete autorizzati per eseguire un download 318205.stp

      Login
    • 318205.igs

      Non siete autorizzati per eseguire un download 318205.igs

      Login
    • 318205.jt

      Non siete autorizzati per eseguire un download 318205.jt

      Login
    • 318205.dwg

      Non siete autorizzati per eseguire un download 318205.dwg

      Login
    • 318205m_D.dxf

      Non siete autorizzati per eseguire un download 318205m_D.dxf

      Login
Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 FRSM8 V4A
Art.-Nr.: 318239
oder gleichwertig.

Certificati



Caratteristiche tecniche

Werkstoff Klemme NIRO (V4A)
Klemmbereich Rd / Fl 8-10 / 30 mm
Klemmbereich Fl / Fl 30 / 30 mm
Klemmbereich (mehrdrähtig / Seil) 35-120 mm2
Abmessung 60 x 60 x 3 mm
Normenbezug DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,4 kA
*) Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318239 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318239 è stato aggiunto al carrello.

Apri Web-Shop
