Entlade- und Potentialausgleichsvorrichtungen

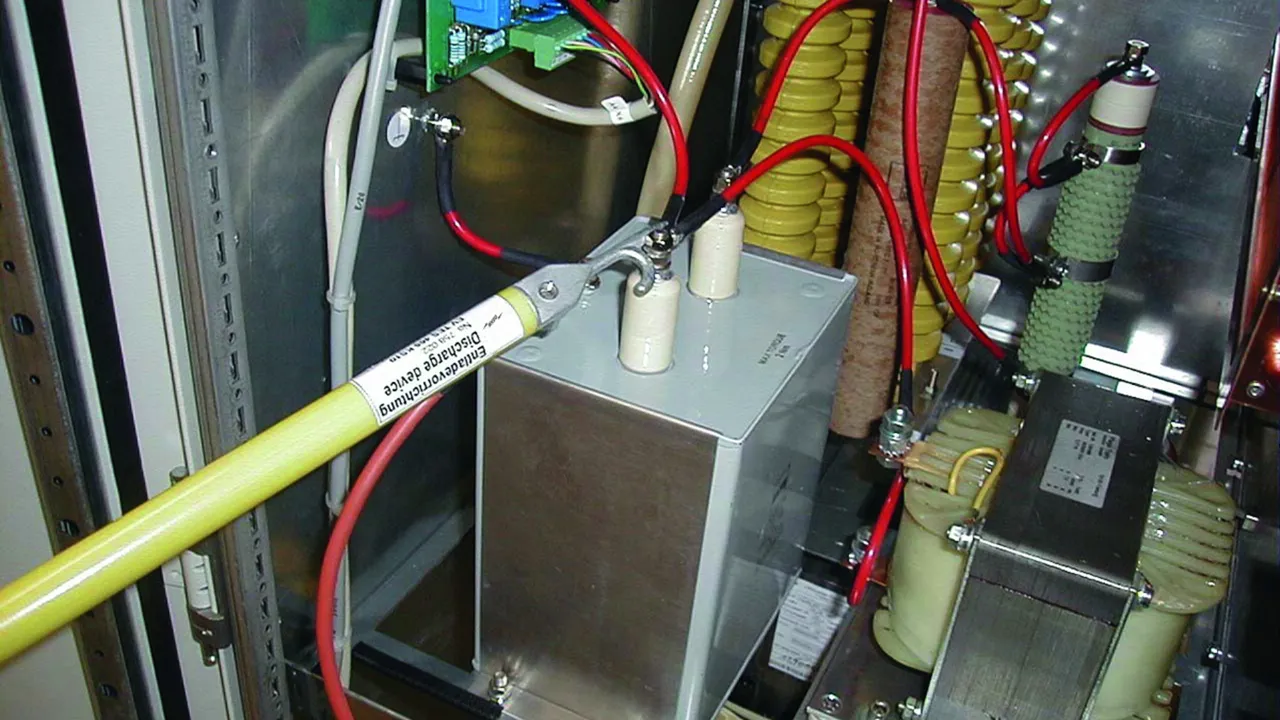

Zum Ableiten statischer Aufladungen
Unterschiedliche Tastspitzen
Einhängeklinke speziell für Elektrofilteranlagen, zum Einhängen an Rundleiter Ø12 ... 26,5 mm
Seileinführungen wasserdicht kunststoffummantelt, mit zusätzlichem Knickschutz

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

1 Prodotto

Art. 758020 EV TES 465 EK

GTIN (EAN) 4013364098992, Codice doganale (EU): 85369095, Peso lordo: 1.44 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Prodotto 758020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758020 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

1 Prodotto

Art. 758021 EV TES 465 EZ

GTIN (EAN) 4013364099005, Codice doganale (EU): 85369095, Peso lordo: 1.20 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Prodotto 758021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758021 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Bohrung Ø8,4 mm und Silikonleitung.

1 Prodotto

Art. 758022 EV TES 465 KS10

GTIN (EAN) 4013364099012, Codice doganale (EU): 85369095, Peso lordo: 750.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	10 mm²
Seilhülle	rote Silikonleitung
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Prodotto 758022 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758022 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

1 Prodotto

Art. 758001 EV TS 2000 EK

GTIN (EAN) 4013364004030, Codice doganale (EU): 85369095, Peso lordo: 3.22 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich	bis 20 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Prodotto 758001 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758001 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Erdungszange mit Spannfeder

1 Prodotto

Art. 758003 EV TS 2000 EZ

GTIN (EAN) 4013364004047, Codice doganale (EU): 85369095, Peso lordo: 2.95 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Caratteristiche tecniche

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn
^*) Prüfung nach eigenen Angaben

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	2000 mm
Gesamtlänge (l_G )	2050 mm
Klemmbereich Rd / Fl	bis Ø16 mm / bis 13 mm
Isoliervermögen Isolierrohr (in Anlehnung an DIN VDE 0681-1)	75 kV
Max. Ableitstoßstrom (8/20 µs)*	50 kA
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tastspitze	Cu-Legierung/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
^*) Prüfung nach eigenen Angaben

Prodotto 758003 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758003 è stato aggiunto al carrello.

Apri Web-Shop

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Zum Einhängen an Rundleitern Ø12 ... 26,5 mm von Elektrofilteranlagen.

1 Prodotto

Art. 758015 EV EH 1725 EK

GTIN (EAN) 4013364041608, Codice doganale (EU): 85369095, Peso lordo: 3.62 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Werkstoff Einhängeklinke	Bronze/gal Sn

Seillänge	3500 mm
Seilquerschnitt	25 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Anschließteil an Erdungsanlage	Erdungsklemme Typ F 2, Klemmbereich bis 30 mm
Rohrlänge	1500 mm
Gesamtlänge (l_G )	1725 mm
Klemmbereich	bis 30 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängeklinke	Bronze/gal Sn
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Prodotto 758015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758015 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Prodotto

Art. 758025 EV TES STK 1500 KS

GTIN (EAN) 4013364127838, Codice doganale (EU): 85369095, Peso lordo: 2.29 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Werkstoff Tast- und Einhängespitze	Zamak

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Tast- und Einhängespitze	Zamak
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Prodotto 758025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758025 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Presskabelschuh PK1 (Bohrung Ø12,5 mm mit Verdrehungsschutz).

1 Prodotto

Art. 758028 EV EHB 1600 SN7114

GTIN (EAN) 4013364132450, Codice doganale (EU): 85369095, Peso lordo: 5.16 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Werkstoff Einhängebügel	NIRO

Seillänge	3500 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Werkstoff Erdungsseil	Cu , hochflexibel
Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Anwendung	Bei Niederschlägen nicht verwenden
Werkstoff Einhängebügel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr

Prodotto 758028 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758028 è stato aggiunto al carrello.

Apri Web-Shop

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

1 Prodotto

Art. 758099 PAV 3+1 16 ZAK

GTIN (EAN) 4013364287587, Codice doganale (EU): 85369095, Peso lordo: 3.21 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Caratteristiche tecniche

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm

Seillänge A / B / C	1750 mm
Seillänge D	3200 mm
Seilquerschnitt	16 mm²
Seilhülle	transparent
Klemmbereich	5-25 mm
Farbe Klemme A / B / C	schwarz
Farbe Klemme D	rot
Mögliche Klemmenbetätigungen	> 500
Max. zulässiger Dauerstrom	10 A
Einsatztemperaturbereich	-30 °C ... +50 °C
Lagertemperaturbereich	-40 °C ... +70 °C
Leiteraufbau	feindrähtige blanke Cu-Litze nach VDE 0295-6
Durchschlagfestigkeit Seilmantel	min. 10 kV/mm
Wandstärke Isolation	1,20 mm (typisch)
Isolierung	PVC-Mischung TM2 nach HD21.1

Prodotto 758099 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758099 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

1 Prodotto

Art. 758036 EV TES 465 SN7215

GTIN (EAN) 4013364133884, Codice doganale (EU): 85369095, Peso lordo: 1.35 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Rohrlänge	465 mm
Gesamtlänge (l_G )	550 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Prodotto 758036 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758036 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

1 Prodotto

Art. 758075 EV TS STK 1470

GTIN (EAN) 4013364247789, Codice doganale (EU): 85369095, Peso lordo: 1.75 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1470 mm
Schraube	M8 x 20 mm
Werkstoff Tastspitze	Cu-Legierung/gal Sn

Prodotto 758075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758075 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

1 Prodotto

Art. 758085 EV TES STK 1500

GTIN (EAN) 4013364247819, Codice doganale (EU): 85369095, Peso lordo: 1.42 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1500 mm
Schraube	M8 x 20 mm
Werkstoff Tast- und Einhängespitze	Zamak

Prodotto 758085 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758085 è stato aggiunto al carrello.

Apri Web-Shop

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

1 Prodotto

Art. 758095 EV EHB STK 1600

GTIN (EAN) 4013364247826, Codice doganale (EU): 85369095, Peso lordo: 2.32 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Rohrlänge	1310 mm
Gesamtlänge (l_G )	1600 mm
Schraube	M8 x 20 mm
Werkstoff Einhängebügel	NIRO

Prodotto 758095 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758095 è stato aggiunto al carrello.

Apri Web-Shop

Entlade- und Potentialausgleichsvorrichtungen

Entladevorrichtung mit Handgriff und Erdungsklemme mit Flügelschraube

Art. 758020 EV TES 465 EK

Prodotto 758020 è stato aggiunto al blocco note.

Prodotto 758020 è stato aggiunto al carrello.

Entladevorrichtung mit Handgriff und Erdungszange mit Spannfeder

Art. 758021 EV TES 465 EZ

Prodotto 758021 è stato aggiunto al blocco note.

Prodotto 758021 è stato aggiunto al carrello.

Entladevorrichtung mit Handgriff und erdseitigem Kabelschuh

Art. 758022 EV TES 465 KS10

Prodotto 758022 è stato aggiunto al blocco note.

Prodotto 758022 è stato aggiunto al carrello.

Entladevorrichtung mit Erdungsklemme mit Flügelschraube

Art. 758001 EV TS 2000 EK

Prodotto 758001 è stato aggiunto al blocco note.

Prodotto 758001 è stato aggiunto al carrello.

Entladevorrichtung mit Erdungszange mit Spannfeder

Art. 758003 EV TS 2000 EZ

Prodotto 758003 è stato aggiunto al blocco note.

Prodotto 758003 è stato aggiunto al carrello.

Erdungsvorrichtung mit Erdungsklemme mit Knebel

Art. 758015 EV EH 1725 EK

Prodotto 758015 è stato aggiunto al blocco note.

Prodotto 758015 è stato aggiunto al carrello.

Entladevorrichtung mit Tast- und Einhängespitze und erdseitigem Kabelschuh

Art. 758025 EV TES STK 1500 KS

Prodotto 758025 è stato aggiunto al blocco note.

Prodotto 758025 è stato aggiunto al carrello.

Entladevorrichtung mit Einhängebügel und erdseitigem Kabelschuh

Art. 758028 EV EHB 1600 SN7114

Prodotto 758028 è stato aggiunto al blocco note.

Prodotto 758028 è stato aggiunto al carrello.

Potentialausgleichsvorrichtung mit isolierten Erdungsklemmen

Art. 758099 PAV 3+1 16 ZAK

Prodotto 758099 è stato aggiunto al blocco note.

Prodotto 758099 è stato aggiunto al carrello.

Entladevorrichtung mit Handgriff, ohne Erdungsleitung

Art. 758036 EV TES 465 SN7215

Non siete autorizzati per eseguire un download 758036.stp

Non siete autorizzati per eseguire un download 758036.igs

Non siete autorizzati per eseguire un download 758036.jt

Non siete autorizzati per eseguire un download 758036.dwg

Prodotto 758036 è stato aggiunto al blocco note.

Prodotto 758036 è stato aggiunto al carrello.

Entladevorrichtung mit Tastspitze, ohne Erdungsleitung

Art. 758075 EV TS STK 1470

Prodotto 758075 è stato aggiunto al blocco note.

Prodotto 758075 è stato aggiunto al carrello.

Entladevorrichtung mit Tast- und Einhängespitze, ohne Erdungsleitung

Art. 758085 EV TES STK 1500

Prodotto 758085 è stato aggiunto al blocco note.

Prodotto 758085 è stato aggiunto al carrello.

Entladevorrichtung mit Einhängebügel, ohne Erdungsleitung

Art. 758095 EV EHB STK 1600

Non siete autorizzati per eseguire un download 758095.stp

Non siete autorizzati per eseguire un download 758095.igs

Non siete autorizzati per eseguire un download 758095.jt

Non siete autorizzati per eseguire un download 758095.dwg

Non siete autorizzati per eseguire un download 758095m_D.dxf

Prodotto 758095 è stato aggiunto al blocco note.

Prodotto 758095 è stato aggiunto al carrello.
