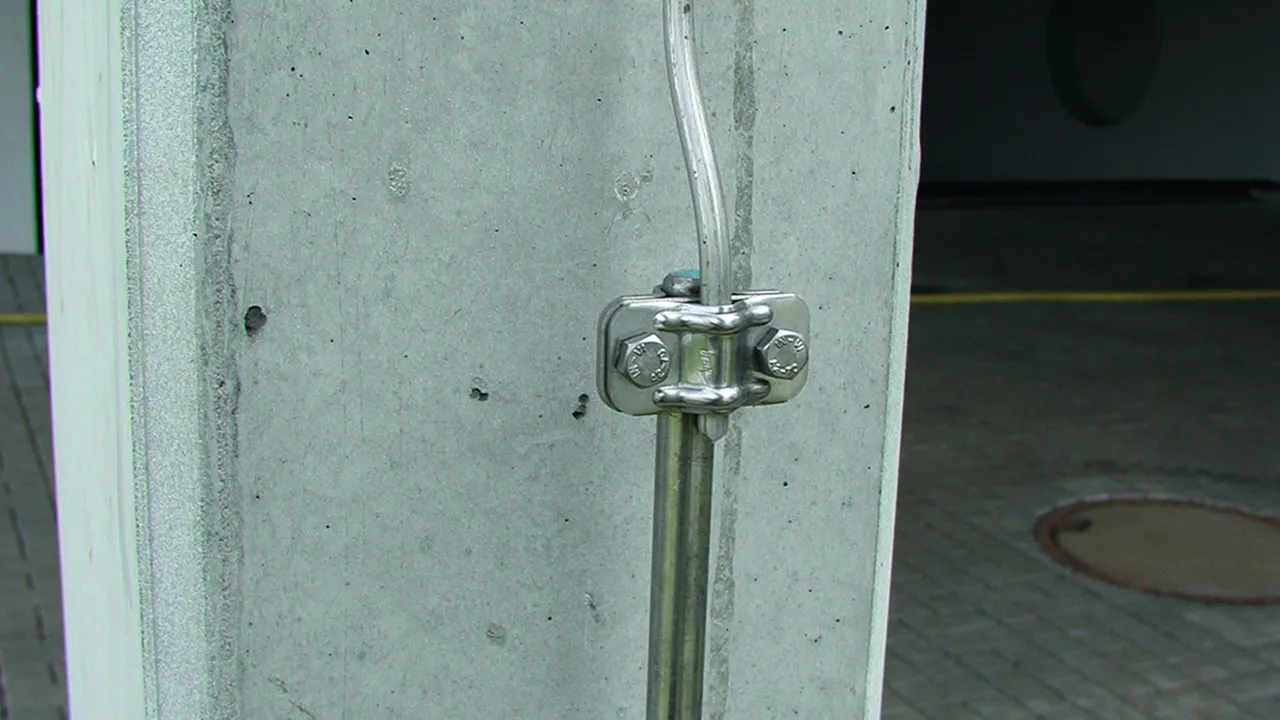

UNI-Trennklemmen

Zum Verbinden der Ableitungen mit den Erdeinführungen bzw. für den Zusammenschluss von Leitungen aus unterschiedlichen Werkstoffen.

Mit Zwischenplatte für zwei Rundleiter

2 Prodotti

Art. 459129 UTK 8.10 8.10 ZP V2A

GTIN (EAN) 4013364051386, Codice doganale (EU): 85359000, Peso lordo: 122.00 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP V2A
Art.-Nr.: 459129
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459129 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459129 è stato aggiunto al carrello.

Apri Web-Shop

Art. 459127 UTK 8.10 8.10 ZP CU

GTIN (EAN) 4013364119291, Codice doganale (EU): 85359000, Peso lordo: 154.30 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme Cu
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
Werkstoff: Cu
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 ZP CU
Art.-Nr.: 459127
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459127 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459127 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

1 Prodotto

Art. 460517 ZMTK 8.10 8.10 CU STTZN

GTIN (EAN) 4013364034259, Codice doganale (EU): 85359000, Peso lordo: 106.60 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 8.10 CU STTZN
Art.-Nr.: 460517
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 460517 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 460517 è stato aggiunto al carrello.

Apri Web-Shop

Mit Zwischenplatte für Rund- und Flachleiter

1 Prodotto

Art. 459139 UTK 8.10 FL30 ZP V2A

GTIN (EAN) 4013364078628, Codice doganale (EU): 85359000, Peso lordo: 124.00 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme mit Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 ZP V2A
Art.-Nr.: 459139
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459139 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459139 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

1 Prodotto

Art. 460557 ZMTK 8.10 FL30 CU STTZN

GTIN (EAN) 4013364034242, Codice doganale (EU): 85359000, Peso lordo: 82.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Zweimetall UNI-Trennklemmen für Rund- und Flachleiter Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 FL30 CU STTZN
Art.-Nr.: 460557
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 460557 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 460557 è stato aggiunto al carrello.

Apri Web-Shop

Mit Zwischenplatte für Erdeinführungsstangen

1 Prodotto

Art. 459119 UTK 8.10 16 ZP V2A

GTIN (EAN) 4013364051379, Codice doganale (EU): 85359000, Peso lordo: 126.00 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme mit Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 ZP V2A
Art.-Nr.: 459119
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	& *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459119 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459119 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

1 Prodotto

Art. 460507 ZMTK 8.10 16 CU STTZN

GTIN (EAN) 4013364034266, Codice doganale (EU): 85359000, Peso lordo: 128.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Zweimetall UNI-Trennklemmen Cu/St/tZn
Zweimetall UNI-Trennklemmen für den Zusammenschluss von Leitungen aus
unterschiedlichen Werkstoffen
Werkstoff: Cu / St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: ZMTK 8.10 16 CU STTZN
Art.-Nr.: 460507
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu / St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 / 1,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 460507 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 460507 è stato aggiunto al carrello.

Apri Web-Shop

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

1 Prodotto

Art. 459003 UTK 7.10 7.10 S ZP STTZN

GTIN (EAN) 4013364025202, Codice doganale (EU): 85359000, Peso lordo: 128.00 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme mit Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Rd
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 7-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 7.10 S ZP STTZN
Art.-Nr.: 459003
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459003 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459003 è stato aggiunto al carrello.

Apri Web-Shop

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

1 Prodotto

Art. 459000 UTK 7.10 16 S ZP STTZN

GTIN (EAN) 4013364025189, Codice doganale (EU): 85359000, Peso lordo: 129.00 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme mit Zwischenplatte St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte
für Erdeinführungsstangen
schmale Bauform
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 7-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 7.10 16 S ZP STTZN
Art.-Nr.: 459000
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraubenabstand	30 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	7-10 / 16 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube	NIRO
Schraubenabstand	30 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459000 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459000 è stato aggiunto al carrello.

Apri Web-Shop

Mit Zwischenplatte für Erdeinführungsstangen und Flachleiter

1 Prodotto

Art. 459159 UTK 16 FL30 ZP V2A

GTIN (EAN) 4013364152830, Codice doganale (EU): 85359000, Peso lordo: 122.20 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme mit Zwischenplatte NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung mit Zwischenplatte für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 16 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 16 FL30 ZP V2A
Art.-Nr.: 459159
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459159 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459159 è stato aggiunto al carrello.

Apri Web-Shop

Ohne Zwischenplatte für zwei Rundleiter

2 Prodotti

Art. 459029 UTK 8.10 8.10 V2A

GTIN (EAN) 4013364047587, Codice doganale (EU): 85359000, Peso lordo: 89.40 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 V2A
Art.-Nr.: 459029
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459029 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459029 è stato aggiunto al carrello.

Apri Web-Shop

Art. 459020 UTK 8.10 8.10 STTZN

GTIN (EAN) 4013364099845, Codice doganale (EU): 85359000, Peso lordo: 104.90 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme ohne Zwischenplatte für zwei Rundleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Rd
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 8.10 STTZN
Art.-Nr.: 459020
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459020 è stato aggiunto al carrello.

Apri Web-Shop

Ohne Zwischenplatte für Rund- und Flachleiter

2 Prodotti

Art. 459039 UTK 8.10 FL30 V2A

GTIN (EAN) 4013364047594, Codice doganale (EU): 85359000, Peso lordo: 90.00 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: NIRO
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 V2A
Art.-Nr.: 459039
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459039 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459039 è stato aggiunto al carrello.

Apri Web-Shop

Art. 459030 UTK 8.10 FL30 STTZN

GTIN (EAN) 4013364099852, Codice doganale (EU): 85359000, Peso lordo: 103.00 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme ohne Zwischenplatte für Rund- und Flachleiter St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Rd und Fl
Werkstoff: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 FL30 STTZN
Art.-Nr.: 459030
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459030 è stato aggiunto al carrello.

Apri Web-Shop

Ohne Zwischenplatte für Erdeinführungsstangen

2 Prodotti

Art. 459019 UTK 8.10 16 V2A

GTIN (EAN) 4013364031272, Codice doganale (EU): 85359000, Peso lordo: 89.30 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen NIRO
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: NIRO
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 V2A
Art.-Nr.: 459019
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	NIRO
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	2,5 mm
Blitzstromtragfähigkeit (10/350 µs)	= / & *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459019 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459019 è stato aggiunto al carrello.

Apri Web-Shop

Art. 459010 UTK 8.10 16 STTZN

GTIN (EAN) 4013364099838, Codice doganale (EU): 85359000, Peso lordo: 112.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

UNI-Trennklemme ohne Zwischenplatte für Erdeinführungsstangen St/tZn
UNI-Trennklemmen zum Verbinden der Ableitungen
mit den Erdeinführungen
Ausführung ohne Zwischenplatte
für Erdeinführungsstangen
Werkstoff: St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UTK 8.10 16 STTZN
Art.-Nr.: 459010
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraubenabstand	40 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Schraubenabstand	40 mm
Materialstärke (t1)	3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 459010 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 459010 è stato aggiunto al carrello.

Apri Web-Shop

UNI-Trennklemmen

Mit Zwischenplatte für zwei Rundleiter

Art. 459129 UTK 8.10 8.10 ZP V2A

Non siete autorizzati per eseguire un download 459129.stp

Non siete autorizzati per eseguire un download 459129.igs

Non siete autorizzati per eseguire un download 459129.jt

Non siete autorizzati per eseguire un download 459129.dwg

Non siete autorizzati per eseguire un download 459129m_D.dxf

Prodotto 459129 è stato aggiunto al blocco note.

Prodotto 459129 è stato aggiunto al carrello.

Art. 459127 UTK 8.10 8.10 ZP CU

Non siete autorizzati per eseguire un download 459129.stp

Non siete autorizzati per eseguire un download 459129.igs

Non siete autorizzati per eseguire un download 459129.jt

Non siete autorizzati per eseguire un download 459129.dwg

Non siete autorizzati per eseguire un download 459129m_D.dxf

Prodotto 459127 è stato aggiunto al blocco note.

Prodotto 459127 è stato aggiunto al carrello.

Ausführung Zweimetall für zwei Rundleiter Cu und St/tZn oder NIRO (V4A)

Art. 460517 ZMTK 8.10 8.10 CU STTZN

Non siete autorizzati per eseguire un download 459129.stp

Non siete autorizzati per eseguire un download 459129.igs

Non siete autorizzati per eseguire un download 459129.jt

Non siete autorizzati per eseguire un download 459129.dwg

Prodotto 460517 è stato aggiunto al blocco note.

Prodotto 460517 è stato aggiunto al carrello.

Mit Zwischenplatte für Rund- und Flachleiter

Art. 459139 UTK 8.10 FL30 ZP V2A

Non siete autorizzati per eseguire un download 459139.stp

Non siete autorizzati per eseguire un download 459139.igs

Non siete autorizzati per eseguire un download 459139.jt

Non siete autorizzati per eseguire un download 459139.dwg

Non siete autorizzati per eseguire un download 459139m_D.dxf

Prodotto 459139 è stato aggiunto al blocco note.

Prodotto 459139 è stato aggiunto al carrello.

Ausführung Zweimetall für Rundleiter Cu und Flachleiter St/tZn oder NIRO (V4A)

Art. 460557 ZMTK 8.10 FL30 CU STTZN

Non siete autorizzati per eseguire un download 459139.stp

Non siete autorizzati per eseguire un download 459139.igs

Non siete autorizzati per eseguire un download 459139.jt

Non siete autorizzati per eseguire un download 459139.dwg

Non siete autorizzati per eseguire un download 459139m_D.dxf

Prodotto 460557 è stato aggiunto al blocco note.

Prodotto 460557 è stato aggiunto al carrello.

Mit Zwischenplatte für Erdeinführungsstangen

Art. 459119 UTK 8.10 16 ZP V2A

Non siete autorizzati per eseguire un download 459119.stp

Non siete autorizzati per eseguire un download 459119.igs

Non siete autorizzati per eseguire un download 459119.jt

Non siete autorizzati per eseguire un download 459119.dwg

Non siete autorizzati per eseguire un download 459119m_D.dxf

Prodotto 459119 è stato aggiunto al blocco note.

Prodotto 459119 è stato aggiunto al carrello.

Ausführung Zweimetall für Rundleiter Cu und Erdeinführungsstange St/tZn oder NIRO (V4A)

Art. 460507 ZMTK 8.10 16 CU STTZN

Non siete autorizzati per eseguire un download 460507.stp

Non siete autorizzati per eseguire un download 460507.igs

Non siete autorizzati per eseguire un download 460507.jt

Non siete autorizzati per eseguire un download 460507.dwg

Non siete autorizzati per eseguire un download 460507m_D.dxf

Prodotto 460507 è stato aggiunto al blocco note.

Prodotto 460507 è stato aggiunto al carrello.

Mit Zwischenplatte für zwei Rundleiter, schmale Bauform

Art. 459003 UTK 7.10 7.10 S ZP STTZN

Non siete autorizzati per eseguire un download 459003.stp

Non siete autorizzati per eseguire un download 459003.igs

Non siete autorizzati per eseguire un download 459003.jt

Non siete autorizzati per eseguire un download 459003.dwg

Non siete autorizzati per eseguire un download 459003m_D.dxf

Prodotto 459003 è stato aggiunto al blocco note.

Prodotto 459003 è stato aggiunto al carrello.

Mit Zwischenplatte für Erdeinführungsstangen, schmale Bauform

Art. 459000 UTK 7.10 16 S ZP STTZN

Non siete autorizzati per eseguire un download 459000.stp

Non siete autorizzati per eseguire un download 459000.igs

Non siete autorizzati per eseguire un download 459000.jt

Non siete autorizzati per eseguire un download 459000.dwg

Non siete autorizzati per eseguire un download 459000m_D.dxf

Prodotto 459000 è stato aggiunto al blocco note.

Prodotto 459000 è stato aggiunto al carrello.
