Überbrückungslaschen

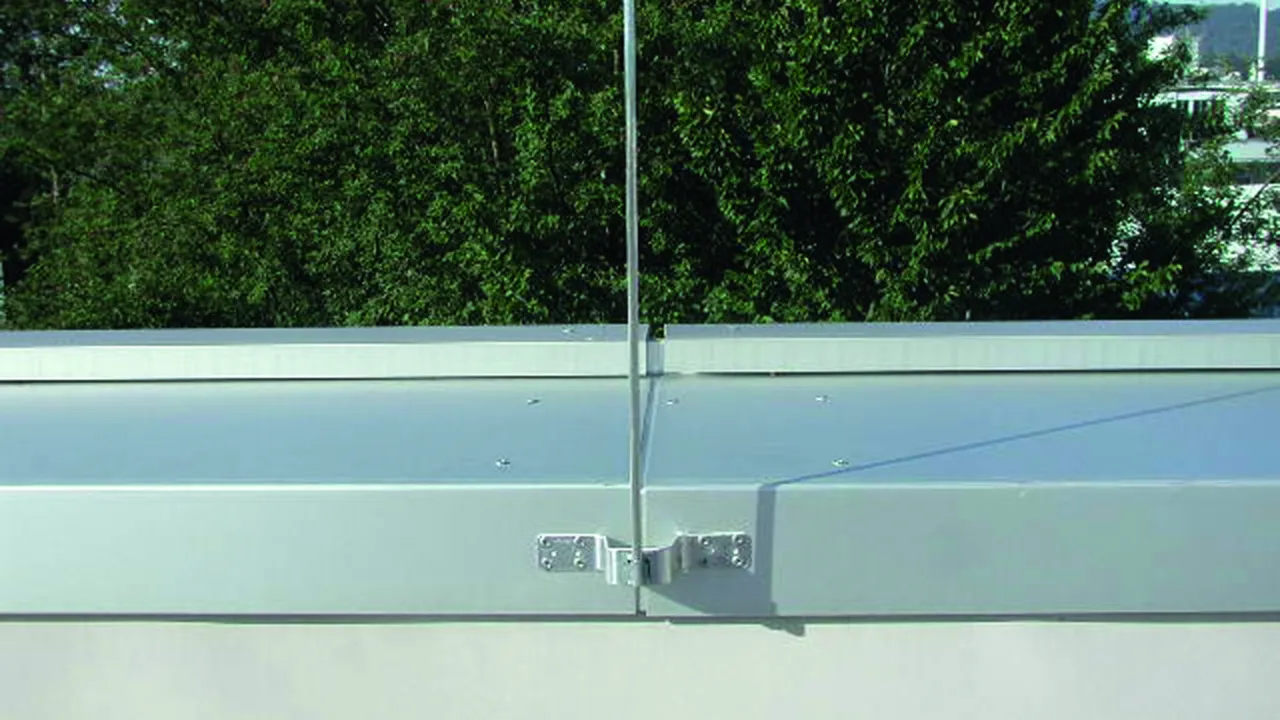

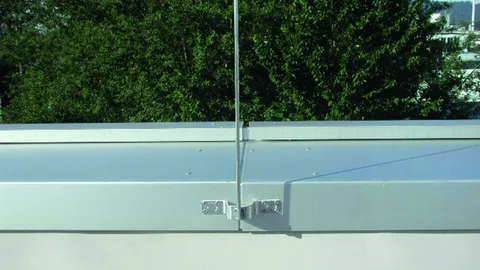

Zum Anschließen und Verbinden von Metallverkleidungen, zum Nieten oder Schrauben.

Anwendungshinweis:
Nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5 mm vier Nieten Ø5 mm oder bei Materialstärken ≥ 2 mm zwei Blechtreibschrauben Ø6,3 mm aus NIRO zu verwenden (beidseitig).

Ausführung kurz mit Mittelbohrung

2 Prodotti

Art. 377006 UEBL L170 B11 B5.2 6.5 AL

GTIN (EAN) 4013364024922, Codice doganale (EU): 85359000, Peso lordo: 39.30 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Überbrückungslaschen Ausführung kurz mit Mittelbohrung Al
Überbrückungslaschen
zum Anschließen und Verbinden
von Metallverkleidungen,
zum Nieten oder Schrauben
Ausführung kurz mit Mittelbohrung
Werkstoff: Al
Länge: 170 mm
Befestigung: [8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBL L170 B11 B5.2 6.5 AL
Art.-Nr.: 377006
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Al
Abmessung	30 x 2 mm
Länge	170 mm
Befestigung	[8x] Ø5,2 / [4x] Ø6,5 mm
Mittelbohrung	Ø11 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Al
Abmessung	30 x 2 mm
Länge	170 mm
Befestigung	[8x] Ø5,2 / [4x] Ø6,5 mm
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Mittelbohrung	Ø11 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 377006 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377006 è stato aggiunto al carrello.

Apri Web-Shop

Art. 377027 UEBL L170 B11 B5.2 6.5 CU

GTIN (EAN) 4013364034204, Codice doganale (EU): 85359000, Peso lordo: 114.30 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Überbrückungslaschen Ausführung kurz mit Mittelbohrung Cu
Überbrückungslaschen
zum Anschließen und Verbinden
von Metallverkleidungen,
zum Nieten oder Schrauben
Ausführung kurz mit Mittelbohrung
Werkstoff: Cu
Länge: 170 mm
Befestigung: [8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBL L170 B11 B5.2 6.5 CU
Art.-Nr.: 377027
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Cu
Abmessung	28 x 2 mm
Länge	170 mm
Befestigung	[8x] Ø5,2 / [4x] Ø6,5 mm
Mittelbohrung	Ø11 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Cu
Abmessung	28 x 2 mm
Länge	170 mm
Befestigung	[8x] Ø5,2 / [4x] Ø6,5 mm
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Mittelbohrung	Ø11 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 377027 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377027 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung kurz ohne Mittelbohrung

1 Prodotto

Art. 377016 UEBL L170 B5.2 6.5 AL

GTIN (EAN) 4013364083417, Codice doganale (EU): 85359000, Peso lordo: 38.30 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Überbrückungslaschen Ausführung kurz ohne Mittelbohrung Al
Überbrückungslaschen
zum Anschließen und Verbinden
von Metallverkleidungen,
zum Nieten oder Schrauben
Ausführung kurz ohne Mittelbohrung
Werkstoff: Al
Länge: 170 mm
Befestigung: [8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBL L170 B5.2 6.5 AL
Art.-Nr.: 377016
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Al
Abmessung	30 x 2 mm
Länge	170 mm
Befestigung	[8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Al
Abmessung	30 x 2 mm
Länge	170 mm
Befestigung	[8x] Ø5,2 / [4x] Ø6,5 mm
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 377016 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377016 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung lang mit Mittelbohrung

1 Prodotto

Art. 377026 UEBL L220 B11 B5.2 6.5 AL

GTIN (EAN) 4013364068582, Codice doganale (EU): 85359000, Peso lordo: 48.02 g, UM: 50.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Überbrückungslaschen Ausführung lang mit Mittelbohrung Al
Überbrückungslaschen
zum Anschließen und Verbinden
von Metallverkleidungen,
zum Nieten oder Schrauben
Ausführung lang mit Mittelbohrung
Werkstoff: Al
Länge: 220 mm
Befestigung: [8x] Ø5,2 / [4x] Ø6,5 mm
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: UEBL L220 B11 B5.2 6.5 AL
Art.-Nr.: 377026
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff	Al
Abmessung	30 x 2 mm
Länge	220 mm
Befestigung	[8x] Ø5,2 / [4x] Ø6,5 mm
Mittelbohrung	Ø11 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff	Al
Abmessung	30 x 2 mm
Länge	220 mm
Befestigung	[8x] Ø5,2 / [4x] Ø6,5 mm
Anwendungshinweis	nach DIN EN 62305-3 Bbl. 1 sind für den Anschluss bei Materialstärken ≥ 0,5mm 4 Stück Nieten Ø5mm, 2 Stück Nieten Ø6mm oder bei Materialstärken ≥ 2mm 2 Stück Blechtreibschrauben Ø6,3mm aus NIRO zu verwenden
Mittelbohrung	Ø11 mm
Befestigungsmöglichkeit	Blindnieten oder Bohrschrauben
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 377026 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 377026 è stato aggiunto al carrello.

Apri Web-Shop
