Art. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN (EAN) 4013364024519, Codice doganale (EU): 85359000, Peso lordo: 324.00 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter St/tZn

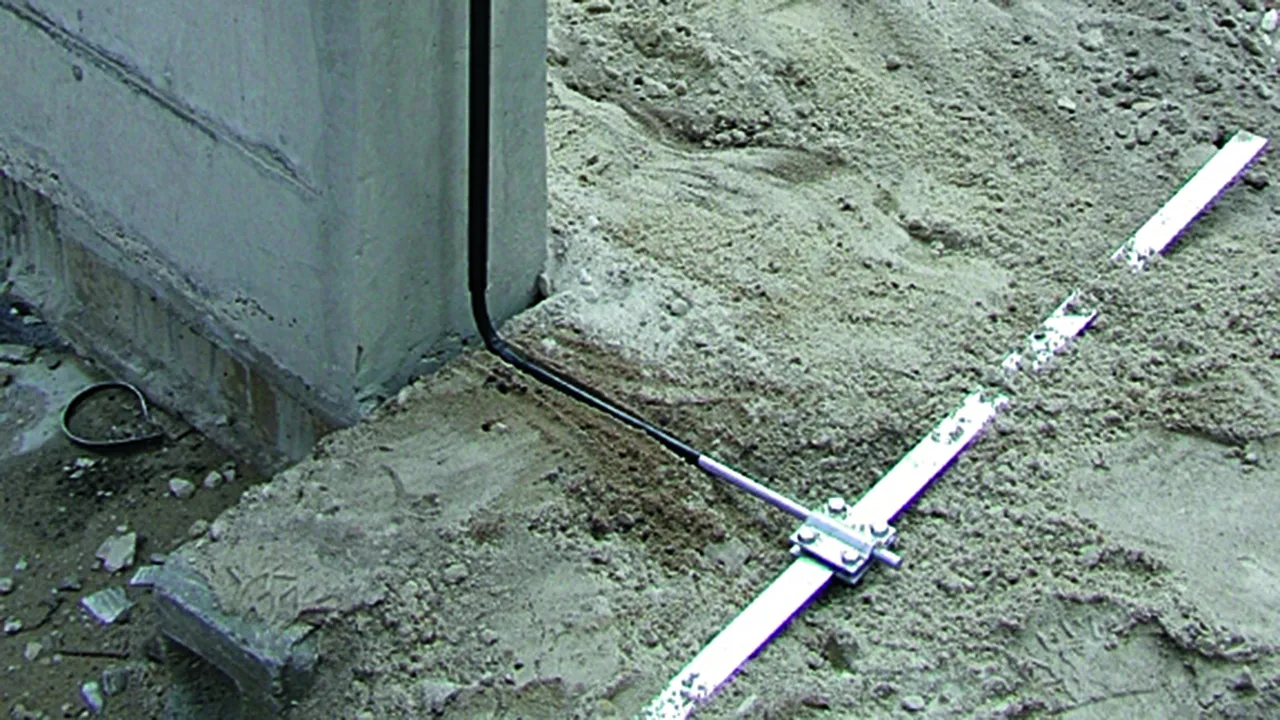

Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP STTZN
Art.-Nr.: 319201
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 319201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN (EAN) 4013364020047, Codice doganale (EU): 85359000, Peso lordo: 353.00 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter Cu
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP CU
Art.-Nr.: 319207
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 319207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319207 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN (EAN) 4013364035980, Codice doganale (EU): 85359000, Peso lordo: 316.90 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung

Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 ZP V4A
Art.-Nr.: 319209
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-70 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 319209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319209 è stato aggiunto al carrello.

Apri Web-Shop

Art. 321045 KS 8.10 FL40 STTZN

GTIN (EAN) 4013364021518, Codice doganale (EU): 85359000, Peso lordo: 417.80 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter bis 40mm
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30-40 mm
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: St/tZn
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL40 STTZN
Art.-Nr.: 321045
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	70 x 70 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 321045 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 321045 è stato aggiunto al carrello.

Apri Web-Shop

Art. 321047 KS 8.10 FL40 CU

GTIN (EAN) 4013364021525, Codice doganale (EU): 85359000, Peso lordo: 457.80 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke mit Zwischenplatte für Rund- und Flachleiter bis 40mm
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Fl: 8-10 / 30-40 mm
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL40 CU
Art.-Nr.: 321047
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	70 x 70 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	35,1 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 321047 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 321047 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN (EAN) 4013364108752, Codice doganale (EU): 85359000, Peso lordo: 413.80 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke mit Zwischenplatte für zwei Rund- und Flachleiter bis 40mm
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
mit Zwischenplatte für
Rd und Fl bis 40 mm
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 7-10 / 7-10 mm
Klemmbereich Rd / Fl: 7-10 / 30-40 mm
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 7.10 7.10 FL40 ZP V4A
Art.-Nr.: 319229
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	7-10 / 7-10 mm
Klemmbereich Rd / Fl	7-10 / 30-40 mm
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Klemmbereich (mehrdrähtig / Seil)	35-95 mm²
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	70 x 70 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	5,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 319229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319229 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN (EAN) 4013364024526, Codice doganale (EU): 85359000, Peso lordo: 337.80 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke mit Zwischenplatte für Erdeinführungen / Fangstangen
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
mit Erdeinführungs- oder Fangstangen
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 16 / 8-10 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 16 FL30 ZP STTZN
Art.-Nr.: 319202
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 319202 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319202 è stato aggiunto al carrello.

Apri Web-Shop

Art. 319219 KS 8.10 16 FL30 ZP V4A

GTIN (EAN) 4013364069916, Codice doganale (EU): 85359000, Peso lordo: 323.90 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke mit Zwischenplatte für Erdeinführungen / Fangstangen
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
mit Erdeinführungs- oder Fangstangen
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 16 / 8-10 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Zwischenplatte: ja
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 16 FL30 ZP V4A
Art.-Nr.: 319219
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	16 / 8-10 mm
Klemmbereich Rd / Fl	16 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Zwischenplatte	ja
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 319219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 319219 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318201 KS 8.10 FL30 STTZN

GTIN (EAN) 4013364021464, Codice doganale (EU): 85359000, Peso lordo: 238.00 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 STTZN
Art.-Nr.: 318201
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318201 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318201 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318207 KS 8.10 FL30 CU

GTIN (EAN) 4013364021488, Codice doganale (EU): 85359000, Peso lordo: 257.00 g, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter Cu
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: Cu
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 CU
Art.-Nr.: 318207
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	Cu
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318207 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318207 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318209 KS 8.10 FL30 V4A

GTIN (EAN) 4013364035973, Codice doganale (EU): 85359000, Peso lordo: 249.40 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke ohne Zwischenplatte für Rund- und Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL30 V4A
Art.-Nr.: 318209
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318209 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318209 è stato aggiunto al carrello.

Apri Web-Shop

Art. 321046 KS 8.10 FL40 STTZN V2A

GTIN (EAN) 4013364085435, Codice doganale (EU): 85359000, Peso lordo: 312.00 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 8-10 / 40 mm
Werkstoff Schraube / Mutter: NIRO
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 FL40 STTZN V2A
Art.-Nr.: 321046
oder gleichwertig.

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	8-10 / 40 mm
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 321046 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 321046 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318251 KS 8.10 8.10 FL30 STTZN

GTIN (EAN) 4013364046559, Codice doganale (EU): 85359000, Peso lordo: 245.00 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke ohne Zwischenplatte für zwei Rund- und Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 STTZN
Art.-Nr.: 318251
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	14 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318251 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318251 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318219 KS 8.10 8.10 FL30 V4A

GTIN (EAN) 4013364129320, Codice doganale (EU): 85359000, Peso lordo: 239.00 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke ohne Zwischenplatte für zwei Rund- und Flachleiter NIRO
Kreuzstücke, für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Rd / Rd: 8-10 / 8-10 mm
Klemmbereich Rd / Fl: 8-10 / 30 mm
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 8.10 FL30 V4A
Art.-Nr.: 318219
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Rd / Rd	8-10 / 8-10 mm
Klemmbereich Rd / Fl	8-10 / 30 mm
Klemmbereich Fl / Fl	30 / 30 mm
Klemmbereich (mehrdrähtig / Seil)	35-120 mm²
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318219 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318219 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318033 KS FL30 STTZN

GTIN (EAN) 4013364021471, Codice doganale (EU): 85359000, Peso lordo: 240.00 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke ohne Zwischenplatte für zwei Flachleiter St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS FL30 STTZN
Art.-Nr.: 318033
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318033 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318033 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318233 KS FL30 V4A

GTIN (EAN) 4013364096646, Codice doganale (EU): 85359000, Peso lordo: 229.30 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke ohne Zwischenplatte für zwei Flachleiter NIRO (V4A)
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: NIRO (V4A)
Klemmbereich Fl / Fl: 30 / 30 mm
Werkstoff Schraube / Mutter: NIRO (V4A)
Werkstoff-Nr.: 1.4571 / 1.4404 / 1.4401
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS FL30 V4A
Art.-Nr.: 318233
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Fl / Fl	30 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	NIRO (V4A)
Klemmbereich Fl / Fl	30 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	NIRO (V4A)
Werkstoff-Nr.	1.4571 / 1.4404 / 1.4401
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,0 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318233 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318233 è stato aggiunto al carrello.

Apri Web-Shop

Art. 320044 KS FL40 STTZN

GTIN (EAN) 4013364021501, Codice doganale (EU): 85359000, Peso lordo: 305.80 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

Kreuzstücke ohne Zwischenplatte für zwei Flachleiter bis 40mm St/tZn
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Fl / Fl: 30-40 / 30-40 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS FL40 STTZN
Art.-Nr.: 320044
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Abmessung	70 x 70 x 3 mm
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Fl / Fl	30-40 / 30-40 mm
Schraube	di M8 x 30 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	70 x 70 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C)	12,6 kA
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 320044 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 320044 è stato aggiunto al carrello.

Apri Web-Shop

Art. 318252 KS 8.10 16 FL30 STTZN

GTIN (EAN) 4013364048454, Codice doganale (EU): 85359000, Peso lordo: 255.80 g, UM: 25.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Kreuzstücke ohne Zwischenplatte für Erdeinführungen / Fangstangen
Kreuzstücke für ober- und
unterirdische Verbindungen
zum Verbinden von Leitern
in Kreuz-, Parallel- und T-Anordnung
Werkstoff Klemme: St/tZn
Klemmbereich Rd / Rd: 8-10 / 16 mm
Klemmbereich Rd / Fl: 16 / 30 mm
Werkstoff Schraube / Mutter: St/tZn
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: KS 8.10 16 FL30 STTZN
Art.-Nr.: 318252
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Klemmbereich Rd / Fl	16 / 30 mm
Abmessung	60 x 60 x 3 mm
Normenbezug	DIN EN 62561-1
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Rd	8-10 / 16 mm
Klemmbereich Rd / Fl	16 / 30 mm
Schraube	di M8 x 25 mm
Werkstoff Schraube / Mutter	St/tZn
Abmessung	60 x 60 x 3 mm
Blitzstromtragfähigkeit (10/350 µs)	= *⁾
Normenbezug	DIN EN 62561-1
Zinküberzug nach DIN EN 1461	~50 µm
*⁾ Genaue Zuordnung siehe Prüfzertifikat.

Prodotto 318252 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 318252 è stato aggiunto al carrello.

Apri Web-Shop

Art. 340040 KS 10 FL40 STTZN

GTIN (EAN) 4013364252738, Codice doganale (EU): 85359000, Peso lordo: 718.00 g, UM: 10.00 Stk.

Immagini

Open PDF

Maggior informazioni

Werkstoff Klemme: St/tZn
Klemmbereich Rd / Fl: 10 / 40 mm
Klemmbereich Fl / Fl: 40 / 40 mm
Werkstoff Schraube / Mutter: St/tZn

Fabrikat: DEHN
Typ: KS 10 FL40 STTZN
Art.-Nr.: 340040
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Klemme	St/tZn
Klemmbereich Rd / Fl	10 / 40 mm
Klemmbereich Fl / Fl	40 / 40 mm
Abmessung	70 x 70 x 8 mm

Prodotto 340040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 340040 è stato aggiunto al carrello.

Apri Web-Shop

Kreuzstücke für ober- und unterirdische Verbindungen

Mit Zwischenplatte für Rund- und Flachleiter

Art. 319201 KS 8.10 8.10 FL30 ZP STTZN

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319201 è stato aggiunto al blocco note.

Prodotto 319201 è stato aggiunto al carrello.

Art. 319207 KS 8.10 8.10 FL30 ZP CU

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319207 è stato aggiunto al blocco note.

Prodotto 319207 è stato aggiunto al carrello.

Art. 319209 KS 8.10 8.10 FL30 ZP V4A

Non siete autorizzati per eseguire un download 319209.stp

Non siete autorizzati per eseguire un download 319209.igs

Non siete autorizzati per eseguire un download 319209.jt

Non siete autorizzati per eseguire un download 319209.dwg

Non siete autorizzati per eseguire un download 319201m_D.dxf

Prodotto 319209 è stato aggiunto al blocco note.

Prodotto 319209 è stato aggiunto al carrello.

Mit Zwischenplatte für Rund- und Flachleiter bis 40 mm

Art. 321045 KS 8.10 FL40 STTZN

Non siete autorizzati per eseguire un download 321045.stp

Non siete autorizzati per eseguire un download 321045.igs

Non siete autorizzati per eseguire un download 321045.jt

Non siete autorizzati per eseguire un download 321045.dwg

Non siete autorizzati per eseguire un download 321045m_D.dxf

Prodotto 321045 è stato aggiunto al blocco note.

Prodotto 321045 è stato aggiunto al carrello.

Art. 321047 KS 8.10 FL40 CU

Non siete autorizzati per eseguire un download 321045.stp

Non siete autorizzati per eseguire un download 321045.igs

Non siete autorizzati per eseguire un download 321045.jt

Non siete autorizzati per eseguire un download 321045.dwg

Non siete autorizzati per eseguire un download 321045m_D.dxf

Prodotto 321047 è stato aggiunto al blocco note.

Prodotto 321047 è stato aggiunto al carrello.

Mit Zwischenplatte für zwei Rund- und Flachleiter bis 40 mm

Art. 319229 KS 7.10 7.10 FL40 ZP V4A

Non siete autorizzati per eseguire un download 319229.stp

Non siete autorizzati per eseguire un download 319229.igs

Non siete autorizzati per eseguire un download 319229.jt

Non siete autorizzati per eseguire un download 319229.dwg

Non siete autorizzati per eseguire un download 319229m_D.dxf

Prodotto 319229 è stato aggiunto al blocco note.

Prodotto 319229 è stato aggiunto al carrello.

Mit Zwischenplatte für Erdeinführungen / Fangstangen

Art. 319202 KS 8.10 16 FL30 ZP STTZN

Non siete autorizzati per eseguire un download 319202.stp

Non siete autorizzati per eseguire un download 319202.igs

Non siete autorizzati per eseguire un download 319202.jt

Non siete autorizzati per eseguire un download 319202.dwg

Non siete autorizzati per eseguire un download 319202m_D.dxf

Prodotto 319202 è stato aggiunto al blocco note.

Prodotto 319202 è stato aggiunto al carrello.

Art. 319219 KS 8.10 16 FL30 ZP V4A

Non siete autorizzati per eseguire un download 319202.stp

Non siete autorizzati per eseguire un download 319202.igs

Non siete autorizzati per eseguire un download 319202.jt

Non siete autorizzati per eseguire un download 319202.dwg

Non siete autorizzati per eseguire un download 319202m_D.dxf

Prodotto 319219 è stato aggiunto al blocco note.

Prodotto 319219 è stato aggiunto al carrello.

Ohne Zwischenplatte für Rund- und Flachleiter

Art. 318201 KS 8.10 FL30 STTZN

Non siete autorizzati per eseguire un download 318201.stp

Non siete autorizzati per eseguire un download 318201.igs

Non siete autorizzati per eseguire un download 318201.jt

Non siete autorizzati per eseguire un download 318201.dwg

Non siete autorizzati per eseguire un download 318201m_D.dxf

Prodotto 318201 è stato aggiunto al blocco note.

Prodotto 318201 è stato aggiunto al carrello.

Art. 318207 KS 8.10 FL30 CU

Non siete autorizzati per eseguire un download 318201.stp
