Art. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

GTIN (EAN) 4013364152496, Codice doganale (EU): 85389099, Peso lordo: 5.60 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

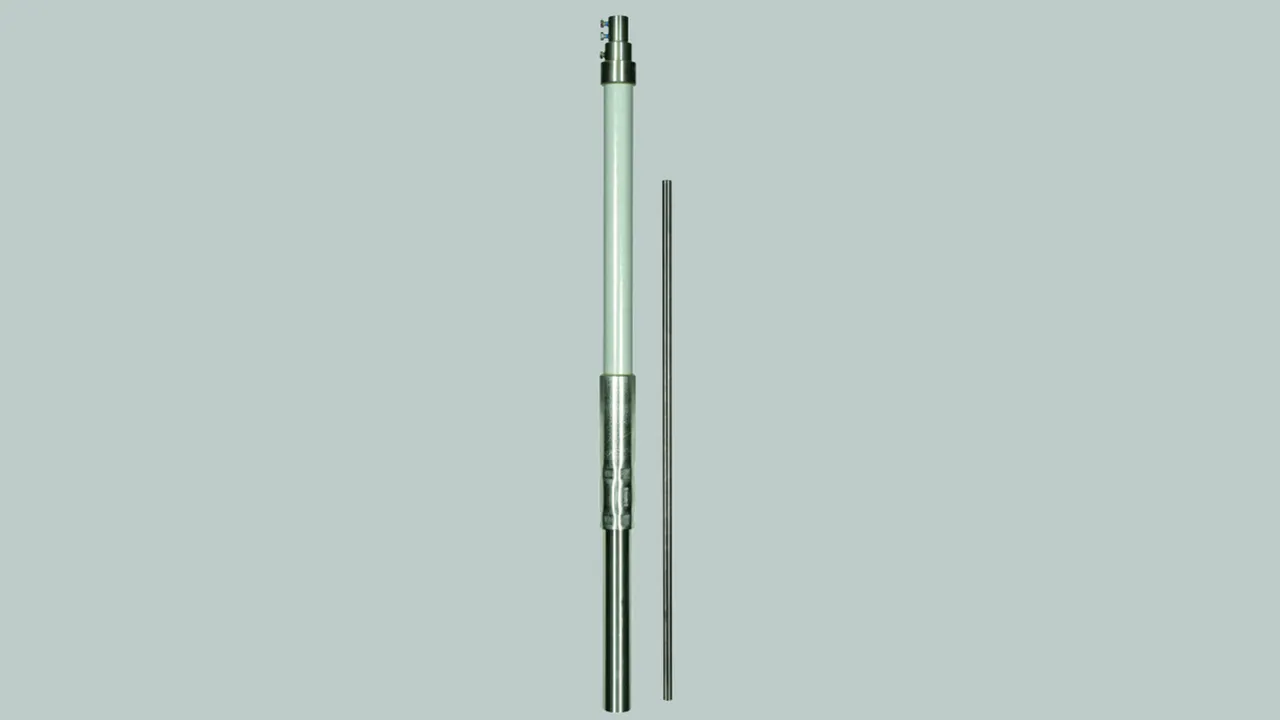

Stützrohr für HVI long Leitung mit Fangspitze Länge 3200mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 237 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert, 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI innen) 237 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 1x HVI außen) 222 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 4x HVI außen) 194 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FSP1000 IP HVI GFK AL
Art.-Nr.: 105330
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI innen) 237 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI außen) 222 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 4x HVI außen) 194 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105330 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105330 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

GTIN (EAN) 4013364152519, Codice doganale (EU): 85389099, Peso lordo: 8.25 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangspitze Länge 4700mm GFK/Al
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 237 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangspitze (Wandmontage): 4000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI innen) 237 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 4000 mm, 1x HVI außen) 184 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 4000 mm, 4x HVI außen) 149 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FSP1000 IP HVI GFK AL
Art.-Nr.: 105332
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI innen) 237 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI außen) 184 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 4x HVI außen) 149 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105332 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105332 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

GTIN (EAN) 4013364157781, Codice doganale (EU): 85389099, Peso lordo: 10.10 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangspitze Länge 3200mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch leitenden Teilen
nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 231 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangspitze (Wandmontage): 3500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 3500 mm, 1x HVI innen) 231 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 1x HVI außen) 226 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 3500 mm, 4x HVI außen) 197 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FSP1000 IP HVI GFK V2A
Art.-Nr.: 105314
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangspitze (Wandmontage)	3500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI innen) 231 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 1x HVI außen) 226 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 3500 mm, 4x HVI außen) 197 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105314 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105314 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

GTIN (EAN) 4013364157798, Codice doganale (EU): 85389099, Peso lordo: 15.60 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangspitze Länge 4700mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 231 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangspitze (Wandmontage): 4000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 4000 mm, 1x HVI innen) 231 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 4000 mm, 1x HVI außen) 186 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 4000 mm, 4x HVI außen) 151 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FSP1000 IP HVI GFK V2A
Art.-Nr.: 105316
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangspitze (Wandmontage)	4000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI innen) 231 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 1x HVI außen) 186 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 4000 mm, 4x HVI außen) 151 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105316 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105316 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

GTIN (EAN) 4013364152502, Codice doganale (EU): 85389099, Peso lordo: 6.12 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangstange Länge 3200mm GFK/NIRO
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 189 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Fangstange: Al
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI innen) 189 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 1x HVI außen) 173 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 4x HVI außen) 151 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS22 2500 IP HVI GFK AL
Art.-Nr.: 105331
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI innen) 189 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI außen) 173 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 4x HVI außen) 151 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105331 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105331 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

GTIN (EAN) 4013364152526, Codice doganale (EU): 85389099, Peso lordo: 8.51 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangstange Länge 4700mm GFK/NIRO
Stützrohre GFK/Al mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung zum Einhalten
des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 184 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Fangstange: Al
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI innen) 184 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 1x HVI außen) 149 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 4x HVI außen) 137 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS22 2500 IP HVI GFK AL
Art.-Nr.: 105333
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI innen) 184 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI außen) 149 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 4x HVI außen) 137 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105333 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105333 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

GTIN (EAN) 4013364157804, Codice doganale (EU): 85389099, Peso lordo: 12.00 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangstange Länge 3200mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 186 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Fangstange: NIRO
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangstange (Wandmontage): 5000 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5000 mm, 1x HVI innen) 186 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 1x HVI außen) 169 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5000 mm, 4x HVI außen) 149 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS22 2500 IP HVI GFK V2A
Art.-Nr.: 105315
oder gleichwertig.

Caratteristiche tecniche

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangstange (Wandmontage)	5000 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI innen) 186 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 1x HVI außen) 169 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5000 mm, 4x HVI außen) 149 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105315 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105315 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

GTIN (EAN) 4013364157811, Codice doganale (EU): 85389099, Peso lordo: 17.12 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangstange Länge 4700mm GFK/NIRO
Stützrohre GFK/NIRO mit innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 185 km/h dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Fangstange: NIRO
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Max. freie Länge mit Fangstange (Wandmontage): 5500 mm
Max. Böenwindgeschwindigkeit: (max. freie Länge 5500 mm, 1x HVI innen) 185 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 1x HVI außen) 149 km/h
Max. Böenwindgeschwindigkeit : (max. freie Länge 5500 mm, 4x HVI außen) 137 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS22 2500 IP HVI GFK V2A
Art.-Nr.: 105317
oder gleichwertig.

Caratteristiche tecniche

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Max. freie Länge mit Fangstange (Wandmontage)	5500 mm
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI innen) 185 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 1x HVI außen) 149 km/h
Max. Böenwindgeschwindigkeit	(max. freie Länge 5500 mm, 4x HVI außen) 137 km/h
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105317 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105317 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

GTIN (EAN) 4013364157828, Codice doganale (EU): 85389099, Peso lordo: 5.42 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangspitze und seitlichem Auslass
Stützrohre GFK/Al mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS1000 IP SA HVI GFK AL
Art.-Nr.: 105325
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105325 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105325 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

GTIN (EAN) 4013364157835, Codice doganale (EU): 85389099, Peso lordo: 8.15 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangspitze und seitlichem Auslass
Stützrohre GFK/Al mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS1000 IP SA HVI GFK AL
Art.-Nr.: 105327
oder gleichwertig.

Caratteristiche tecniche

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105327 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105327 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105336 SR D50 3200 FS1000 IP SA HVI GFK V2A

GTIN (EAN) 4013364157866, Codice doganale (EU): 85389099, Peso lordo: 9.90 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangspitze und seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS1000 IP SA HVI GFK V2A
Art.-Nr.: 105336
oder gleichwertig.

Caratteristiche tecniche

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105336 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105336 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105338 SR D50 4700 FS1000 IP SA HVI GFK V2A

GTIN (EAN) 4013364157873, Codice doganale (EU): 85389099, Peso lordo: 15.13 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangspitze und seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangspitze Ø10 mm Länge 1000 mm aus NIRO
Werkstoff Fangspitze: NIRO
Länge Fangspitze: 1000 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS1000 IP SA HVI GFK V2A
Art.-Nr.: 105338
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangspitze	NIRO
Länge Fangspitze	1000 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105338 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105338 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105326 SR D50 3200 FS2500 IP SA HVI GFK AL

GTIN (EAN) 4013364157842, Codice doganale (EU): 85389099, Peso lordo: 5.82 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangstange und seitlichem Auslass
Stützrohre GFK/Al mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long-Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Fangstange: Al
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS2500 IP SA HVI GFK AL
Art.-Nr.: 105326
oder gleichwertig.

Caratteristiche tecniche

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105326 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105326 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105328 SR D50 4700 FS2500 IP SA HVI GFK AL

GTIN (EAN) 4013364157859, Codice doganale (EU): 85389099, Peso lordo: 8.34 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangstange und seitlichem Auslass
Stützrohre GFK/Al mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus Al
Werkstoff Fangstange: Al
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / Al
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS2500 IP SA HVI GFK AL
Art.-Nr.: 105328
oder gleichwertig.

Caratteristiche tecniche

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	Al
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / Al
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	4 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105328 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105328 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105337 SR D50 3200 FS2500 IP SA HVI GFK V2A

GTIN (EAN) 4013364157880, Codice doganale (EU): 85389099, Peso lordo: 11.64 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long Leitung mit Fangstange und seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Fangstange: NIRO
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 3200 mm
Transportlänge: 3200 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 3200 FS2500 IP SA HVI GFK V2A
Art.-Nr.: 105337
oder gleichwertig.

Certificati

Caratteristiche tecniche

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	3200 mm
Transportlänge	3200 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105337 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105337 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105339 SR D50 4700 FS2500 IP SA HVI GFK V2A

GTIN (EAN) 4013364157897, Codice doganale (EU): 85389099, Peso lordo: 16.90 kg, UM: 1.00 Stk.

Immagini

Open PDF

Maggior informazioni

File CAD

Stützrohr für HVI long-Leitung mit Fangstange und seitlichem Auslass
Stützrohre GFK/NIRO mit seitlichem Auslass, innenliegendem Endverschluss
und PA-Federelement für die HVI long Leitung
zum Einhalten des Trennungsabstand zu elektrisch
leitenden Teilen nach DIN EN 62305 (VDE 0185-305-3).
Die Stützrohre sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Isolierstrecke aus glasfaserverstärktem Kunststoff GFK
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert 1-teilig
kombiniert mit Fangstange Ø22/16/10 mm Länge 2500 mm aus NIRO
Werkstoff Fangstange: NIRO
Länge Fangstange: 2500 mm
Werkstoff Stützrohr: GFK / NIRO
Länge Stützrohr: 4700 mm
Transportlänge: 4700 mm
Durchmesser Ø Außen: 50 mm
Länge der Isolierstrecke: 1535 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: SR D50 4700 FS2500 IP SA HVI GFK V2A
Art.-Nr.: 105339
oder gleichwertig.

Caratteristiche tecniche

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Werkstoff Fangstange	NIRO
Länge Fangstange	2500 mm
Werkstoff Stützrohr	GFK / NIRO
Länge Stützrohr	4700 mm
Transportlänge	4700 mm
Durchmesser Ø Außen	50 mm
Länge der Isolierstrecke	1535 mm
Wandstärke	3 mm
Materialfaktor km	0,7
Dauertemperaturbereich	-50 °C ... +100 °C
Ausführung	UV-stabilisiert
Hülse	60 x 5 mm
Ausziehkraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Biegekraft bei einer Länge von 500 mm	200 N (Stützrohr Isolator nach 62561-8)
Normenbezug	DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 105339 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105339 è stato aggiunto al carrello.

Apri Web-Shop

Stützrohre für HVI long Leitung

Mit Fangspitze

Art. 105330 SR D50 3200 FSP1000 IP HVI GFK AL

Non siete autorizzati per eseguire un download 105330.stp

Non siete autorizzati per eseguire un download 105330.igs

Non siete autorizzati per eseguire un download 105330.jt

Non siete autorizzati per eseguire un download 105330.dwg

Non siete autorizzati per eseguire un download 105330m_D.dxf

Prodotto 105330 è stato aggiunto al blocco note.

Prodotto 105330 è stato aggiunto al carrello.

Art. 105332 SR D50 4700 FSP1000 IP HVI GFK AL

Non siete autorizzati per eseguire un download 105332.stp

Non siete autorizzati per eseguire un download 105332.igs

Non siete autorizzati per eseguire un download 105332.jt

Non siete autorizzati per eseguire un download 105332.dwg

Non siete autorizzati per eseguire un download 105332m_D.dxf

Prodotto 105332 è stato aggiunto al blocco note.

Prodotto 105332 è stato aggiunto al carrello.

Art. 105314 SR D50 3200 FSP1000 IP HVI GFK V2A

Non siete autorizzati per eseguire un download 105330.stp

Non siete autorizzati per eseguire un download 105330.igs

Non siete autorizzati per eseguire un download 105330.jt

Non siete autorizzati per eseguire un download 105330.dwg

Non siete autorizzati per eseguire un download 105330m_D.dxf

Prodotto 105314 è stato aggiunto al blocco note.

Prodotto 105314 è stato aggiunto al carrello.

Art. 105316 SR D50 4700 FSP1000 IP HVI GFK V2A

Non siete autorizzati per eseguire un download 105332.stp

Non siete autorizzati per eseguire un download 105332.igs

Non siete autorizzati per eseguire un download 105332.jt

Non siete autorizzati per eseguire un download 105332.dwg

Non siete autorizzati per eseguire un download 105332m_D.dxf

Prodotto 105316 è stato aggiunto al blocco note.

Prodotto 105316 è stato aggiunto al carrello.

Mit Fangstange

Art. 105331 SR D50 3200 FS22 2500 IP HVI GFK AL

Non siete autorizzati per eseguire un download 105331.stp

Non siete autorizzati per eseguire un download 105331.igs

Non siete autorizzati per eseguire un download 105331.jt

Non siete autorizzati per eseguire un download 105331.dwg

Non siete autorizzati per eseguire un download 105331m_D.dxf

Prodotto 105331 è stato aggiunto al blocco note.

Prodotto 105331 è stato aggiunto al carrello.

Art. 105333 SR D50 4700 FS22 2500 IP HVI GFK AL

Non siete autorizzati per eseguire un download 105333.stp

Non siete autorizzati per eseguire un download 105333.igs

Non siete autorizzati per eseguire un download 105333.jt

Non siete autorizzati per eseguire un download 105333.dwg

Non siete autorizzati per eseguire un download 105333m_D.dxf

Prodotto 105333 è stato aggiunto al blocco note.

Prodotto 105333 è stato aggiunto al carrello.

Art. 105315 SR D50 3200 FS22 2500 IP HVI GFK V2A

Non siete autorizzati per eseguire un download 105331.stp

Non siete autorizzati per eseguire un download 105331.igs

Non siete autorizzati per eseguire un download 105331.jt

Non siete autorizzati per eseguire un download 105331.dwg

Non siete autorizzati per eseguire un download 105331m_D.dxf

Prodotto 105315 è stato aggiunto al blocco note.

Prodotto 105315 è stato aggiunto al carrello.

Art. 105317 SR D50 4700 FS22 2500 IP HVI GFK V2A

Non siete autorizzati per eseguire un download 105333.stp

Non siete autorizzati per eseguire un download 105333.igs

Non siete autorizzati per eseguire un download 105333.jt

Non siete autorizzati per eseguire un download 105333.dwg

Non siete autorizzati per eseguire un download 105333m_D.dxf

Prodotto 105317 è stato aggiunto al blocco note.

Prodotto 105317 è stato aggiunto al carrello.

Mit Fangspitze und seitlichem Auslass

Art. 105325 SR D50 3200 FS1000 IP SA HVI GFK AL

Non siete autorizzati per eseguire un download 105325.stp

Non siete autorizzati per eseguire un download 105325.igs

Non siete autorizzati per eseguire un download 105325.jt

Non siete autorizzati per eseguire un download 105325.dwg

Non siete autorizzati per eseguire un download 105325m_D.dxf

Prodotto 105325 è stato aggiunto al blocco note.

Prodotto 105325 è stato aggiunto al carrello.

Art. 105327 SR D50 4700 FS1000 IP SA HVI GFK AL

Non siete autorizzati per eseguire un download 105327.stp

Non siete autorizzati per eseguire un download 105327.igs

Non siete autorizzati per eseguire un download 105327.jt
