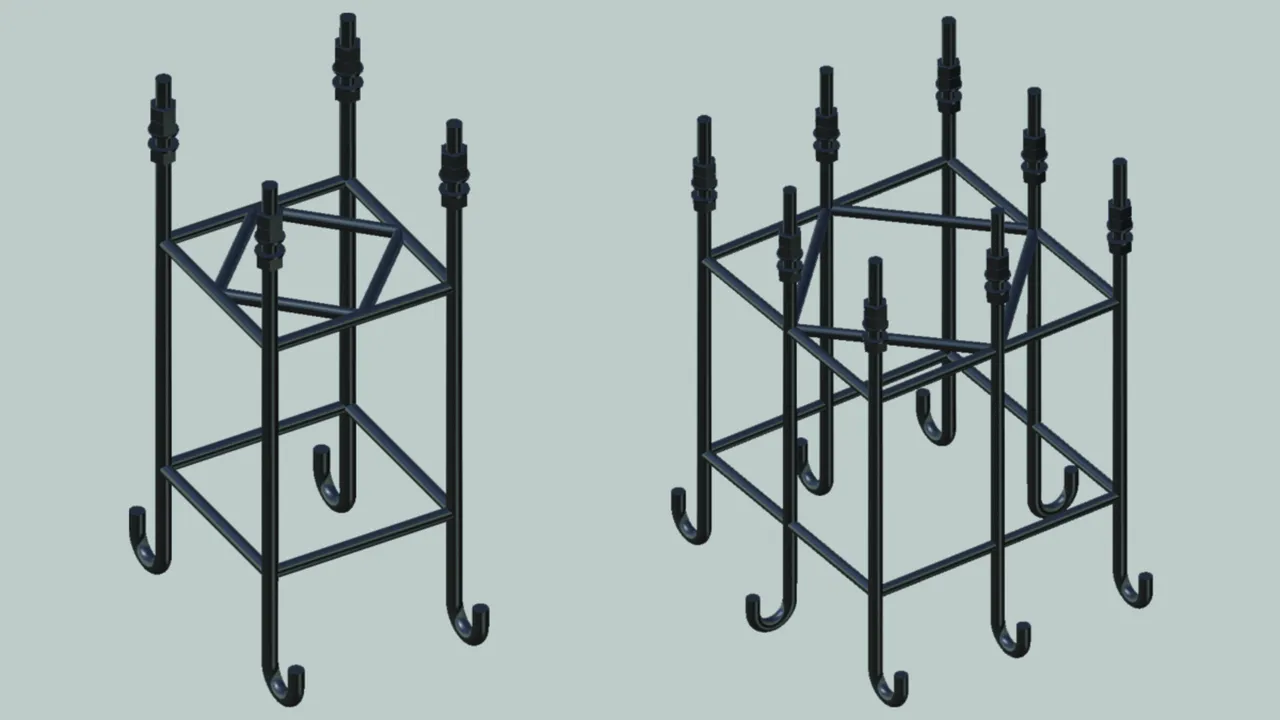

Ankerkörbe für Betonfundament vor Ort

Zum Einbetonieren mit Gewindebolzen, passend zur Flanschplatte der Tele-Blitzschutzmaste.
Genauere Angaben zum Stecksystem, Fundament und zur Errichtung können der Montageanleitung entnommen werden.

Ausführung klein

Für Maste mit einer Höhe über Flur von 13,35 bis 19,35 m (Art.-Nr. 103 013 / 103 016 / 103 019).
Flanschplatte 400 x 400 mm.

1 Prodotto

Art. 103040 AKO TBM FP400

GTIN (EAN) 4013364129894, Codice doganale (EU): 73089098, Peso lordo: 22.90 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 103040.stp

      Non siete autorizzati per eseguire un download 103040.stp

      Login
    • 103040.igs

      Non siete autorizzati per eseguire un download 103040.igs

      Login
    • 103040.jt

      Non siete autorizzati per eseguire un download 103040.jt

      Login
    • 103040.dwg

      Non siete autorizzati per eseguire un download 103040.dwg

      Login
    • 103040m_D.dxf

      Non siete autorizzati per eseguire un download 103040m_D.dxf

      Login
Ankerkorb für Betonfundament vor Ort / Ausführung klein
Ankerkorb für Betonfundament vor Ort
zum Einbetonieren mit Gewindebolzen,
passend zur Flanschplatte der Tele-Blitzschutzmaste
Ausführung für Höhe über Flur 13,35 bis 19,35 m
(Art.-Nr. 103 013 / 103 016 / 103 019)
für Flanschplatte 400x400 mm
Werkstoff: Stahl
Abmessungen: 472 x 324 x 870 mm
Ausführung Gewindebolzen: 4x M24 (300 x 300 mm)

Fabrikat: DEHN
Typ: AKO TBM FP400
Art.-Nr.: 103040
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Stahl
Abmessungen 472 x 324 x 870 mm
Ausführung Gewindebolzen 4x M24 (300 x 300 mm)

Prodotto 103040 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103040 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung groß

Für Maste mit einer Höhe über Flur von 22,35 bis 24,85 m (Art.-Nr. 103 022 oder 103 025).
Flanschplatte 565 x 565 mm.

1 Prodotto

Art. 103041 AKO TBM FP565

GTIN (EAN) 4013364129900, Codice doganale (EU): 73089098, Peso lordo: 38.00 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 103041.stp

      Non siete autorizzati per eseguire un download 103041.stp

      Login
    • 103041.igs

      Non siete autorizzati per eseguire un download 103041.igs

      Login
    • 103041.jt

      Non siete autorizzati per eseguire un download 103041.jt

      Login
    • 103041.dwg

      Non siete autorizzati per eseguire un download 103041.dwg

      Login
    • 103041m_D.dxf

      Non siete autorizzati per eseguire un download 103041m_D.dxf

      Login
Ankerkorb für Betonfundament vor Ort / Ausführung groß
Ankerkorb für Betonfundament vor Ort
zum Einbetonieren mit Gewindebolzen,
passend zur Flanschplatte der Tele-Blitzschutzmaste
Ausführung für Höhe über Flur 22,35 + 24,85 m
(Art.-Nr. 103 022 + 103 025)
für Flanschplatte 565x565 mm
Werkstoff: Stahl
Abmessungen: 662 x 662 x 870 mm
Ausführung Gewindebolzen: 8x M24 (490 x 490 mm)

Fabrikat: DEHN
Typ: AKO TBM FP565
Art.-Nr.: 103041
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Stahl
Abmessungen 662 x 662 x 870 mm
Ausführung Gewindebolzen 8x M24 (490 x 490 mm)
