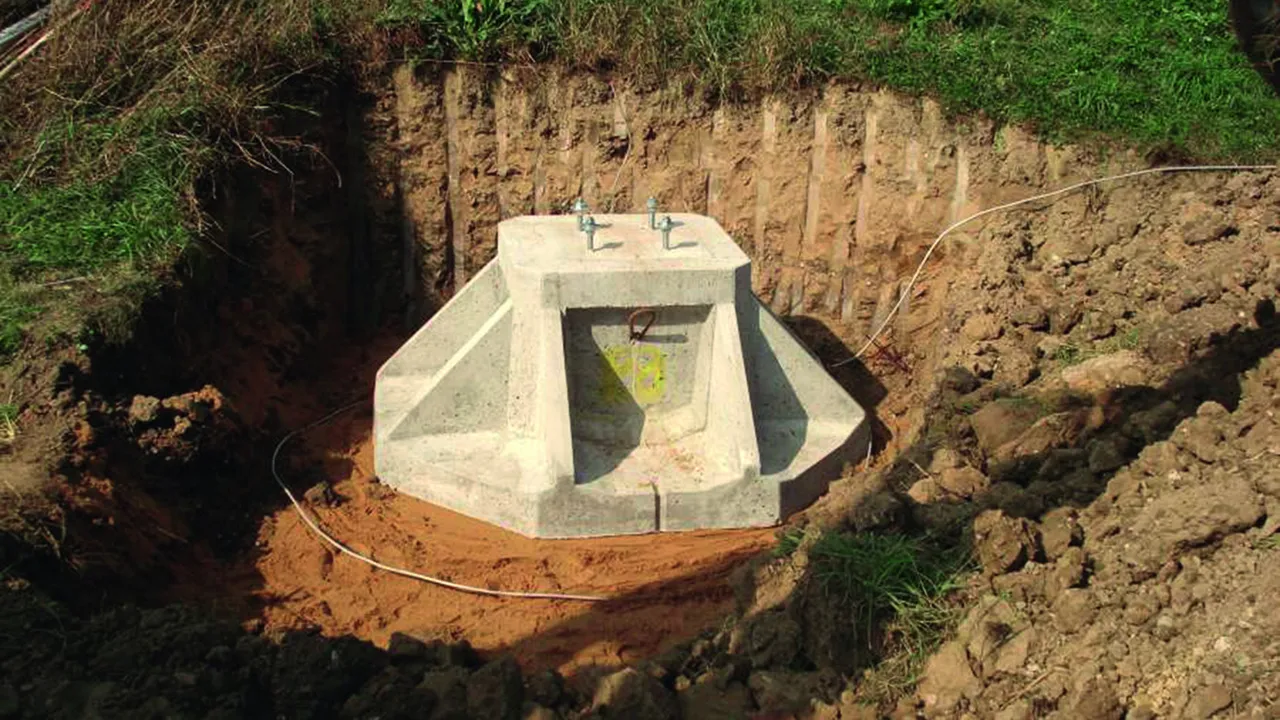

Köcherfundamente für Tele-Blitzschutzmaste

Als Fertigteilelement für das einfache Errichten von Tele-Blitzschutzmasten.
Betonierarbeiten vor Ort sind nicht notwendig.
Genauere Angaben zum Stecksystem, Fundament und zur Errichtung können der Montageanleitung entnommen werden.

Ausführung KöFU I

Für Maste mit einer Höhe über Flur von 13,35 bis 19,35 m (Art.-Nr. 103 013 / 103 016 / 103 019).
Flanschplatte 400 x 400 mm.

1 Prodotto

Art. 103030 KÖFU I TBM FP400

GTIN (EAN) 4013364129917, Codice doganale (EU): 68109100, Peso lordo: 2620.00 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 103030.stp

      Non siete autorizzati per eseguire un download 103030.stp

      Login
    • 103030.igs

      Non siete autorizzati per eseguire un download 103030.igs

      Login
    • 103030.jt

      Non siete autorizzati per eseguire un download 103030.jt

      Login
    • 103030.dwg

      Non siete autorizzati per eseguire un download 103030.dwg

      Login
    • 103030m_E.dxf

      Non siete autorizzati per eseguire un download 103030m_E.dxf

      Login
Köcherfundament für Tele-Blitzschutzmast KöFU 1
Köcherfundament für Tele-Blitzschutzmast
Köcherfundament als Fertigteilelement
für das einfache Errichten von Tele-Blitzschutzmasten
Ausführung für Höhe über Flur 13,35 bis 19,35 m
(Art.-Nr. 103 013 / 103 016 / 103 019)
für Flanschplatte 400x400 mm
Werkstoff: Beton (C50/60)
Abmessungen: 1800 x 2000 x 850 mm
Gewicht: ca. 2,5 t

Fabrikat: DEHN
Typ: KÖFU I TBM FP400
Art.-Nr.: 103030
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Beton (C50/60)
Abmessungen 1800 x 2000 x 850 mm
Gewicht ca. 2,5 t

Prodotto 103030 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103030 è stato aggiunto al carrello.

Apri Web-Shop

Ausführung KöFU II

Für Maste mit einer Höhe über Flur von 22,35 bis 24,85 m (Art.-Nr. 103 022 oder 103 025).
Flanschplatte 565 x 565 mm.

1 Prodotto

Art. 103031 KÖFU II TBM FP565

GTIN (EAN) 4013364129924, Codice doganale (EU): 68109100, Peso lordo: 4900.00 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

  • File CAD
    • 103031.stp

      Non siete autorizzati per eseguire un download 103031.stp

      Login
    • 103031.igs

      Non siete autorizzati per eseguire un download 103031.igs

      Login
    • 103031.jt

      Non siete autorizzati per eseguire un download 103031.jt

      Login
    • 103031.dwg

      Non siete autorizzati per eseguire un download 103031.dwg

      Login
    • 103031m_E.dxf

      Non siete autorizzati per eseguire un download 103031m_E.dxf

      Login
Köcherfundament für Tele-Blitzschutzmast KöFu 2
Köcherfundament für Tele-Blitzschutzmast
Köcherfundament als Fertigteilelement
für das einfache Errichten von Tele-Blitzschutzmasten
Ausführung für Höhe über Flur 22,35 + 24,85 m
(Art.-Nr. 103 022 + 103 025)
für Flanschplatte 565x565 mm
Werkstoff: Beton (C50/60)
Abmessungen: 2400 x 2400 x 1010 mm
Gewicht: ca. 4,9 t

Fabrikat: DEHN
Typ: KÖFU II TBM FP565
Art.-Nr.: 103031
oder gleichwertig.



Caratteristiche tecniche

Werkstoff Beton (C50/60)
Abmessungen 2400 x 2400 x 1010 mm
Gewicht ca. 4,9 t

Prodotto 103031 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 103031 è stato aggiunto al carrello.

Apri Web-Shop
