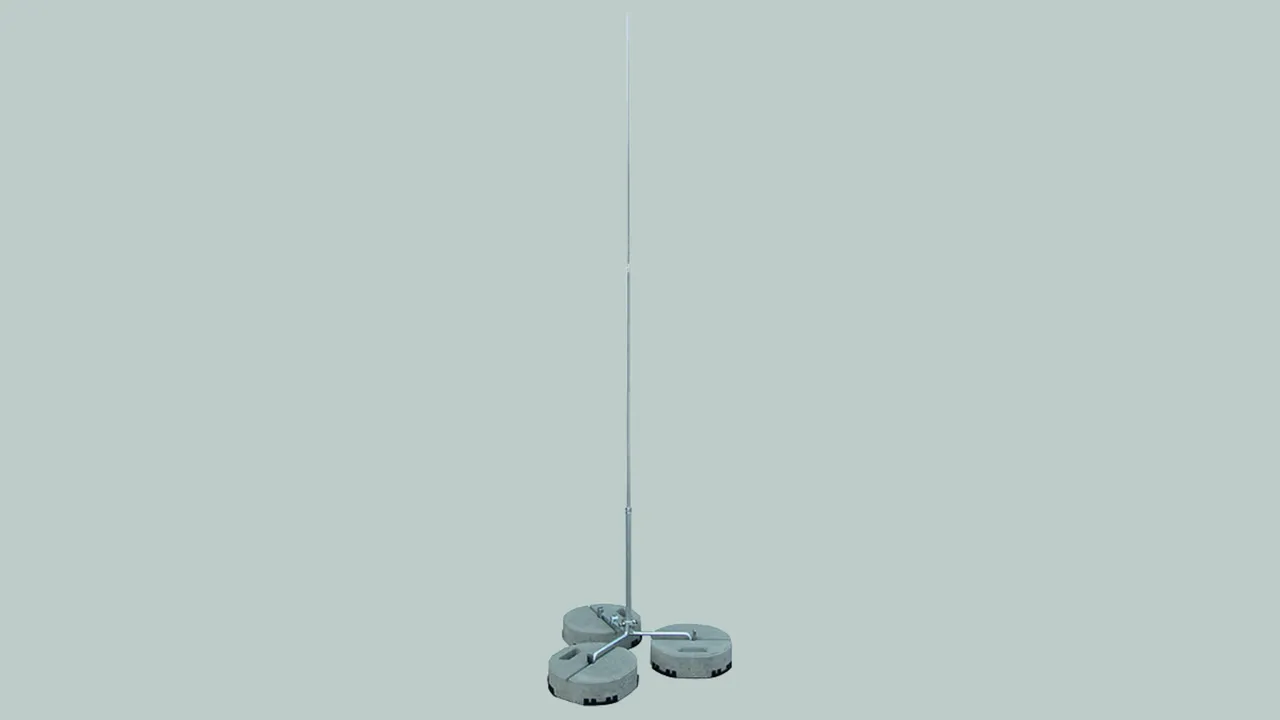

Fangstangen freistehend 2,5 bis 3,5 m

Fangstange freistehend mit Dreibeinstativ zum Schutz von Dachaufbauten, mit Anpassung an die Dachneigung bis max. 10°.

Der Betonsockel (Art.-Nr. 102 075 oder 102 010) und die Unterlegplatte (Art.-Nr. 102 060 oder 102 050) sind separat zu bestellen.

Bestandteile:
– Rohrfangstange verjüngt Ø40 / 16 / 10 mm bzw. Ø22 / 16 / 10 mm
– Anschlussklemme (Stangenklemme) für Rd 8-10 mm
– Dreibeinstativ für Betonsockel mit Keiltechnik

Hinweis: Zulässige Dachlasten sind zu beachten und gegebenenfalls mit dem Gebäudeerrichter abzuklären.

Für Fangstangen Ø22 mm

3 Prodotti

Art. 105525 FS 22 16 10 2500 AL DBS R320 STTZN

GTIN (EAN) 4013364241985, Codice doganale (EU): 85389099, Peso lordo: 3.40 kg, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105525.stp

      Non siete autorizzati per eseguire un download 105525.stp

      Login
    • 105525.igs

      Non siete autorizzati per eseguire un download 105525.igs

      Login
    • 105525.jt

      Non siete autorizzati per eseguire un download 105525.jt

      Login
    • 105525.dwg

      Non siete autorizzati per eseguire un download 105525.dwg

      Login
    • 105525m_D.dxf

      Non siete autorizzati per eseguire un download 105525m_D.dxf

      Login
Fangstange freistehend Höhe 2500mm
Fangstangen freistehend mit Dreibeinstativ
zum Schutz von Dachaufbauten,
mit Anpassung an die Dachneigung bis max.10 Grad.
Die Fangstangen sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 185 km/h dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 075 oder 102 010) und
die Unterlegplatte (Art.-Nr. 102 060 oder 102 050) sind separat zu bestellen.
Höhe: 2500 mm
Radius: 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg: 137 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg: 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg: 185 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg: 850 x 930 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: FS 22 16 10 2500 AL DBS R320 STTZN
Art.-Nr.: 105525
oder gleichwertig.

Certificati



Caratteristiche tecniche

Höhe 2500 mm
Radius 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg 137 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg (l x b) 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg 185 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg (l x b) 850 x 930 mm
Werkstoff Fangstange Al
Werkstoff Stativ St/tZn
Normenbezug DIN EN 62561-(1+2)

Prodotto 105525 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105525 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105530 FS 22 16 10 3000 AL DBS R320 STTZN

GTIN (EAN) 4013364242029, Codice doganale (EU): 85389099, Peso lordo: 3.80 kg, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105530.stp

      Non siete autorizzati per eseguire un download 105530.stp

      Login
    • 105530.igs

      Non siete autorizzati per eseguire un download 105530.igs

      Login
    • 105530.jt

      Non siete autorizzati per eseguire un download 105530.jt

      Login
    • 105530.dwg

      Non siete autorizzati per eseguire un download 105530.dwg

      Login
    • 105530m_D.dxf

      Non siete autorizzati per eseguire un download 105530m_D.dxf

      Login
Fangstange freistehend Höhe 3000mm
Fangstangen freistehend mit Dreibeinstativ
zum Schutz von Dachaufbauten,
mit Anpassung an die Dachneigung bis max.10 Grad.
Die Fangstangen sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 168 km/h dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 075 oder 102 010) und die
Unterlegplatte (Art.-Nr. 102 060 oder 102 050) sind separat zu bestellen.
Höhe: 3000 mm
Radius: 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg: 112 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg: 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg: 168 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg: 850 x 930 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: FS 22 16 10 3000 AL DBS R320 STTZN
Art.-Nr.: 105530
oder gleichwertig.

Certificati



Caratteristiche tecniche

Höhe 3000 mm
Radius 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg 112 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg (l x b) 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg 168 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg (l x b) 850 x 930 mm
Werkstoff Fangstange Al
Werkstoff Stativ St/tZn
Normenbezug DIN EN 62561-(1+2)

Prodotto 105530 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105530 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105535 FS 22 16 10 3500 AL DBS R320 STTZN

GTIN (EAN) 4013364242043, Codice doganale (EU): 85389099, Peso lordo: 4.30 kg, UM: 1.00 Stk.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 105535.stp

      Non siete autorizzati per eseguire un download 105535.stp

      Login
    • 105535.igs

      Non siete autorizzati per eseguire un download 105535.igs

      Login
    • 105535.jt

      Non siete autorizzati per eseguire un download 105535.jt

      Login
    • 105535.dwg

      Non siete autorizzati per eseguire un download 105535.dwg

      Login
Fangstange freistehend Höhe 3500mm
Fangstangen freistehend mit Dreibeinstativ
zum Schutz von Dachaufbauten,
mit Anpassung an die Dachneigung bis max. 10 Grad.
Die Fangstangen sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) für eine
max. Böenwindgeschwindigkeit von 135 km/h dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 075 oder 102 010) und die
Unterlegplatte (Art.-Nr. 102 060 oder 102 050) sind separat zu bestellen.
Höhe: 3500 mm
Radius: 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg: 95 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg: 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg: 135 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg: 850 x 930 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: FS 22 16 10 3500 AL DBS R320 STTZN
Art.-Nr.: 105535
oder gleichwertig.

Certificati



Caratteristiche tecniche

Höhe 3500 mm
Radius 320 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 8,5 kg 95 km/h
Platzbedarf Stativ bei 3 Sockeln à 8,5 kg (l x b) 730 x 800 mm
Max. Böenwindgeschwindigkeit bei 3 Sockeln à 17 kg 135 km/h
Platzbedarf Stativ bei 3 Sockeln à 17 kg (l x b) 850 x 930 mm
Werkstoff Fangstange Al
Werkstoff Stativ St/tZn
Normenbezug DIN EN 62561-(1+2)

Prodotto 105535 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105535 è stato aggiunto al carrello.

Apri Web-Shop

Für Fangstangen Ø40 mm

2 Prodotti

Art. 105531 FS D40 16 10 3000 AL DBS KB STTZN

GTIN (EAN) 4013364535893, Codice doganale (EU): 85389099, Peso lordo: 11.00 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Fangstange freistehend Höhe 3000mm
Fangstangen freistehend mit Dreibeinstativ
zum Schutz von Dachaufbauten,
mit Anpassung an die Dachneigung bis max.10 Grad.
Die Fangstangen sind nach Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 010) und
die Unterlegplatte (Art.-Nr. 102 050) sind
separat zu bestellen.
Höhe: 3000 mm
Radius: 220 mm
Platzbedarf Stativ mit Betonsockel à 17 kg: 668 x 718 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)
Höhe: 3000 mm
Radius: 220 mm
Platzbedarf Stativ: 668 x 718 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: FS D40 16 10 3000 AL DBS KB STTZN
Art.-Nr.: 105531
oder gleichwertig.



Caratteristiche tecniche

Höhe 3000 mm
Radius 220 mm
Platzbedarf Stativ (l x b) 668 x 718 mm
Werkstoff Fangstange Al
Werkstoff Stativ St/tZn
Normenbezug DIN EN 62561-(1+2)

Prodotto 105531 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105531 è stato aggiunto al carrello.

Apri Web-Shop

Art. 105536 FS D40 16 10 3500 AL DBS KB STTZN

GTIN (EAN) 4013364535909, Codice doganale (EU): 85389099, Peso lordo: 11.80 kg, UM: 1.00 Stk.

Immagini

Maggior informazioni

Fangstange freistehend Höhe 3500mm
Fangstangen freistehend mit Dreibeinstativ
zum Schutz von Dachaufbauten,
mit Anpassung an die Dachneigung bis max.10 Grad.
Die Fangstangen sind nach Eurocode 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Der stapelbare Betonsockel (Art.-Nr. 102 010) und
die Unterlegplatte (Art.-Nr. 102 050) sind
separat zu bestellen.
Höhe: 3500 mm
Radius: 220 mm
Platzbedarf Stativ mit Betonsockel à 17 kg: 668 x 718 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)
Höhe: 3500 mm
Radius: 220 mm
Platzbedarf Stativ: 668 x 718 mm
Werkstoff Fangstange: Al
Werkstoff Stativ: St/tZn
Normenbezug: DIN EN 62561-(1+2)

Fabrikat: DEHN
Typ: FS D40 16 10 3500 AL DBS KB STTZN
Art.-Nr.: 105536
oder gleichwertig.



Caratteristiche tecniche

Höhe 3500 mm
Radius 220 mm
Platzbedarf Stativ (l x b) 668 x 718 mm
Werkstoff Fangstange Al
Werkstoff Stativ St/tZn
Normenbezug DIN EN 62561-(1+2)

Prodotto 105536 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 105536 è stato aggiunto al carrello.

Apri Web-Shop
