Fangspitzen gewinkelt
:quality(98)/dehn.it/store/f/56307019/HDVORSCHAU/101010a1_16-9.jpg)
:quality(98)/dehn.it/store/f/56307019/HDVORSCHAU/101010a1_16-9.jpg)

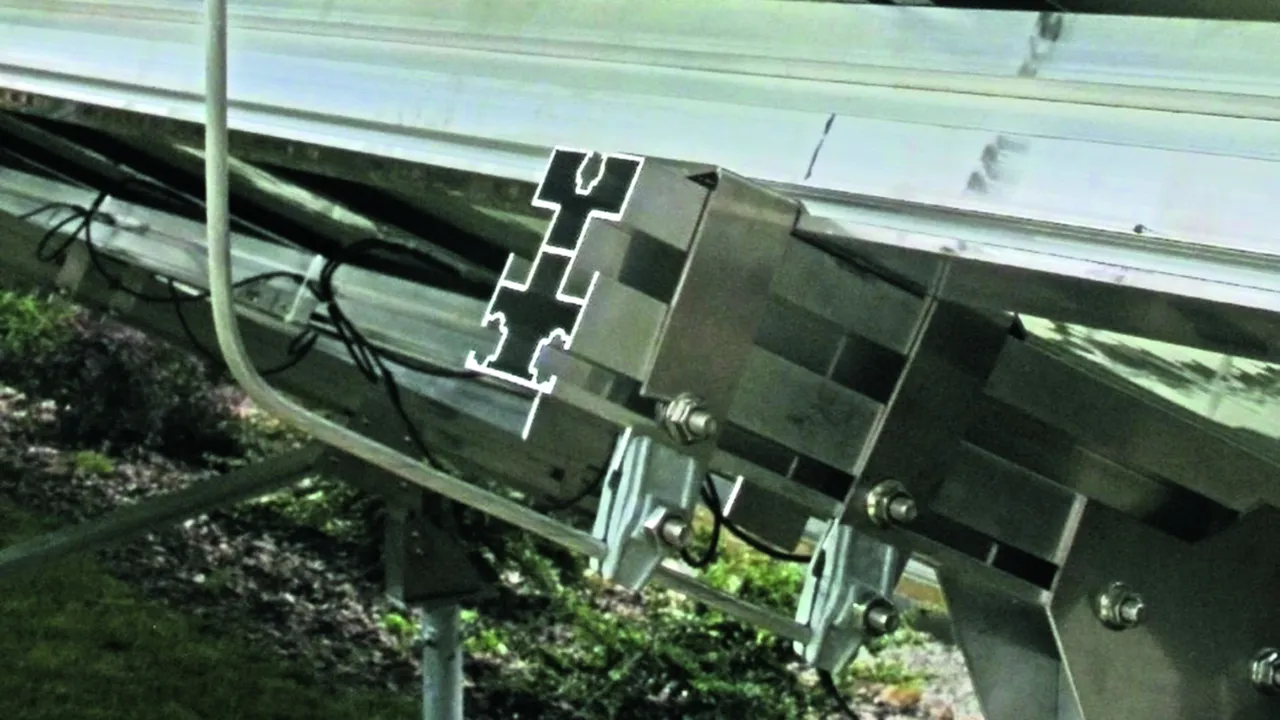

Die Befestigung der Fangspitze mit gleichzeitiger blitzstromtragfähiger Kontaktierung erfolgt über die zwei Falzklemmen z. B. an der metallenen Unterkonstruktion der PV-Module.
Bei der Montage an der Unterkonstruktion ist ein Abstand zwischen den zwei Falzklemmen von 15-20 cm, sowie die freie Länge von 80-85 cm zu berücksichtigen. Die Fangspitzen sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.
Bei fachgerechter Montage ist die mechanische Festigkeit und eine Blitzstromtragfähigkeit von 100 kA (10/350 µs) gegeben.
Die Fangspitze kann ggf. dem Neigungswinkel der PV-Anlage angepasst werden. Die Standardausführung ist 55° abgewinkelt. Dies entspricht einem Neigungswinkel der PV-Anlage von 35°.
Art. 101110 FSPS 10 1000 W55 FK AL
GTIN (EAN) 4013364138704, Codice doganale (EU): 85389099, Peso lordo: 305.00 g, UM: 1.00 Stk.
:quality(98)/dehn.it/store/f/56307030/HDVORSCHAU/101110.jpg)
:quality(98)/dehn.it/store/f/56307030/HDVORSCHAU/101110.jpg)
:quality(98)/dehn.it/store/f/56307031/HDVORSCHAU/101110m_D.jpg)
:quality(98)/dehn.it/store/f/56307031/HDVORSCHAU/101110m_D.jpg)
Caratteristiche tecniche
| Gesamtlänge | 1000 mm |
| Werkstoff | Al |
| Durchmesser Ø | 10 mm |
| Max. Böenwindgeschwindigkeit | 224 km/h |
Art. 101010 FSP 10 1000 W55 AL
GTIN (EAN) 4013364138698, Codice doganale (EU): 85389099, Peso lordo: 208.00 g, UM: 10.00 Stk.
Immagini
:quality(98)/dehn.it/store/f/56307040/HDVORSCHAU/101010.jpg)
:quality(98)/dehn.it/store/f/56307040/HDVORSCHAU/101010.jpg)
:quality(98)/dehn.it/store/f/56307041/HDVORSCHAU/101010m_D.jpg)
:quality(98)/dehn.it/store/f/56307041/HDVORSCHAU/101010m_D.jpg)
Caratteristiche tecniche
| Gesamtlänge | 1000 mm |
| Werkstoff | Al |
| Durchmesser Ø | 10 mm |
| Max. Böenwindgeschwindigkeit | 224 km/h |
