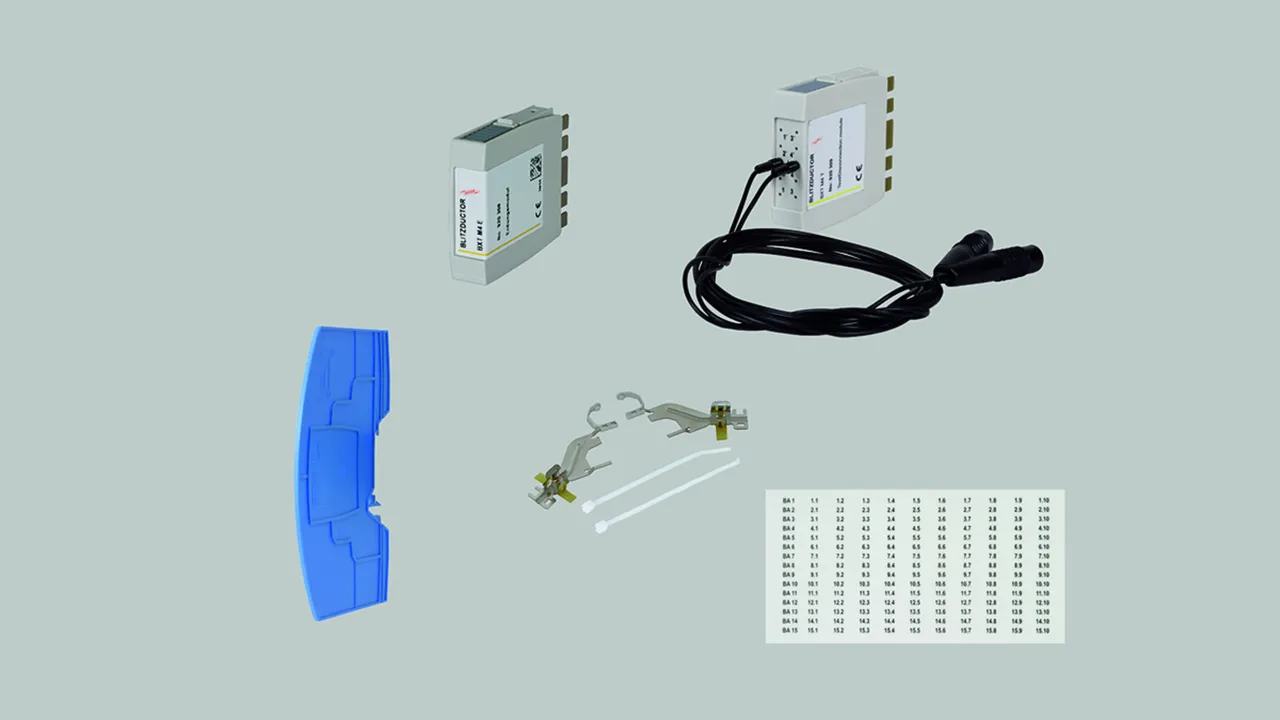

Tilbehør til BLITZDUCTOR SP / XT / XTU

Jordingsmodul

Det isatte jordingsmodul forbinder alle ledere, som er tilkoblet en BLITZDUCTOR SP / XT /XTU-basisdel med potentialudligningen. Den sørger for direkte jordforbindelse af ledere i et kabel, som ikke anvendes men er koblet til basisdelen.

1 Prodotto

Art. 920308 BXT M4 E

GTIN (EAN) 4013364109209, Codice doganale (EU): 85369010, Peso lordo: 29.00 g, UM: 1.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni



fabrikat: DEHN
Type: BXT M4 E
artikelnr.: 920308
eller tilsvarende

Certificati



Caratteristiche tecniche

D1 samlet lynstødstrøm (10/350 µs) (Iimp ) 10 kA
Stikbar i Basisdel

Prodotto 920308 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 920308 è stato aggiunto al carrello.

Apri Web-Shop

Test- / Frakoblingsmodul

Det isatte kontrol- og frakoblingsmodul afbryder kabelføringen af ledere koblet til BLITZDUCTOR SP / XT / XTU-basisdelen og fører dem til et teststik på forsiden af modulet. Derved er det muligt at foretage målinger i anlæget uden at fjerne lederne fra basisdelen.

1 Prodotto

Art. 920309 BXT M4 T

GTIN (EAN) 4013364109193, Codice doganale (EU): 85369010, Peso lordo: 24.60 g, UM: 1.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni


Tilbehør: 2 Måleledere (1 m), beskyttelsespose

fabrikat: DEHN
Type: BXT M4 T
artikelnr.: 920309
eller tilsvarende

Certificati



Caratteristiche tecniche

Max. driftsspænding DC (UC ) 180 V
Mærkestrøm ved 80 °C (IL ) 1,0 A
Gennemgangsmodstand 0,1 ohm
Stikbar i Basisdel
Prøvebøsninger Forgyldt, 1 mm
Tilbehør 2 Måleledere (1 m), beskyttelsespose

Prodotto 920309 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 920309 è stato aggiunto al carrello.

Apri Web-Shop

Mærkatsystem BA1-BA15

2 x 165 klæbeetiketter til markering af adressebus til DRC MCM XT-overvågningsapparater (BA1 til BA15) og fortløbende numre til BEXT-moduler (1.1-1.10 til 15.1-15-10).

1 Prodotto

Art. 920398 BS BA1 BA15 BXT

GTIN (EAN) 4013364126572, Codice doganale (EU): 39199080, Peso lordo: 5.60 g/PAK, UM: 1.00 PAK

Immagini

Maggior informazioni



fabrikat: DEHN
Type: BS BA1 BA15 BXT
artikelnr.: 920398
eller tilsvarende



Caratteristiche tecniche

Dimensioner (B x H) 13 x 7 mm

Prodotto 920398 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 920398 è stato aggiunto al carrello.

Apri Web-Shop

EMC-fjederklemmer

To fjederklemmer til den beskyttede og ubeskyttede side af en BLITZDUCTOR SP/XT/XTU til permanent og lavimpedant forbindelse til en kabelskærm på en afskærmet signalledning. Med stikbar isolationskappe til indirekte skærmjording (kun BXT), med kabelbindere og isoleringsstriber. Kan anvendes til typerne BXT(U) ML2 ...S ... / BSP M2 ... (kun direkte skærmjording).

1 Prodotto

Art. 920395 SAK BXT LR

GTIN (EAN) 4013364118157, Codice doganale (EU): 85369095, Peso lordo: 12.00 g/PAK, UM: 1.00 PAK

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 920395.stp

      Non siete autorizzati per eseguire un download 920395.stp

      Login
    • 920395.igs

      Non siete autorizzati per eseguire un download 920395.igs

      Login
    • 920395.jt

      Non siete autorizzati per eseguire un download 920395.jt

      Login
    • 920395.dwg

      Non siete autorizzati per eseguire un download 920395.dwg

      Login
    • 920395m_D.dxf

      Non siete autorizzati per eseguire un download 920395m_D.dxf

      Login

Klemmeområde: 3-10 mm
Tilbehør: Isolationskappe, kabelstrips, isolationsstrips

fabrikat: DEHN
Type: SAK BXT LR
artikelnr.: 920395
eller tilsvarende

Certificati



Caratteristiche tecniche

D1 lynstødstrøm (10/350 µs) 5 kA
Stikbar i Klemmetilslutning BXT BAS / BSP BAS 4
Tilbehør Isolationskappe, kabelstrips, isolationsstrips

Prodotto 920395 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 920395 è stato aggiunto al carrello.

Apri Web-Shop

Skillevæg

Hvis overspændingsbeskyttelsesenhederne BLITZDUCTOR XT Ex (i) bruges i egensikre kredsløb, skal der tages højde for særlige indbygningsbetingelser.
Iht. EN 60079-11; 2007 (VDE 0170-7) skal der således overholdes en minimumafstand (trådmål) på ≥ 50 mm mellem egensikre og ikke-egensikre kredsløb (tilslutningsdele, f.eks. tilslutningsklemmer)!
Ved anvendelse af Ex i-skillevæggen TW DRC MCM EX overholdes dette trådmål også, hvis enhederne anbringes direkte ved siden af hinanden.
Kan især anvendes i forbindelse med DRC MCM XT til tilstandsovervågning af BXT-moduler. (1 pakke = 2 stk.)

1 Prodotto

Art. 910697 TW DRC MCM EX

GTIN (EAN) 4013364123717, Codice doganale (EU): 39269097, Peso lordo: 31.00 g/PAK, UM: 1.00 PAK

Immagini

Maggior informazioni

  • File CAD
    • 910697.stp

      Non siete autorizzati per eseguire un download 910697.stp

      Login
    • 910697.igs

      Non siete autorizzati per eseguire un download 910697.igs

      Login
    • 910697.jt

      Non siete autorizzati per eseguire un download 910697.jt

      Login
    • 910697.dwg

      Non siete autorizzati per eseguire un download 910697.dwg

      Login
    • 910697m_D.dxf

      Non siete autorizzati per eseguire un download 910697m_D.dxf

      Login


fabrikat: DEHN
Type: TW DRC MCM EX
artikelnr.: 910697
eller tilsvarende



Caratteristiche tecniche

Montage på 35 mm DIN-skinne efter EN 60715

Prodotto 910697 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 910697 è stato aggiunto al carrello.

Apri Web-Shop
