BLITZDUCTOR XT Ex (i) – Beskyttelsesmoduler

Overspændingsafleder til egensikre målekredse og bussystemer

Højeste afledeevne for 2-, 3- og 4-polede snitflader
Lav restspænding beskytter det tilsluttede udstyr
Omfattende godkendelser: ATEX, IECEx, CSA Hazloc

Afleder består af beskyttelsesmodul og basisdel

Beskyttelsesmoduler udskiftes let
Alle beskyttelseselementer er integrerede i beskyttelsesmodulet
Afleder med indbygget RFID-LifeCheck til præventiv beskyttelsesovervågning

Funktionelt og nydeligt design

DIN-skinnemonterbar med indbygget jording
Minimale pladskrav: to lederpar på en bredde af 12 mm
Vibrations- og stødtestet for sikker drift

Dettagli

Det vibrationssikre modullåsesystem forhindrer polvending.

lorem ipsum — Det vibrationssikre modullåsesystem forhindrer polvending.

Alle beskyttelseselementer er indbyggede i det stikbare beskyttelsesmodul og overvåges af LifeCheck.

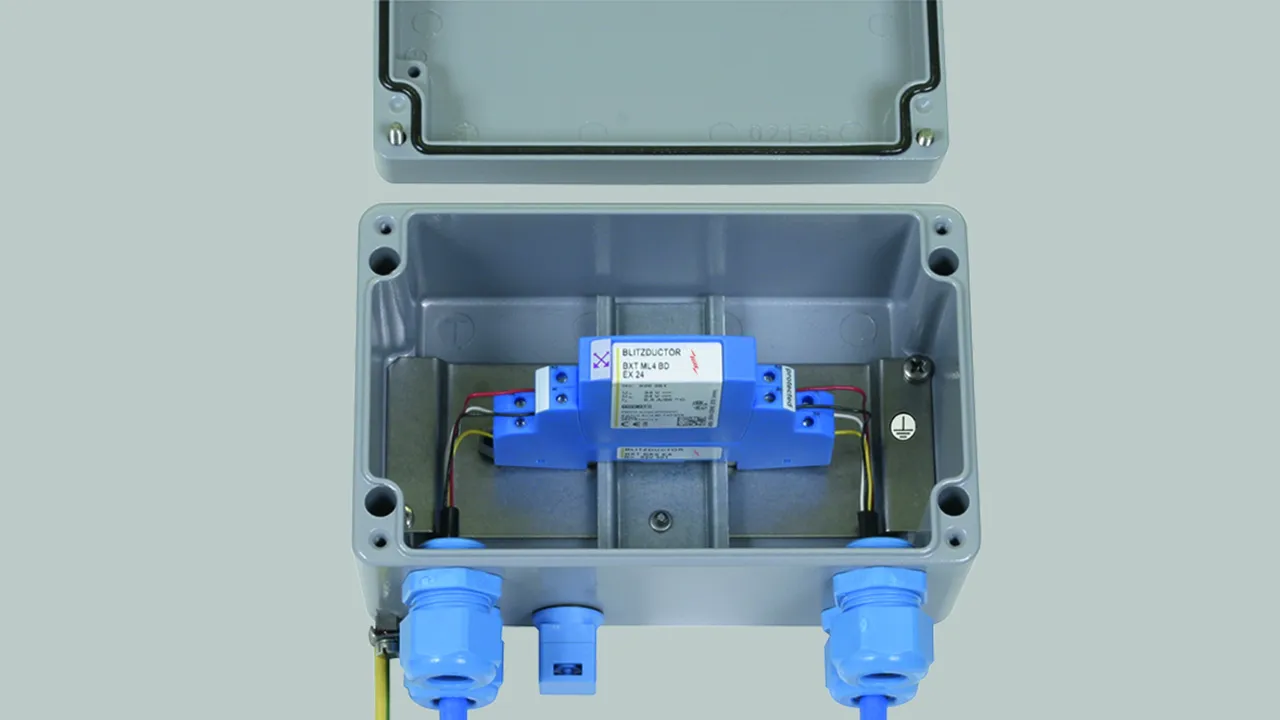

Komplet overspændingsaflederenhed ITAK EXI BXT 24.

Todelt opbygning med universel basisdel og et anvendelsesspecificeret beskyttelsesmodul.

BXT ML4 BD EX 24

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af to lederpar i egensikre målekredse og bussystemer, overholder krav efter FISCO. ATEX. Isolationsstyrke > 500 V leder-jord.
Hvis LifeCheck opdager termisk eller elektrisk overbelastning, skal modulet udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM.

1 Prodotto

Art. 920381 BXT ML4 BD EX 24

GTIN (EAN) 4013364109025, Codice doganale (EU): 85363010, Peso lordo: 29.90 g, UM: 1.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. indgangsspænding efter EN 60079-11: 30 V
Max. indgangsstrøm efter EN 60079-11: 0.5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: BXT ML4 BD EX 24
artikelnr.: 920381
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_c )	33 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0.5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Grænsefrekvens leder-leder (f_G )	7,7 MHz
Godkendelse ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Find mere information på www.desitek.dk

Aflederklasse	T
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_c )	33 V
Max. driftsspænding AC (U_c )	23 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0.5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 52 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	7,7 MHz
Kapacitet leder-leder (C)	≤ 0,8 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel
Jording via	Basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelse ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL-klassificering	Op til SIL3 *⁾
ATEX-godkendelse (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-godkendelse (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-godkendelser (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-godkendelser (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-godkendelser (1)	70000011: Klasse I Div. 1; Klasse I Zone 1
CSA & USA Hazloc-godkendelser (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-godkendelser	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Find mere information på www.desitek.dk

Prodotto 920381 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 920381 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML2 BD S EX 24

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af et lederpar i egensikre målekredse og bussystemer, med direkte eller indirekte jordforbindelse af skærm. Isolationsstyrke > 500 V leder-jord.
Hvis LifeCheck opdager termisk eller elektrisk overbelastning, skal modulet udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM.

1 Prodotto

Art. 920280 BXT ML2 BD S EX 24

GTIN (EAN) 4013364142138, Codice doganale (EU): 85363010, Peso lordo: 29.00 g, UM: 1.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. indgangsspænding efter EN 60079-11: 30 V
Max. indgangsstrøm efter EN 60079-11: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: BXT ML2 BD S EX 24
artikelnr.: 920280
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_c )	33 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	6 MHz
Godkendelse ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Find mere information på www.desitek.dk

Aflederklasse	T
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_c )	33 V
Max. driftsspænding AC (U_c )	23,3 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 50 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 1300 V
Restspænding leder-leder ved I_nC2 (U_P )	≤ 52 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	1,0 ohm
Grænsefrekvens leder-leder (f_G )	6 MHz
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel
Jording via	Basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelse ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
ATEX-godkendelse (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-godkendelse (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-godkendelser (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-godkendelser (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-godkendelser (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-godkendelser (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-godkendelser	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Find mere information på www.desitek.dk

Prodotto 920280 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 920280 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML4 BC EX 24

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af op til fire balancerede enkeltledere med fælles referencepotentiale i egensikre målekredse, overholder krav efter FISCO. ATEX. Isolationsstyrke > 500 V leder-jord.
Hvis LifeCheck opdager termisk eller elektrisk overbelastning, skal modulet udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM.

1 Prodotto

Art. 920384 BXT ML4 BC EX 24

GTIN (EAN) 4013364109162, Codice doganale (EU): 85363010, Peso lordo: 28.60 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. indgangsspænding efter EN 60079-11: 30 V
Max. indgangsstrøm efter EN 60079-11: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: BXT ML4 BC EX 24
artikelnr.: 920384
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_c )	33 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Grænsefrekvens leder-leder (f_G )	6,4 MHz
Godkendelse ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Find mere information på www.desitek.dk

Aflederklasse	T
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_c )	33 V
Max. driftsspænding AC (U_c )	23,3 V
Max. indgangsspænding efter EN 60079-11 (U_i )	30 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	0,5 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	4 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_impD1 (U_P )	≤ 53 V
Restspænding leder-PG ved I_impD1 (U_P )	≤ 1300 V
Restspænding leder-leder ved I_nC2 (U_P )	≤ 55 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1400 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 45 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1100 V
Serieimpedans per leder	1 ohm
Grænsefrekvens leder-leder (f_G )	6,4 MHz
Kapacitet leder-leder (C)	≤ 0,8 nF
Kapacitet leder-PG (C)	≤ 16 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel
Jording via	Basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelse ^*)	CSA, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL-klassificering	Op til SIL3 *)
ATEX-godkendelse (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-godkendelse (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-godkendelser (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-godkendelser (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-godkendelser (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-godkendelser (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-godkendelser	TÜV 17.0697 X: Ex ia [ia Ga] IIC T6 ... T4 Gb
*) Find mere information på www.desitek.dk

Prodotto 920384 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 920384 è stato aggiunto al carrello.

Apri Web-Shop

BXT ML2 BD HF EX 6

Pladsbesparende overspændingsafledermodul med RFID-LifeCheck-funktion til beskyttelse af et lederpar i egensikre målekredse og RS485-bussystemer. Isolationsstyrke > 500 V leder-jord.
Hvis LifeCheck opdager termisk eller elektrisk overbelastning, skal modulet udskiftes. Denne tilstand indikeres berøringsløst af DEHNrecord LC / SCM / MCM.

1 Prodotto

Art. 920538 BXT ML2 BD HF EX 6

GTIN (EAN) 4013364125285, Codice doganale (EU): 85363010, Peso lordo: 27.20 g, UM: 1.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. indgangsspænding efter EN 60079-11: 4,2 V
Max. indgangsstrøm efter EN 60079-11: 4,8 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: BXT ML2 BD HF EX 6
artikelnr.: 920538
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	T
Max. driftsspænding DC (U_c )	6 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	4,8 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Grænsefrekvens leder-leder (f_G )	100 MHz
Godkendelse ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
*) Find mere information på www.desitek.dk

Aflederklasse	T
Aflederovervågning	LifeCheck
Mærkespænding (U_N )	6 V
Max. driftsspænding DC (U_c )	6 V
Max. driftsspænding AC (U_c )	4,2 V
Max. indgangsspænding efter EN 60079-11 (U_i )	4,2 V
Max. indgangsstrøm efter EN 60079-11 (I_i )	4,8 A
Max. indgangsstrøm efter EN 60079-11 (uden beskyttelsesmodul kun op til 60 °C) (I_i )	4,8 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µS) leder-leder (I_n )	300 A
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 35 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 20 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 1400 V
Grænsefrekvens leder-leder (f_G )	100 MHz
Kapacitet leder-leder (C)	≤ 25 nF
Kapacitet leder-PG (C)	≤ 20 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	Basisdel
Jording via	Basisdel
Kapslingsmateriale	Polyamid PA 6,6
Farve	Blå
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelse ^*)	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL, Inmetro, UKCA
SIL-klassificering	Op til SIL3 *)
ATEX-godkendelse (1)	KEMA 06ATEX0274 X: II 2 (1) G Ex ia [ia Ga] IIC T6 ... T4 Gb
ATEX-godkendelse (2)	KEMA 06ATEX0274 X: II 2 G Ex ib IIC T6 ... T4 Gb
IECEx-godkendelser (1)	DEK 11.0078X: Ex ia [ia Ga] IIC T6 ... T4 Gb
IECEx-godkendelser (2)	DEK 11.0078X: Ex ib IIC T6 ... T4 Gb
CSA & USA Hazloc-godkendelser (1)	70000011: Class I Div. 1; Class I Zone 1
CSA & USA Hazloc-godkendelser (2)	70000011: Ex ia [ia] IIC T6 ... T4
China Compulsory Certification	CCC No. 2021312304001156
Inmetro-godkendelser	TÜV 17.0697 X: Ex ib IIC T6 ... T4 Gb
*) Find mere information på www.desitek.dk

Prodotto 920538 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 920538 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

BLITZDUCTOR XT Ex (i) – Beskyttelsesmoduler

Dettagli
