DEHNrapid LSA – lynstrøms- / overspændingsafleder

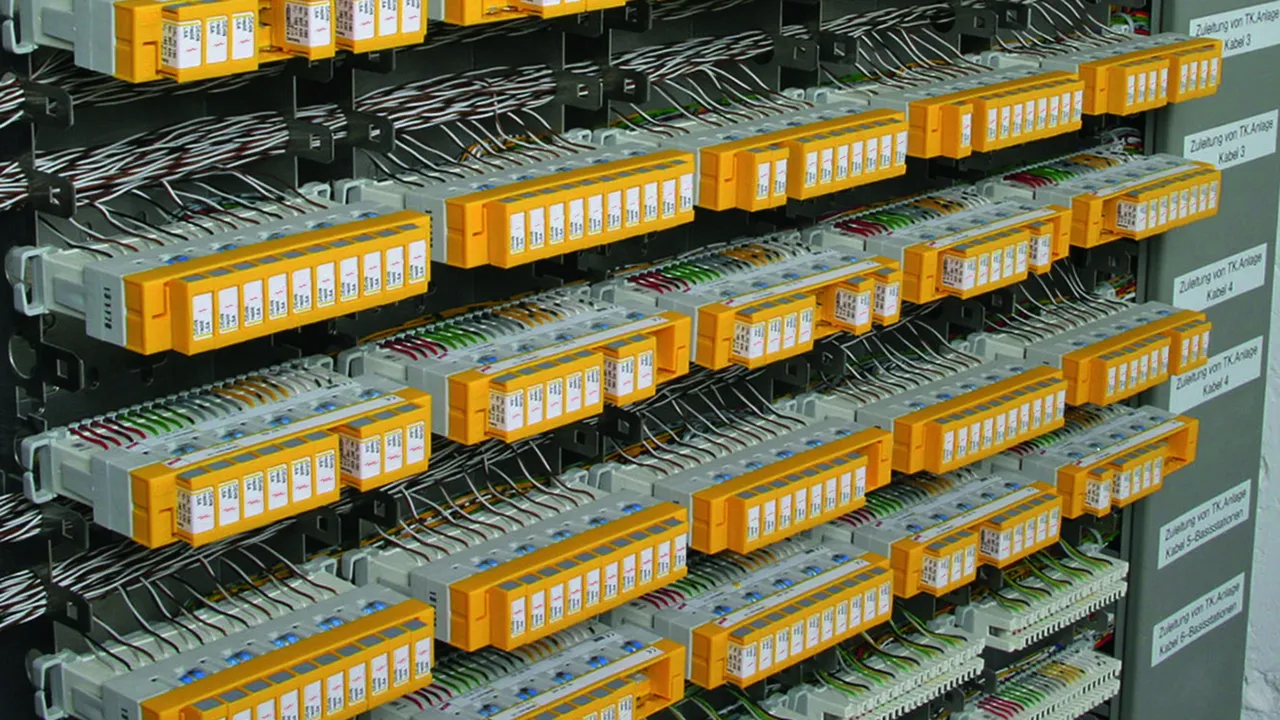

Variabel beskyttelse af 1 til 10 lederpar i LSA-systemer af 2/10-serien
LSA-skillelistefunktion indbygget i lynstrømsaflederen muliggør beskyttet afprøvning, adskillelse og måling
Modulære systemer af lynstrøms- og overspændingsafledere kan kombineres til en kombiafleder

Dettagli

Anvendelsesspecifikt overspændingsafledermodul til beskyttelse af tilsluttet udstyr.

lorem ipsum — Anvendelsesspecifikt overspændingsafledermodul til beskyttelse af tilsluttet udstyr.

Lynstrømsbærende stikmagasin med gasgnistgab, visuel fejlindikator og "fail-safe"-funktion kan tilvælges.

Modulært design bestående af et stikmagasin med gasgnistgab, jordingsramme og anvendelsesspecifikke afledermoduler.

Stikbare overspændingsafledere i form af beskyttelsesmagasiner til montage i tilslutnings- eller skillelister.

Kombineret lynstrøms- og overspændingsafleder til LSA-tilslutningsliste.

DRL 10 B

Lynstrømsbærende DRL-stikmagasin til 10 lederpar med 3-polet gasgnistgab til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen.

1 Prodotto

Art. 907400 DRL 10 B 180

GTIN (EAN) 4013364107557, Codice doganale (EU): 85363010, Peso lordo: 69.90 g, UM: 1.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180
artikelnr.: 907400
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	G
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohm
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohm
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907400 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907400 è stato aggiunto al carrello.

Apri Web-Shop

DRL 10 B FSD

Lynstrømsbærende DRL-stikmagasin til 10 lederpar til næsten alle anvendelser. Kan udvides til en kombiafleder ved hjælp af et DRL-beskyttelsesstik. Den indbyggede skillelistekontakt muliggør afprøvning, adskillelse og patchning uden at fjerne beskyttelsen. Det 3-polede gasgnistgab har "fail-safe"-funktion med visuel fejlindikation.

1 Prodotto

Art. 907401 DRL 10 B 180 FSD

GTIN (EAN) 4013364107564, Codice doganale (EU): 85363010, Peso lordo: 74.30 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL 10 B 180 FSD
artikelnr.: 907401
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	≤ 0,005 ohms
Stikbar i	LSA-skilleliste 2/10

Aflederklasse	G
Fejlvisning	Visuel, farveskift
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	5 kA
Restspænding leder-leder ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-PG ved I_imp D1 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Serieimpedans per leder	≤ 0,005 ohms
Kapacitet leder-leder (C)	≤ 5 pF
Kapacitet leder-PG (C)	≤ 5 pF
Fail-safe-funktion	Gasgnistgab med fjederkontakt
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Stikbar i	LSA-skilleliste 2/10
Jording via	Montageramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Grå
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907401 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907401 è stato aggiunto al carrello.

Apri Web-Shop

DRL RE

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med afkoblingsimpedans. Særligt egnet til signalkredse med fælles referencepotentiale. Jording via EF 10 DRL. Kun til skillelister eller DRL-stikmagasiner.

5 Prodotti

Art. 907421 DRL RE 12

GTIN (EAN) 4013364107618, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 12
artikelnr.: 907421
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 45 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 19 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907421 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907421 è stato aggiunto al carrello.

Apri Web-Shop

Art. 907422 DRL RE 24

GTIN (EAN) 4013364107625, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 24
artikelnr.: 907422
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 65 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 72 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 38 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	4,5 MHz
Kapacitet leder-leder (C)	≤ 0,55 pF
Kapacitet leder-PG (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907422 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907422 è stato aggiunto al carrello.

Apri Web-Shop

Art. 907423 DRL RE 48

GTIN (EAN) 4013364107632, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 48
artikelnr.: 907423
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 95 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 135 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	7,35 MHz
Kapacitet leder-leder (C)	≤ 350 pF
Kapacitet leder-PG (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907423 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907423 è stato aggiunto al carrello.

Apri Web-Shop

Art. 907424 DRL RE 60

GTIN (EAN) 4013364107649, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RE 60
artikelnr.: 907424
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 115 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 185 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	6,8 ohm
Grænsefrekvens leder-PG (f_G )	10,5 MHz
Kapacitet leder-leder (C)	≤ 250 pF
Kapacitet leder-PG (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907424 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907424 è stato aggiunto al carrello.

Apri Web-Shop

Art. 907425 DRL RE 180

GTIN (EAN) 4013364107656, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL RE 180
artikelnr.: 907425
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 280 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 500 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-PG (f_G )	42 MHz
Kapacitet leder-leder (C)	≤ 50 pF
Kapacitet leder-PG (C)	≤ 80 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Jording via	Jordingsramme
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907425 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907425 è stato aggiunto al carrello.

Apri Web-Shop

DRL RD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding i balancerede snitflader. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

5 Prodotti

Art. 907441 DRL RD 12

GTIN (EAN) 4013364107694, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 14 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 12
artikelnr.: 907441
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	14 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	12 V
Max. driftsspænding DC (U_C )	14 V
Max. driftsspænding AC (U_C )	9,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 18 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	2,7 MHz
Kapacitet leder-leder (C)	≤ 2,0 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907441 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907441 è stato aggiunto al carrello.

Apri Web-Shop

Art. 907442 DRL RD 24

GTIN (EAN) 4013364107700, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 24
artikelnr.: 907442
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 36 V
Serieimpedans per leder	2,2 ohm
Grænsefrekvens leder-leder (f_G )	5,4 MHz
Kapacitet leder-leder (C)	≤ 1,1 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907442 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907442 è stato aggiunto al carrello.

Apri Web-Shop

Art. 907443 DRL RD 48

GTIN (EAN) 4013364107717, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 54 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 48
artikelnr.: 907443
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	54 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	48 V
Max. driftsspænding DC (U_C )	54 V
Max. driftsspænding AC (U_C )	38 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 70 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	7,8 MHz
Kapacitet leder-leder (C)	≤ 700 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907443 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907443 è stato aggiunto al carrello.

Apri Web-Shop

Art. 907444 DRL RD 60

GTIN (EAN) 4013364107724, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 70 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 60
artikelnr.: 907444
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	70 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	60 V
Max. driftsspænding DC (U_C )	70 V
Max. driftsspænding AC (U_C )	49,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 95 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	11 MHz
Kapacitet leder-leder (C)	≤ 500 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907444 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907444 è stato aggiunto al carrello.

Apri Web-Shop

Art. 907445 DRL RD 110

GTIN (EAN) 4013364118461, Codice doganale (EU): 85363010, Peso lordo: 3.30 g, UM: 10.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL RD 110
artikelnr.: 907445
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	110 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 250 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	20 MHz
Kapacitet leder-leder (C)	≤ 200 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B ... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907445 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907445 è stato aggiunto al carrello.

Apri Web-Shop

DRL PD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr. Lav differential mode-restspænding og integreret overstrømsbeskyttelse til ADSL, ISDN U_k0 eller a/b-ledere. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 Prodotto

Art. 907430 DRL PD 180

GTIN (EAN) 4013364107670, Codice doganale (EU): 85363010, Peso lordo: 3.90 g, UM: 10.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 180 V
Mærkestrøm: 0,1 A

fabrikat: DEHN
Type: DRL PD 180
artikelnr.: 907430
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	180 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	180 V
Max. driftsspænding DC (U_C )	180 V
Max. driftsspænding AC (U_C )	127 V
Mærkestrøm (I_L )	0,1 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,25 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 270 V
Serieimpedans per leder	10 ohm +/- 15%
Grænsefrekvens leder-leder (f_G )	61 MHz
Kapacitet leder-leder (C)	≤ 80 pF
Udførelse	Indbygget overstrømsbeskyttelse
Driftstemperaturområde (T_U )	0 °C ... +70 °C
Kapslingsklasse	IP 20 (stikket)
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907430 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907430 è stato aggiunto al carrello.

Apri Web-Shop

DRL HD

Beskyttelsesstik (et lederpar), energetisk koordinerbar med DRL-stikmagasin til brug som 1-faset beskyttelse af tilsluttet udstyr med højfrekvente transmissioner som G.703 eller ISDN U_2m, S_2m og S₀. Til montage i EF 10 DRL. Det anbefales kun at installere stikket i kombination med DRL-stikmagasin.

1 Prodotto

Art. 907470 DRL HD 24

GTIN (EAN) 4013364107663, Codice doganale (EU): 85363010, Peso lordo: 5.40 g, UM: 10.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 28 V
Mærkestrøm: 0,4 A

fabrikat: DEHN
Type: DRL HD 24
artikelnr.: 907470
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	O
Max. driftsspænding DC (U_C )	28 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
Serieimpedans per leder	4,7 ohm
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin

Aflederklasse	O
Mærkespænding (U_N )	24 V
Max. driftsspænding DC (U_C )	28 V
Max. driftsspænding AC (U_C )	19,5 V
Mærkestrøm (I_L )	0,4 A
D1 samlet lynstødstrøm (10/350 µs) i kombination med DRL 10 B... (I_imp )	5 kA
D1 lynstødstrøm (10/350 µs) per leder i kombination med DRL 10 B... (I_imp )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) i kombination med DRL 10 B... (I_n )	10 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder i kombination med DRL 10 B... (I_n )	5 kA
C1 mærkeafledestødstrøm (8/20 µs) per leder uden DRL 10 B... (I_n )	0,5 kA
Restspænding leder-PG ved I_impD1 i kombination med DRL 10 B... (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 46 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (100 Ohm) (f_G )	85 MHz
Kapacitet leder-leder (C)	≤ 22 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Stikbar i	LSA-skilleliste 2/10 eller DRL 10 B... stikmagasin
Kapslingmateriale	Polyamid PA 6,6
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 907470 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 907470 è stato aggiunto al carrello.

Apri Web-Shop

DEHNrapid LSA – lynstrøms- / overspændingsafleder

Dettagli

DRL 10 B

Art. 907400 DRL 10 B 180

Non siete autorizzati per eseguire un download 907400.stp

Non siete autorizzati per eseguire un download 907400.igs

Non siete autorizzati per eseguire un download 907400.jt

Non siete autorizzati per eseguire un download 907400.dwg

Non siete autorizzati per eseguire un download 907400m_D.dxf

Non siete autorizzati per eseguire un download DEHN.907400.wspak

Non siete autorizzati per eseguire un download DEHN.907400.edz

Prodotto 907400 è stato aggiunto al blocco note.

Prodotto 907400 è stato aggiunto al carrello.

DRL 10 B FSD

Art. 907401 DRL 10 B 180 FSD

Non siete autorizzati per eseguire un download 907401.stp

Non siete autorizzati per eseguire un download 907401.igs

Non siete autorizzati per eseguire un download 907401.jt

Non siete autorizzati per eseguire un download 907401.dwg

Non siete autorizzati per eseguire un download 907400m_D.dxf

Non siete autorizzati per eseguire un download DEHN.907401.wspak

Non siete autorizzati per eseguire un download DEHN.907401.edz

Prodotto 907401 è stato aggiunto al blocco note.

Prodotto 907401 è stato aggiunto al carrello.

DRL RE

Art. 907421 DRL RE 12

Non siete autorizzati per eseguire un download 907425.stp

Non siete autorizzati per eseguire un download 907425.igs

Non siete autorizzati per eseguire un download 907425.jt

Non siete autorizzati per eseguire un download 907425.dwg

Non siete autorizzati per eseguire un download 907420m_D.dxf

Non siete autorizzati per eseguire un download DEHN.907421.wspak

Non siete autorizzati per eseguire un download DEHN.907421.edz

Prodotto 907421 è stato aggiunto al blocco note.

Prodotto 907421 è stato aggiunto al carrello.

Art. 907422 DRL RE 24

Non siete autorizzati per eseguire un download 907425.stp

Non siete autorizzati per eseguire un download 907425.igs

Non siete autorizzati per eseguire un download 907425.jt

Non siete autorizzati per eseguire un download 907425.dwg

Non siete autorizzati per eseguire un download 907420m_D.dxf

Non siete autorizzati per eseguire un download DEHN.907422.wspak

Non siete autorizzati per eseguire un download DEHN.907422.edz

Prodotto 907422 è stato aggiunto al blocco note.

Prodotto 907422 è stato aggiunto al carrello.

Art. 907423 DRL RE 48

Non siete autorizzati per eseguire un download 907425.stp

Non siete autorizzati per eseguire un download 907425.igs

Non siete autorizzati per eseguire un download 907425.jt

Non siete autorizzati per eseguire un download 907425.dwg

Non siete autorizzati per eseguire un download 907420m_D.dxf

Non siete autorizzati per eseguire un download DEHN.907423.wspak

Non siete autorizzati per eseguire un download DEHN.907423.edz

Prodotto 907423 è stato aggiunto al blocco note.

Prodotto 907423 è stato aggiunto al carrello.

Art. 907424 DRL RE 60

Non siete autorizzati per eseguire un download 907425.stp

Non siete autorizzati per eseguire un download 907425.igs

Non siete autorizzati per eseguire un download 907425.jt

Non siete autorizzati per eseguire un download 907425.dwg

Non siete autorizzati per eseguire un download 907420m_D.dxf

Non siete autorizzati per eseguire un download DEHN.907424.wspak

Non siete autorizzati per eseguire un download DEHN.907424.edz

Prodotto 907424 è stato aggiunto al blocco note.

Prodotto 907424 è stato aggiunto al carrello.

Art. 907425 DRL RE 180

Non siete autorizzati per eseguire un download 907425.stp

Non siete autorizzati per eseguire un download 907425.igs

Non siete autorizzati per eseguire un download 907425.jt

Non siete autorizzati per eseguire un download 907425.dwg

Non siete autorizzati per eseguire un download 907420m_D.dxf

Non siete autorizzati per eseguire un download DEHN.907425.wspak

Non siete autorizzati per eseguire un download DEHN.907425.edz

Prodotto 907425 è stato aggiunto al blocco note.

Prodotto 907425 è stato aggiunto al carrello.

DRL RD

Art. 907441 DRL RD 12

Non siete autorizzati per eseguire un download 907425.stp

Non siete autorizzati per eseguire un download 907425.igs

Non siete autorizzati per eseguire un download 907425.jt
