BLITZDUCTOR VT

Økonomisk beskyttelse af flertrådede snitflader
Snitfladespecifikke udgaver, f.eks RS485 eller telekommunikationsanvendelser
Udgaver til DC-strømforsyning og katodisk beskyttelse

Dettagli

BVT-indkapslingstype med en bredde på 1,5 TE og RJ-tilslutning:
BVT TC1 til beskyttelse af telekommunikationssnitflader.

lorem ipsum — BVT-indkapslingstype med en bredde på 1,5 TE og RJ-tilslutning:
BVT TC1 til beskyttelse af telekommunikationssnitflader.

BVT-indkapslingstype med en bredde på 1,5 TE og skrueklemmer:
BVT AVD/ALD: To beskyttede ledere til DC-strømforsyning

BVT-udgave til beskyttelse af aktive korrosionsbeskyttelses-anlæg.

BVT RS485

Afleder til flere anvendelser, eksempelvis balancerede 4-trådede RS485/422-snitflader eller temperaturfølere. Direkte eller indirekte jordforbindelse af skærm og tilslutning af signaljord (SG).

1 Prodotto

Art. 918401 BVT RS485 5

GTIN (EAN) 4013364074224, Codice doganale (EU): 85363010, Peso lordo: 199.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Mærkespænding DC: 5 V
Max. driftsspænding DC: 6 V
Mærkestrøm: 0,5 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 10 kA

fabrikat: DEHN
Type: BVT RS485 5
artikelnr.: 918401
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	Q
Max. driftsspænding DC (U_C )	6 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	0,8 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	1,7 MHz
Godkendelser	CSA

Aflederklasse	Q
Mærkespænding DC (U_N )	5 V
Max. driftsspænding DC (U_C )	6 V
Mærkestrøm (I_L )	0,5 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	0,8 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 20 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 700 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 8,5 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	1,8 ohm
Grænsefrekvens leder-leder (f_G )	1,7 MHz
Kapacitet leder-leder (C)	≤ 5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilsslutningstværsnit, massiv	0,08-2,5 mm²
Tilsslutningstværsnit, fintrådet	0,08-2,5 mm²
Tilspændingsmoment (tilslutningsklemmer)	0,5 Nm
Jord via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	CSA

Prodotto 918401 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 918401 è stato aggiunto al carrello.

Apri Web-Shop

BVT AVD

Overspændingsafleder med forbedret restspænding til EMC-beskyttelse af elektroniske komponenter med DC-forsyning. Ideelt tilpasset til Siemens PLC. Da der gøres brug af en unipolær diode, skal driftsspændingens polaritet overvåges.

1 Prodotto

Art. 918422 BVT AVD 24

GTIN (EAN) 4013364149267, Codice doganale (EU): 85363010, Peso lordo: 109.10 g, UM: 1.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Mærkespænding DC: 24 V
Max. driftsspænding DC: 35 V
Mærkestrøm ved 80 °C: 10 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 2 kA

fabrikat: DEHN
Type: BVT AVD 24
artikelnr.: 918422
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	W
Max. driftsspænding DC (U_C )	35 V
Mærkestrøm ved 80 °C (I_L )	10 A
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA

Aflederklasse	W
Mærkespænding DC (U_N )	24 V
Max. driftsspænding DC (U_C )	35 V
Mærkestrøm ved 80 °C (I_L )	10 A
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	2 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 70 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 500 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 50 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 450 V
Kapacitet leder-leder (C)	≤ 7 nF
Kapacitet leder-PG (C)	≤ 1,5 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilsslutningstværsnit, massiv	0,5-6,0 mm²
Tilsslutningstværsnit, fintrådet	0,5-4,0 mm²
Tilspændingsmoment (tilslutningsklemmer)	0,8 Nm
Jord via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 918422 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 918422 è stato aggiunto al carrello.

Apri Web-Shop

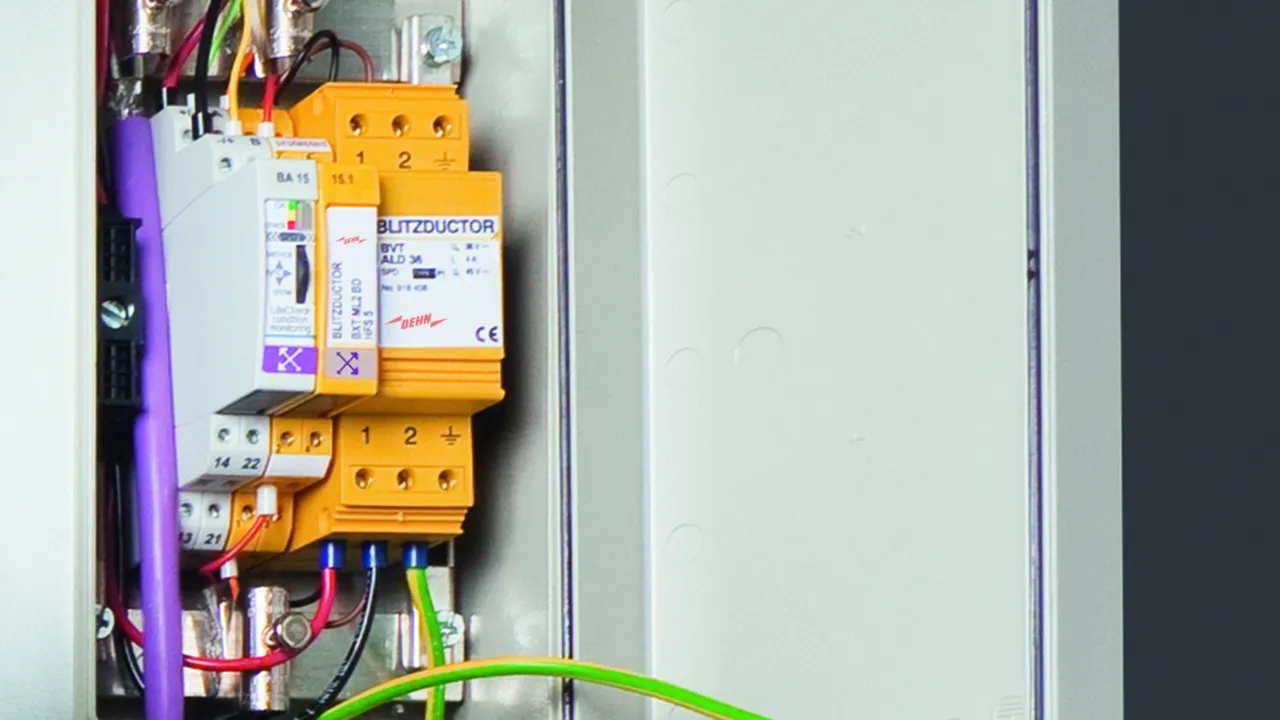

BVT ALD

Energetisk koordinerbar kombiafleder til beskyttelse af DC-forsyning uden jording til DIN-skinnemontage.

2 Prodotti

Art. 918408 BVT ALD 36

GTIN (EAN) 4013364125292, Codice doganale (EU): 85363010, Peso lordo: 122.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Mærkespænding DC: 36 V
Max. driftsspænding DC: 45 V
Mærkestrøm ved 80 °C: 4 A
Mærkestrøm ved 45 °C: 7 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: BVT ALD 36
artikelnr.: 918408
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	M
Max. driftsspænding DC (U_C )	45 V
Mærkestrøm ved 80 °C (I_L )	4 A
Mærkestrøm ved 45 °C (I_L )	7 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	22 µH
Godkendelser	UL

Aflederklasse	M
Mærkespænding DC (U_N )	36 V
Max. driftsspænding DC (U_C )	45 V
Mærkestrøm ved 80 °C (I_L )	4 A
Mærkestrøm ved 45 °C (I_L )	7 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 80 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 60 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 650 V
Serieimpedans per leder	22 µH
Kapacitet leder-leder (C)	≤ 1,5 pF
Kapacitet leder-PG (C)	≤ 100 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilsslutningstværsnit, massiv	0,5-6,0 mm²
Tilsslutningstværsnit, fintrådet	0,5-4,0 mm²
Tilspændingsmoment (tilslutningsklemmer)	0,8 Nm
Jord via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL

Prodotto 918408 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 918408 è stato aggiunto al carrello.

Apri Web-Shop

Art. 918409 BVT ALD 60

GTIN (EAN) 4013364146709, Codice doganale (EU): 85363010, Peso lordo: 122.00 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

File CAD

Mærkespænding DC: 60 V
Max. driftsspænding DC: 65 V
Mærkestrøm ved 80 °C: 4 A
Mærkestrøm ved 45 °C: 7 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 20 kA

fabrikat: DEHN
Type: BVT ALD 60
artikelnr.: 918409
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	M
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm ved 80 °C (I_L )	4 A
Mærkestrøm ved 45 °C (I_L )	7 A
For-sikring ved	U_N ≥ 45 V og I_L ≥ 1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Serieimpedans per leder	22 µH
Godkendelser	UL

Aflederklasse	M
Mærkespænding DC (U_N )	60 V
Max. driftsspænding DC (U_C )	65 V
Mærkestrøm ved 80 °C (I_L )	4 A
Mærkestrøm ved 45 °C (I_L )	7 A
For-sikring ved	U_N ≥ 45 V og I_L ≥ 1 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	2,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	5 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	10 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 120 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 1000 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 90 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 650 V
Serieimpedans per leder	22 µH
Kapacitet leder-leder (C)	≤ 1,0 nF
Kapacitet leder-PG (C)	≤ 100 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilsslutningstværsnit, massiv	0,5-6,0 mm²
Tilsslutningstværsnit, fintrådet	0,5-4,0 mm²
Tilspændingsmoment (tilslutningsklemmer)	0,8 Nm
Jord via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
Godkendelser	UL

Prodotto 918409 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 918409 è stato aggiunto al carrello.

Apri Web-Shop

BVT TC

Energetisk koordinerbar og lækstrømsfri overspændingsafleder til a/b-ledere, ISDN U_k0 eller ADSL med RJ45- og ekstra skrueklemmetilslutninger. RJ45-soklernes pin-layout er kompatibelt med RJ11/12. De parallelle skrueklemmer er mere robuste end RJ45-soklerne og øger den samlede mærkeafledestødstrøm til 10 kA.

1 Prodotto

Art. 918411 BVT TC 1

GTIN (EAN) 4013364093133, Codice doganale (EU): 85363010, Peso lordo: 110.90 g, UM: 1.00 Pakkestørrelse

Immagini

Maggior informazioni

Max. driftsspænding DC: 170 V
Mærkestrøm: 0,2 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 5 kA

fabrikat: DEHN
Type: BVT TC 1
artikelnr.: 918411
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	R
Max. driftsspænding DC (U_C )	170 V
Mærkestrøm (I_L )	0,2 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	17 MHz

Aflederklasse	R
Mærkespænding (U_N )	130 V
Max. driftsspænding DC (U_C )	170 V
Mærkestrøm (I_L )	0,2 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	1 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	2,5 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	5 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 275 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 600 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 240 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	4,7 ohm
Grænsefrekvens leder-leder (f_G )	17 MHz
Kapacitet leder-leder (C)	≤ 300 pF
Kapacitet leder-PG (C)	≤ 15 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 10
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	RJ45 eller klemmer / RJ45 eller klemmer
Tilgængelighed	4/5
Tilsslutningstværsnit, massiv	0,08 - 2,5 mm²
Tilsslutningstværsnit, fintrådet	0,08 - 2,5 mm²
Jord via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21

Prodotto 918411 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 918411 è stato aggiunto al carrello.

Apri Web-Shop

BVT KKS ALD

Energetisk koordinerbar kombiafleder til beskyttelse af ensretteren i en anodestrømkreds (rød). Stikbar fjernmeldekontakt indikerer overbelastning (termoovervågning af varistorene). Installation i stålkapsling er anbefalet. Lav tændspænding opnås med kapacitetskontrol.

1 Prodotto

Art. 918420 BVT KKS ALD 75

GTIN (EAN) 4013364094895, Codice doganale (EU): 85363010, Peso lordo: 229.00 g, UM: 1.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 75 V
Mærkestrøm: 12 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 40 kA

fabrikat: DEHN
Type: BVT KKS ALD 75
artikelnr.: 918420
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	M
Max. driftsspænding DC (U_C )	75 V
Mærkestrøm (I_L )	12 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	3,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
Serieimpedans per leder	5 µH
Grænsefrekvens leder-leder (f_G )	1 MHz
FM-kontakt / kontakttype	Skiftekontakt

Aflederklasse	M
Mærkespænding (U_N )	70 V
Max. driftsspænding DC (U_C )	75 V
Mærkestrøm (I_L )	12 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	3,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	20 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 420 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 420 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 370 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 370 V
Serieimpedans per leder	5 µH
Grænsefrekvens leder-leder (f_G )	1 MHz
Kapacitet leder-leder (C)	≤ 2 nF
Kapacitet leder-PG (C)	≤ 2 nF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilsslutningstværsnit, massiv	0,5-6 mm²
Tilsslutningstværsnit, fintrådet	0,5-4 mm²
Jord via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Rød
Prøvestandarder	IEC 61643-21 / EN 61643-21
FM-kontakt / kontakttype	Skiftekontakt
Brydeevne DC	250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A
Brydeevne AC	250 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²

Prodotto 918420 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 918420 è stato aggiunto al carrello.

Apri Web-Shop

BVT KKS APD

Energetisk koordinerbar kombiafleder til beskyttelse af en sensormålekreds (gul). Stikbar fjernmeldekontakt indikerer overbelastning (termoovervågning af varistorene). Installation i stålkapsling er anbefalet. Lav tændspænding opnås med kapacitetskontrol.

1 Prodotto

Art. 918421 BVT KKS APD 36

GTIN (EAN) 4013364094901, Codice doganale (EU): 85363010, Peso lordo: 130.30 g, UM: 1.00 Pakkestørrelse

Predecessore

Immagini

Maggior informazioni

File CAD

Max. driftsspænding DC: 36,8 V
Mærkestrøm: 0,05 A
C2 samlet mærkeafledestødstrøm (8/20 µs): 40 kA

fabrikat: DEHN
Type: BVT KKS APD 36
artikelnr.: 918421
eller tilsvarende

Certificati

Caratteristiche tecniche

Aflederklasse	M
Max. driftsspænding DC (U_C )	36,8 V
Mærkestrøm (I_L )	0,05 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	3,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
Serieimpedans per leder	55 ohm
FM-kontakt / kontakttype	Skiftekontakt

Aflederklasse	M
Mærkespænding (U_N )	36 V
Max. driftsspænding DC (U_C )	36,8 V
Mærkestrøm (I_L )	0,05 A
D1 lynstødstrøm (10/350 µs) per leder (I_imp )	3,5 kA
D1 samlet lynstødstrøm (10/350 µs) (I_imp )	7 kA
C2 mærkeafledestødstrøm (8/20 µs) per leder (I_n )	20 kA
C2 samlet mærkeafledestødstrøm (8/20 µs) (I_n )	40 kA
Restspænding leder-leder ved I_nC2 (U_P )	≤ 65 V
Restspænding leder-PG ved I_nC2 (U_P )	≤ 800 V
Restspænding leder-leder ved 1 kV/µs C3 (U_P )	≤ 48 V
Restspænding leder-PG ved 1 kV/µs C3 (U_P )	≤ 600 V
Serieimpedans per leder	55 ohm
Grænsefrekvens leder-leder (f_G )	4 dB ved 1 MHz (100 ohm)
Kapacitet leder-leder (C)	≤ 1 nF
Kapacitet leder-PG (C)	≤ 10 pF
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Kapslingsklasse	IP 20
Montage på	35 mm DIN-skinne efter EN 60715
Tilslutning (indgang / udgang)	Skrue / skrue
Tilsslutningstværsnit, massiv	0,5 mm-6 mm²
Tilsslutningstværsnit, fintrådet	0,5 mm-4 mm²
Jord via	Skrueklemme
Kapslingsmateriale	Termoplast, UL 94 V-0
Farve	Gul
Prøvestandarder	IEC 61643-21 / EN 61643-21
FM-kontakt / kontakttype	Skiftekontakt
Brydeevne DC	250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A
Brydeevne AC	250 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm²

Prodotto 918421 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 918421 è stato aggiunto al carrello.

Apri Web-Shop

Results for products (0)

Results for content (0)

BLITZDUCTOR VT

Dettagli
