Relax.
Stai usando uno scaricatore DEHNventil ACI.
Il concetto “Zero preoccupazioni” di DEHN.
DEHNventil ACI, quando la sicurezza sul lavoro si coniuga con il rispetto delle norme puro e semplice.
La protezione dalle sovratensioni non è mai stata così semplice e sicura. Lo scaricatore combinato DEHNventil ACI (tipo 1 + tipo 2 + tipo 3), già pronto per l’uso, garantisce la sicurezza all'interno e in corrispondenza del punto di ingresso del quadro di distribuzione principale a bassa tensione - in questo modo, l'innovativa tecnologia ACI (Advanced Circuit Interruption) è disponibile per la prima volta nella classe di scaricatori di tipo 1.
Soluzioni innovative e dettagliate, come la funzione di disconnessione automatica con visualizzazione della disconnessione della tensione, le opzioni di sostituzione dei moduli su tre lati o la sezione di connessione di 16 mm² Cu sempre uguale, garantiscono la massima sicurezza.
Caratteristiche tecniche
Tutti i vantaggi in sintesi
Un concetto di montaggio innovativo per una maggiore sicurezza sul lavoro
La funzione di disconnessione elettrica automatica del modulo di sicurezza in caso di guasto consente di sostituire il modulo in modo sicuro mentre il sistema è in funzione e nel rispetto delle norme di sicurezza e salute sul lavoro. Il modulo di protezione privo di tensione può essere rimosso sia lateralmente che frontalmente. Questo consente una sostituzione sicura in qualsiasi scenario di installazione.
Conformità alle norme semplificata
L'assenza di un fusibile di sicurezza e il montaggio diretto su un cappello superiore o su una sbarra di terra consentono di rispettare facilmente la lunghezza del cavo prescritta di max. 0,5 m.
Sicurezza di dimensionamento per tre
Puoi già dimenticarti il tempo trascorso a dimensionare i prefusibili, la selettività e la sezione dei collegamenti. Il nuovo DEHNventil ACI è già dotato di una combinazione integrata di interruttore e spinterometro che si adatta perfettamente allo scaricatore. Questo significa: niente prefusibili, niente errori di dimensionamento e sempre la stessa sezione di soli 16 mm² Cu.
Montaggio agevole
Oltre alla massima flessibilità, questa soluzione di sistema compatta offre anche libertà nel posizionamento e nel collegamento dello scaricatore di sovratensione. Lo spinterometro integrato consente di risparmiare spazio prezioso per l'installazione e permette un montaggio flessibile su guide DIN, sbarre collettrici o pareti del quadro.
Alta disponibilità degli impianti
Grazie all'isolamento sicuro del modulo di protezione dall'alimentazione, il sistema può continuare ad essere utilizzato senza interruzioni anche in caso di manutenzione. Se le condizioni del sistema lo consentono, la manutenzione può essere effettuata durante il funzionamento. La manutenzione può essere effettuata durante il funzionamento. In questo modo si riducono al minimo i costosi tempi di inattività. Inoltre, DEHNventil ACI offre i consueti parametri prestazionali di eccellenza (100 kA di portata di corrente di fulmine / 100 kA di resistenza alla corrente di cortocircuito) con la migliore protezione possibile (certificazione di tipo 1+2+3 con protezione delle utenze finali).
Manutenzione rapida, semplice e sicura
In DEHNventil ACI è integrato di serie un segnale di stato elettrico tramite segnalazione remota. In caso di guasto, la funzione di disconnessione scollega il modulo di protezione dal modulo base e quindi in modo sicuro dall'alimentazione. Questo è indicato visivamente su tutti e quattro i lati dello scaricatore e crea una condizione di sicurezza a vantaggio del personale addetto alla manutenzione.
Le caratteristiche del prodotto in sintesi
Per la massima disponibilità del sistema: DEHNventil ACI
Da oltre 100 anni DEHN è sinonimo di innovazione e progresso tecnico. Con gli scaricatori CI e ACI, DEHN ha creato soluzioni salvaspazio per la moderna protezione dalle sovratensioni. CI è l'acronimo di Circuit Interruption e significa che un fusibile dimensionato in modo ottimale è già integrato nell'SPD (Surge Protection Device). Con la tecnologia ACI (Advanced Circuit Interruption) introdotta nel 2018, questo fusibile è stato sostituito da una combinazione di interruttore e spinterometro. Queste e altre caratteristiche innovative rendono DEHNventil ACI la soluzione più semplice e sicura. Le nostre classi di scaricatori in sintesi:
Il concetto “Zero preoccupazioni”
di DEHN
La tecnologia ACI: Massima sicurezza nel quadro
Puoi già dimenticarti del tempo impiegato a dimensionare il prefusibile! I nostri scaricatori di tipo 1 e 2 con tecnologia ACI sono dotati di una combinazione integrata di interruttore e spinterometro. In questo modo è possibile eliminare completamente il tipico prefusibile. Questo offre sicurezza, rende flessibile l'assemblaggio e aumenta la disponibilità dell'impianto.
La tecnologia DEHN ACI
- Affidabilità e disponibilità degli impianti ai massimi livelli
- Sicurezza di dimensionamento e risparmio di spazio grazie all'eliminazione del prefusibile separato
- Lunga durata grazie all'elevata resistenza TOV e all'assenza di corrente di dispersione
- Installazione semplice grazie alla sezione di collegamento ridotta
Varianti del prodotto
Disponibile a fine 2024
/www.dehn.it/store/f/50797098/HDVORSCHAU/961405_o.Zul..jpg)

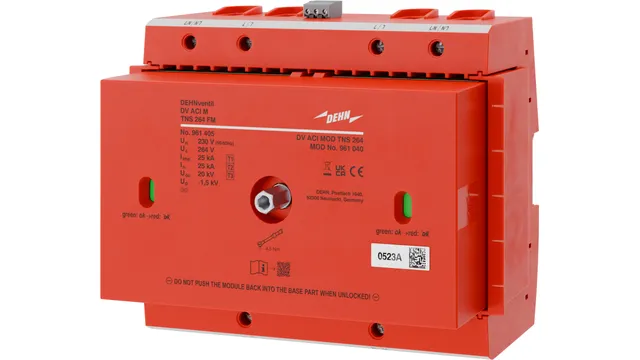

961405
DEHNventil ACI M TNS 264 (FM)
Scaricatore combinato quadripolare DEHNventil ACI M TNS, tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11 su base spinterometrica con commutatore spinterometrico ACI integrato. Elevatissima continuità di servizio dell’impianto grazie alla limitazione di corrente susseguente RADAX-Flow. Permette la protezione di utenze finali.
/www.dehn.it/store/f/50797090/HDVORSCHAU/961305_o.Zul.jpg)

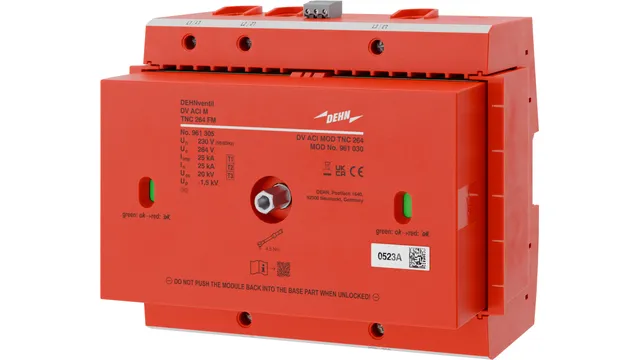

961305
DEHNventil ACI M TNC 264 (FM)
Scaricatore combinato tripolare DEHNventil ACI M TNC, tipo 1 + tipo 2 + tipo 3 secondo la norma EN 61643-11 su base spinterometrica con commutatore spinterometrico ACI integrato. Elevatissima continuità di servizio dell’impianto grazie alla limitazione di corrente susseguente RADAX-Flow. Permette la protezione di utenze finali.
Download
| Flyer | DEHNventil ACI | Lo scaricatore combinato di tipo 1+2+3 precablato con tecnologia ACI | .pdf 0.3 MB |
Avete domande sul nuovo DEHNventil ACI?
Saremo lieti di rispondere alle vostre domande sul nuovo DEHNventil ACI. Chiamateci al numero +39 0471 561300 o inviateci un'e-mail. Saremo lieti di ascoltarvi!
[email protected] +39 0471 561300
