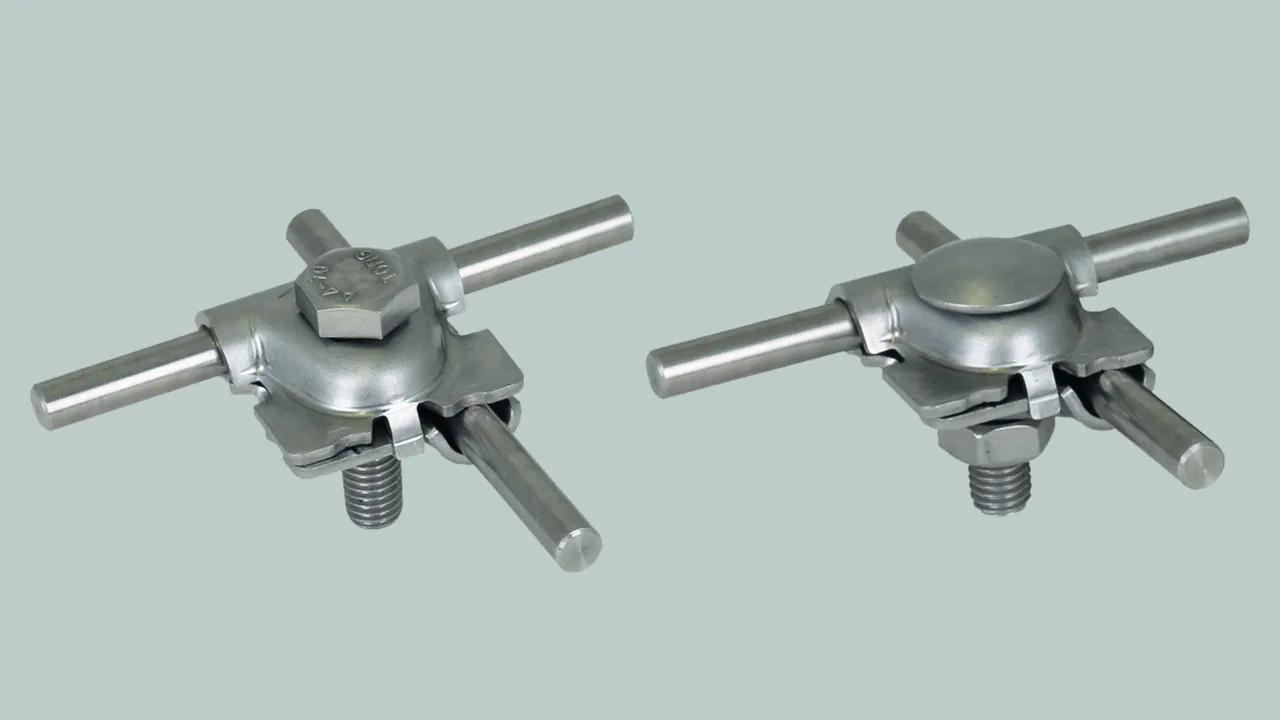

Morsetti MV con perno di bloccaggio

Morsetto di collegamento multiuso con perno di bloccaggio per l’utilizzo universale come morsetto a croce, a T e parallelo; in due parti.

Il perno di bloccaggio serve a bloccare in modo sicuro il morsetto MV in caso di disposizione a croce.

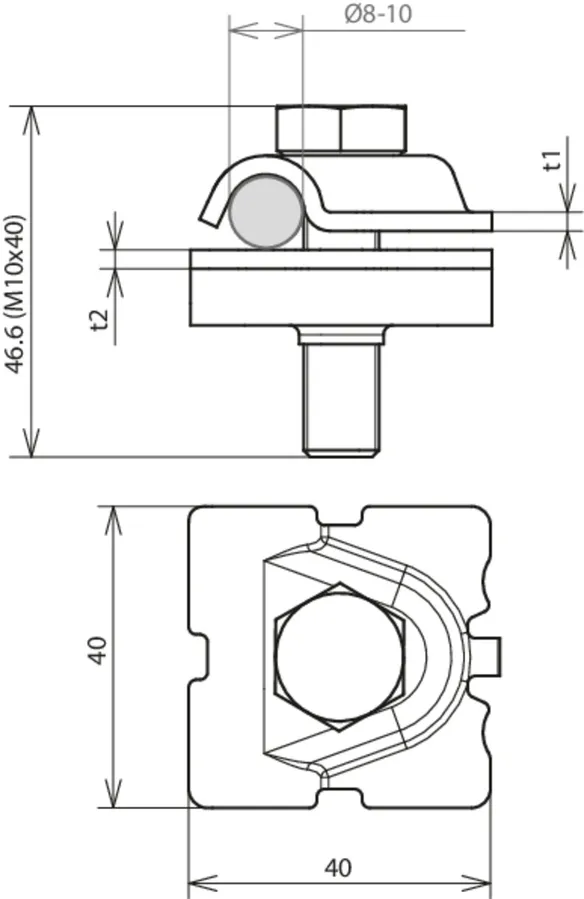

Con vite a testa esagonale

Morsetto di collegamento multiuso per l’utilizzo universale come morsetto a croce, a T e parallelo per collegamenti fuori terra e sotto terra.
Il perno di bloccaggio serve a bloccare in modo sicuro il morsetto MV in caso di disposizione a croce.

1 Prodotto

Art. 391079 MVK AR 8.10 SKM10X40 V4A

GTIN (EAN) 4013364487130, Codice doganale (EU): 85359000, Peso lordo: 95.18 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

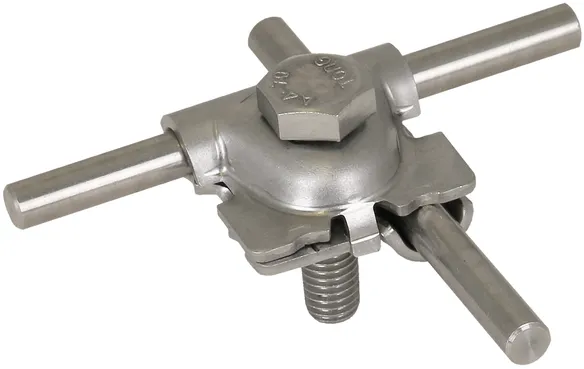

Morsetto MV con vite a testa esagonale acciaio inox (V4A)
Morsetto di collegamento multiuso
con protezione contro lo svitamento
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa esagonale e
filetto nella parte inferiore
Materiale del morsetto: Acciaio inox (V4A)
Campo di serraggio Td: 8-10 mm
Campo di serraggio (semirigido / cordato): 35-70 mm2
Spessore del materiale: 2,5 / 2,5 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento normativo: DIN EN 62561-1

Fabbricato: DEHN
Tipo: MVK AR 8.10 SKM10X40 V4A
Art.: 391079
o similare.

Certificati

Caratteristiche tecniche

Materiale del morsetto	Acciaio inox (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Campo di serraggio Td	8-10 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Vite	di M10 x 40 mm
Materiale della vite / del dado	Acciaio inox (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Riferimento normativo	DIN EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,8 *) kA
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Materiale del morsetto	Acciaio inox (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Campo di serraggio Td	8-10 mm
Campo di serraggio (semirigido / cordato)	35-70 mm²
Spessore del materiale (t1 / t2)	2,5 / 2,5 mm
Vite	di M10 x 40 mm
Materiale della vite / del dado	Acciaio inox (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Portata di corrente di fulmine (10/350 µs)	& / = *⁾
Riferimento normativo	DIN EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,8 *) kA
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Prodotto 391079 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 391079 è stato aggiunto al carrello.

Apri Web-Shop

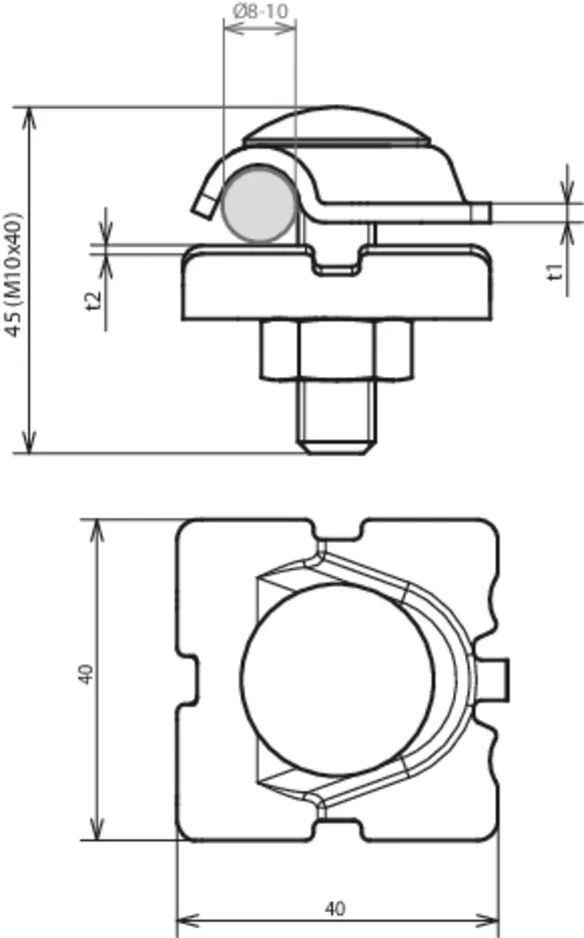

Con vite a testa piatta

1 Prodotto

Art. 391070 MVK AR 8.10 FRM10X40 V4A

GTIN (EAN) 4013364487123, Codice doganale (EU): 85359000, Peso lordo: 105.00 g, UM: 50.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

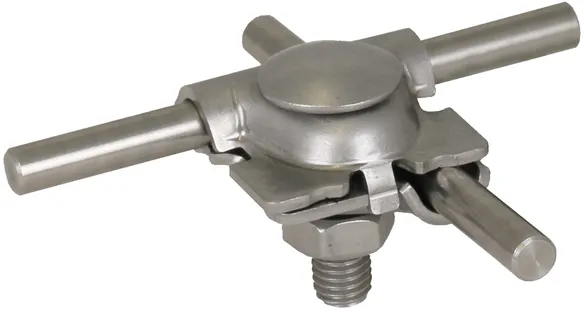

Morsetto MV con vite a testa piatta Acciaio inox (V4A)
Morsetto di collegamento multiuso
con protezione contro lo svitamento
per l’utilizzo universale
come morsetto a croce, a T e parallelo
per conduttore a sezione tonda
Idoneo alla corrente di fulmine
collaudato secondo la noma EN 62561-1
con vite a testa piatta
Materiale del morsetto: Acciaio inox (V4A)
Campo di serraggio Td: 8-10 mm
Spessore del materiale: 3,0 / 2,5 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
ASTM / AISI:: 316Ti / 316L / 316
Riferimento normativo: DIN EN 62561-1

Fabbricato: DEHN
Tipo: MVK AR 8.10 FRM10X40 V4A
Art.: 391070
o similare.

Certificati

Caratteristiche tecniche

Materiale del morsetto	Acciaio inox (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Campo di serraggio Td	8-10 mm
Vite	e M10 x 40 mm
Materiale della vite / del dado	Acciaio inox (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Riferimento normativo	DIN EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,8 *) kA
*⁾ Per l'attribuzione precisa vedere il certificato di prova.

Materiale del morsetto	Acciaio inox (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Campo di serraggio Td	8-10 mm
Spessore del materiale (t1 / t2)	3,0 / 2,5 mm
Vite	e M10 x 40 mm
Materiale della vite / del dado	Acciaio inox (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
ASTM / AISI:	316Ti / 316L / 316
Portata di corrente di fulmine (10/350 µs)	& / = *⁾
Riferimento normativo	DIN EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,8 *) kA
*⁾ Per l'attribuzione precisa vedere il certificato di prova.
