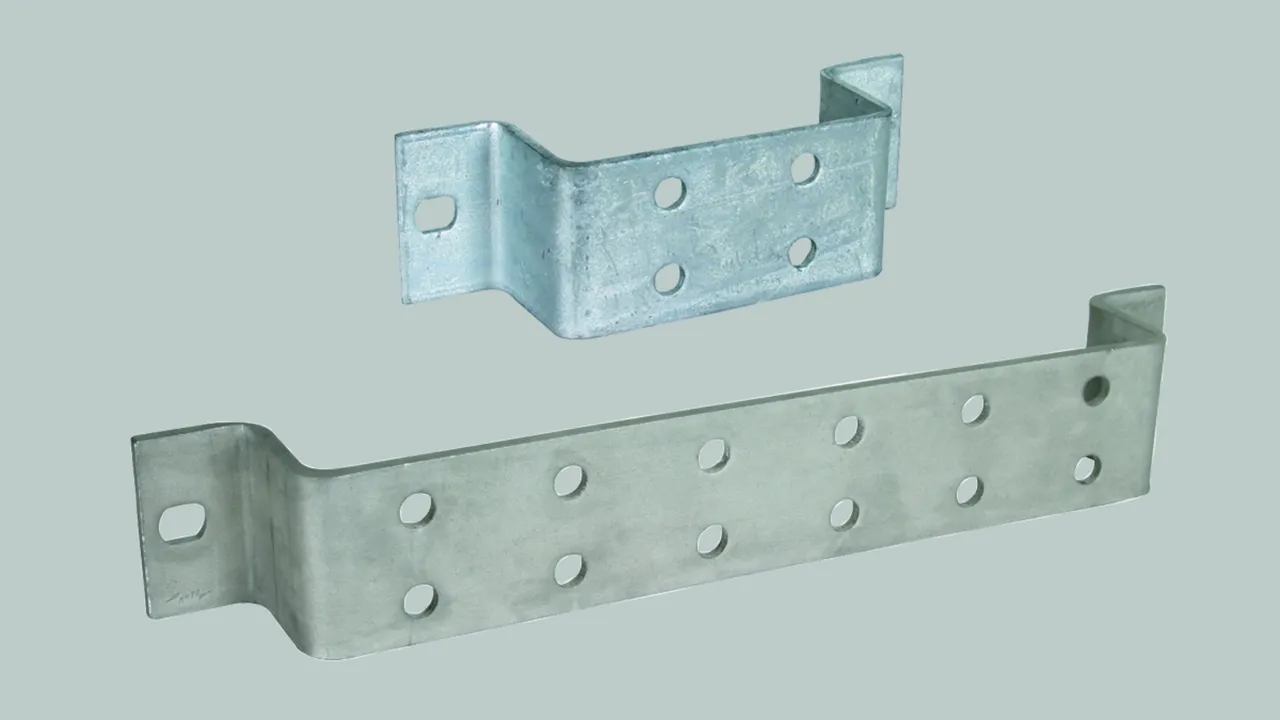

Barra di messa a terra a due file

Barra di messa a terra da avvitare su costruzioni in acciaio, distanza dei fori 50 mm.

Possibilità di collegamento:
– conduttore piatto con foro: con vite esagonale M10, dado e grova
– conduttore piatto fino a -40 mm) senza foro: con cavallotto del morsetto di sezionamento e p.es. Art. 454 100
– conduttore tondo: con connettore KS p.es. Art. 301 000 / 301 019 oppure con cavallotto di fissaggio p.es. Art. 390 150

2x 2 collegamenti

2 Prodotti

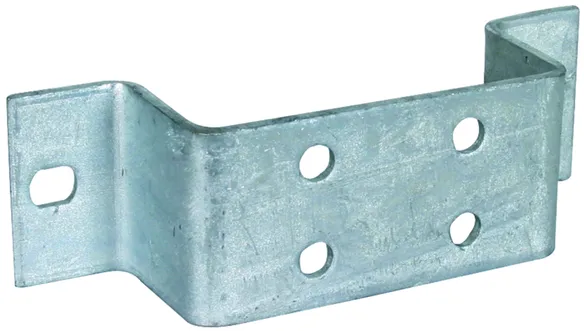

Art. 472023 ES 2X2 ASB11 STTZN

GTIN (EAN) 4013364030312, Codice doganale (EU): 85369010, Peso lordo: 517.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472023.stp

      Non siete autorizzati per eseguire un download 472023.stp

      Login
    • 472023.iges

      Non siete autorizzati per eseguire un download 472023.iges

      Login
    • 472023.jt

      Non siete autorizzati per eseguire un download 472023.jt

      Login
    • 472023.dwg

      Non siete autorizzati per eseguire un download 472023.dwg

      Login

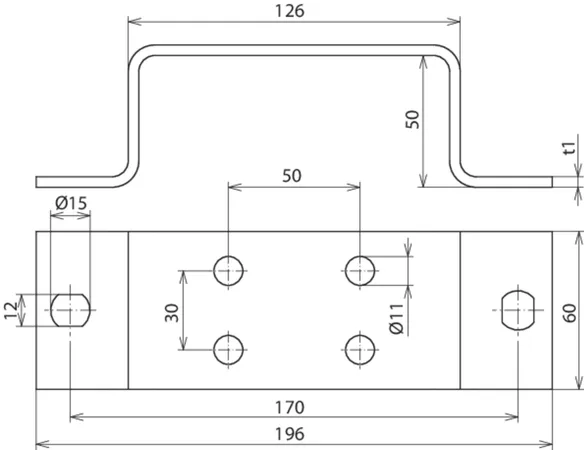

    • 472023m_D.dxf

      Non siete autorizzati per eseguire un download 472023m_D.dxf

      Login
Barra di messa a terra a due file 2x 4 collegamenti Fe/tZn
Barra di messa a terra da avvitare su costruzioni in acciaio 2x 4 collegamenti
Materiale: Fe/tZn
Sezione: 240 mm2
Fori Ø: 11 mm
Dimensioni: 196 x 60 x 4 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 2X2 ASB11 STTZN
Art.: 472023
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/tZn
Sezione 240 mm2
Fori Ø 11 mm
Dimensioni (lu x la x p) 196 x 60 x 4 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472023 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472023 è stato aggiunto al carrello.

Apri Web-Shop

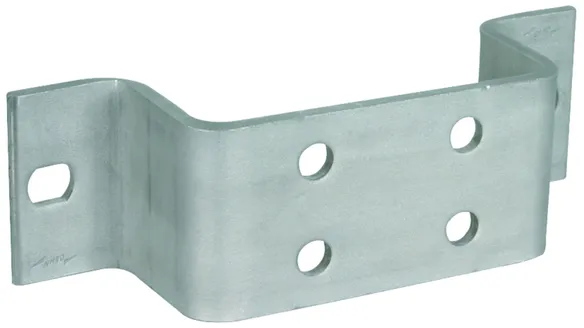

Art. 472109 ES 2X2 ASB11 V2A

GTIN (EAN) 4013364074477, Codice doganale (EU): 85369010, Peso lordo: 604.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472109.stp

      Non siete autorizzati per eseguire un download 472109.stp

      Login
    • 472109.iges

      Non siete autorizzati per eseguire un download 472109.iges

      Login
    • 472109.jt

      Non siete autorizzati per eseguire un download 472109.jt

      Login
    • 472109.dwg

      Non siete autorizzati per eseguire un download 472109.dwg

      Login
    • 472023m_D.dxf

      Non siete autorizzati per eseguire un download 472023m_D.dxf

      Login
Barra di messa a terra a due file 2x 2 collegamenti INOX
Barra di messa a terra da avvitare su costruzioni in acciaio 2x 2 collegamenti
Materiale: INOX
Sezione: 300 mm2
Fori Ø: 11 mm
Dimensioni: 196 x 60 x 5 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 2X2 ASB11 V2A
Art.: 472109
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Sezione 300 mm2
Fori Ø 11 mm
Dimensioni (lu x la x p) 196 x 60 x 5 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472109 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472109 è stato aggiunto al carrello.

Apri Web-Shop

2x 3 collegamenti

2 Prodotti

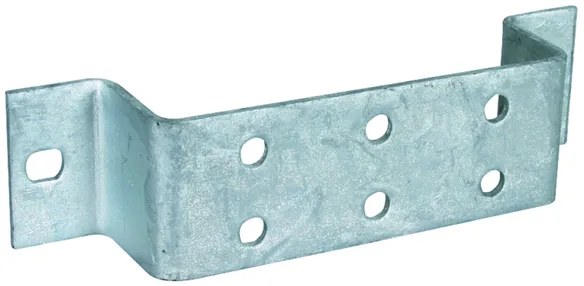

Art. 472022 ES 2X3 ASB11 STTZN

GTIN (EAN) 4013364030305, Codice doganale (EU): 85369010, Peso lordo: 588.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472022.stp

      Non siete autorizzati per eseguire un download 472022.stp

      Login
    • 472022.igs

      Non siete autorizzati per eseguire un download 472022.igs

      Login
    • 472022.jt

      Non siete autorizzati per eseguire un download 472022.jt

      Login
    • 472022.dwg

      Non siete autorizzati per eseguire un download 472022.dwg

      Login

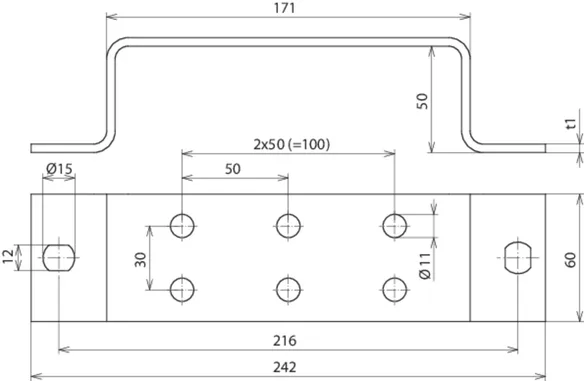

    • 472022m_D.dxf

      Non siete autorizzati per eseguire un download 472022m_D.dxf

      Login
Barra di messa a terra a due file 2x 3 collegamenti Fe/tZn
Barra di messa a terra da avvitare su costruzioni in acciaio 2x 3 collegamenti
Materiale: Fe/tZn
Sezione: 240 mm2
Fori Ø: 11 mm
Dimensioni: 242 x 60 x 4 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 2X3 ASB11 STTZN
Art.: 472022
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/tZn
Sezione 240 mm2
Fori Ø 11 mm
Dimensioni (lu x la x p) 242 x 60 x 4 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472022 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472022 è stato aggiunto al carrello.

Apri Web-Shop

Art. 472119 ES 2X3 ASB11 V2A

GTIN (EAN) 4013364074484, Codice doganale (EU): 85369010, Peso lordo: 740.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472022.stp

      Non siete autorizzati per eseguire un download 472022.stp

      Login
    • 472022.igs

      Non siete autorizzati per eseguire un download 472022.igs

      Login
    • 472022.jt

      Non siete autorizzati per eseguire un download 472022.jt

      Login
    • 472022.dwg

      Non siete autorizzati per eseguire un download 472022.dwg

      Login
    • 472022m_D.dxf

      Non siete autorizzati per eseguire un download 472022m_D.dxf

      Login
Barra di messa a terra a due file 2x 3 collegamenti INOX
Barra di messa a terra da avvitare su costruzioni in acciaio 2x 3 collegamenti
Materiale: INOX
Sezione: 300 mm2
Fori Ø: 11 mm
Dimensioni: 242 x 60 x 5 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 2X3 ASB11 V2A
Art.: 472119
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Sezione 300 mm2
Fori Ø 11 mm
Dimensioni (lu x la x p) 242 x 60 x 5 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472119 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472119 è stato aggiunto al carrello.

Apri Web-Shop

2x 4 collegamenti

2 Prodotti

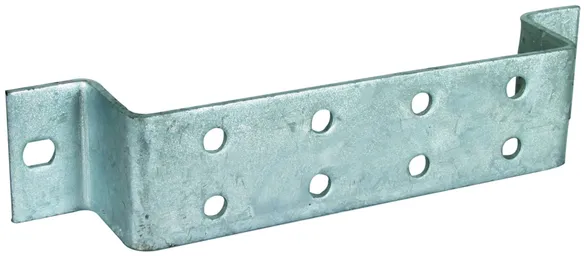

Art. 472024 ES 2X4 ASB11 STTZN

GTIN (EAN) 4013364034495, Codice doganale (EU): 85369010, Peso lordo: 677.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472024.stp

      Non siete autorizzati per eseguire un download 472024.stp

      Login
    • 472024.igs

      Non siete autorizzati per eseguire un download 472024.igs

      Login
    • 472024.jt

      Non siete autorizzati per eseguire un download 472024.jt

      Login
    • 472024.dwg

      Non siete autorizzati per eseguire un download 472024.dwg

      Login
    • 472024m_D.dxf

      Non siete autorizzati per eseguire un download 472024m_D.dxf

      Login
Barra di messa a terra a due file 2x 6 collegamenti Fe/tZn
Barra di messa a terra da avvitare su costruzioni in acciaio 2x 6 collegamenti
Materiale: Fe/tZn
Sezione: 240 mm2
Fori Ø: 11 mm
Dimensioni: 293 x 60 x 4 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 2X4 ASB11 STTZN
Art.: 472024
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/tZn
Sezione 240 mm2
Fori Ø 11 mm
Dimensioni (lu x la x p) 293 x 60 x 4 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472024 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472024 è stato aggiunto al carrello.

Apri Web-Shop

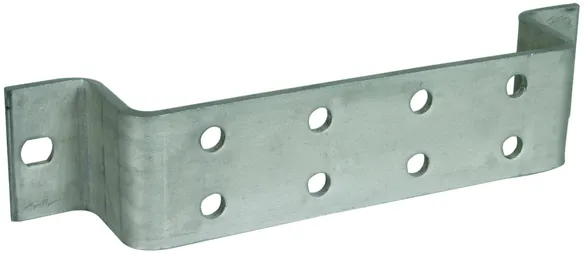

Art. 472129 ES 2X4 ASB11 V2A

GTIN (EAN) 4013364074491, Codice doganale (EU): 85369010, Peso lordo: 841.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472024.stp

      Non siete autorizzati per eseguire un download 472024.stp

      Login
    • 472024.igs

      Non siete autorizzati per eseguire un download 472024.igs

      Login
    • 472024.jt

      Non siete autorizzati per eseguire un download 472024.jt

      Login
    • 472024.dwg

      Non siete autorizzati per eseguire un download 472024.dwg

      Login
    • 472024m_D.dxf

      Non siete autorizzati per eseguire un download 472024m_D.dxf

      Login
Barra di messa a terra a due file 2x 4 collegamenti INOX
Barra di messa a terra da avvitare su costruzioni in acciaio 2x 4 collegamenti
Materiale: INOX
Sezione: 300 mm2
Fori Ø: 11 mm
Dimensioni: 293 x 60 x 5 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 2X4 ASB11 V2A
Art.: 472129
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Sezione 300 mm2
Fori Ø 11 mm
Dimensioni (lu x la x p) 293 x 60 x 5 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472129 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472129 è stato aggiunto al carrello.

Apri Web-Shop

2x 6 collegamenti

2 Prodotti

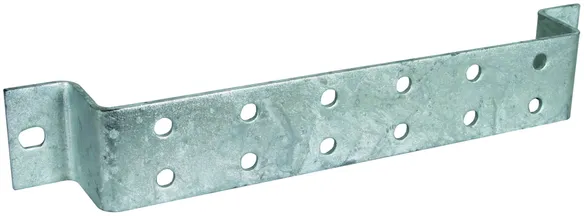

Art. 472021 ES 2X6 ASB11 STTZN

GTIN (EAN) 4013364027879, Codice doganale (EU): 85369010, Peso lordo: 866.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472139.stp

      Non siete autorizzati per eseguire un download 472139.stp

      Login
    • 472139.igs

      Non siete autorizzati per eseguire un download 472139.igs

      Login
    • 472139.jt

      Non siete autorizzati per eseguire un download 472139.jt

      Login
    • 472139.dwg

      Non siete autorizzati per eseguire un download 472139.dwg

      Login
    • 472021m_D.dxf

      Non siete autorizzati per eseguire un download 472021m_D.dxf

      Login
Barra di messa a terra a due file 2x 2 collegamenti Fe/tZn
Barra di messa a terra da avvitare su costruzioni in acciaio 2x 2 collegamenti
Materiale: Fe/tZn
Sezione: 240 mm2
Fori Ø: 11 mm
Dimensioni: 393 x 60 x 4 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 2X6 ASB11 STTZN
Art.: 472021
o similare.

Certificati



Caratteristiche tecniche

Materiale Fe/tZn
Sezione 240 mm2
Fori Ø 11 mm
Dimensioni (lu x la x p) 393 x 60 x 4 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472021 è stato aggiunto al carrello.

Apri Web-Shop

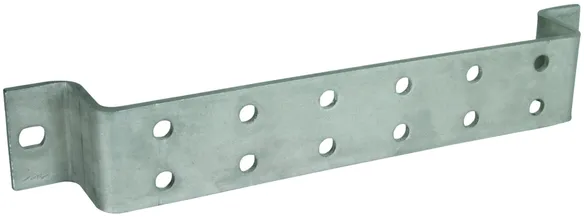

Art. 472139 ES 2X6 ASB11 V2A

GTIN (EAN) 4013364074507, Codice doganale (EU): 85369010, Peso lordo: 1.10 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 472139.stp

      Non siete autorizzati per eseguire un download 472139.stp

      Login
    • 472139.igs

      Non siete autorizzati per eseguire un download 472139.igs

      Login
    • 472139.jt

      Non siete autorizzati per eseguire un download 472139.jt

      Login
    • 472139.dwg

      Non siete autorizzati per eseguire un download 472139.dwg

      Login
    • 472021m_D.dxf

      Non siete autorizzati per eseguire un download 472021m_D.dxf

      Login
Barra di messa a terra a due file 2x 6 collegamenti INOX
Barra di messa a terra da avvitare su costruzioni in acciaio 2x 6 collegamenti
Materiale: INOX
Sezione: 300 mm2
Fori Ø: 11 mm
Dimensioni: 393 x 60 x 5 mm
Fissaggio: [2x] 12 x 15 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ES 2X6 ASB11 V2A
Art.: 472139
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Sezione 300 mm2
Fori Ø 11 mm
Dimensioni (lu x la x p) 393 x 60 x 5 mm
Fissaggio [2x] 12 x 15 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Prodotto 472139 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 472139 è stato aggiunto al carrello.

Apri Web-Shop
