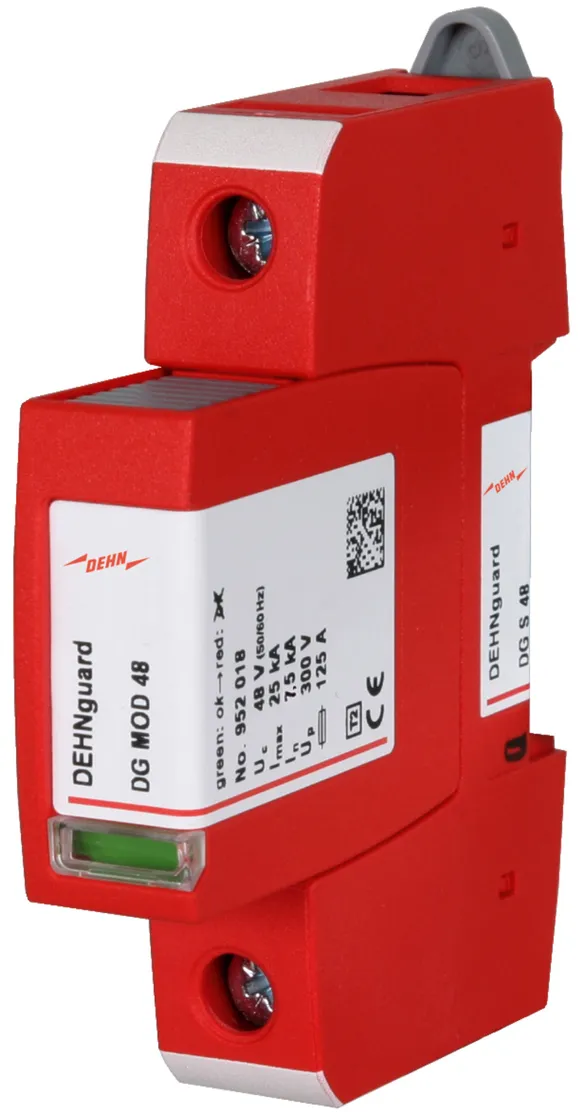

Art. 952078 DG S 48

GTIN (EAN) 4013364119468, Codice doganale (EU): 85363030, Peso lordo: 120.10 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard S 48
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 48 V AC / 60 V DC
Livello di protezione: <= 0,33 kV
Corrente impulsiva nominale di scarica: 7,5 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 48
Art.: 952078
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	48 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	7,5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 0,33 kV
Protezione max da sovraccorrente in rete	125 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	42 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	48 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	7,5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 0,33 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	70 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	90 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880

Prodotto 952078 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952078 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952071 DG S 75

GTIN (EAN) 4013364109834, Codice doganale (EU): 85363030, Peso lordo: 117.60 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard S 75
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 75 V AC / 100 V DC
Livello di protezione: <= 0,4 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 75
Art.: 952071
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,4 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	60 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	100 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,4 kV
Livello di protezione con 5 kA (U_P )	≤ 0,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	90 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	115 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
– Grado di protezione (U_P )	≤ 0,5 kV

Prodotto 952071 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952071 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952072 DG S 150

GTIN (EAN) 4013364109858, Codice doganale (EU): 85363030, Peso lordo: 119.60 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

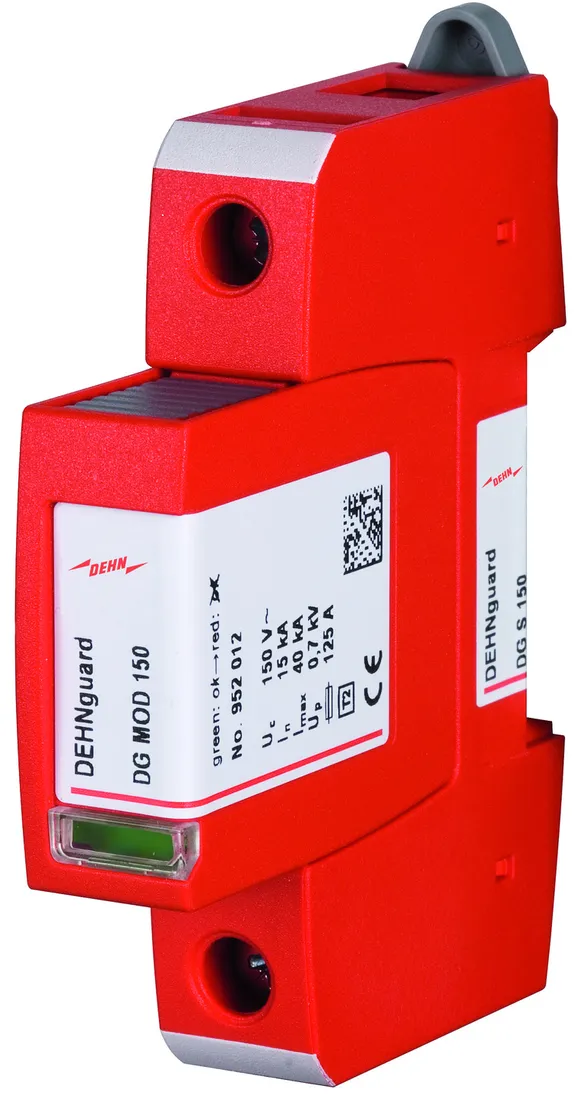

Limitatore di sovratensione DEHNguard S 150
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 150 V AC / 200 V DC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 150
Art.: 952072
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	200 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA

Prodotto 952072 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952072 è stato aggiunto al carrello.

Apri Web-Shop

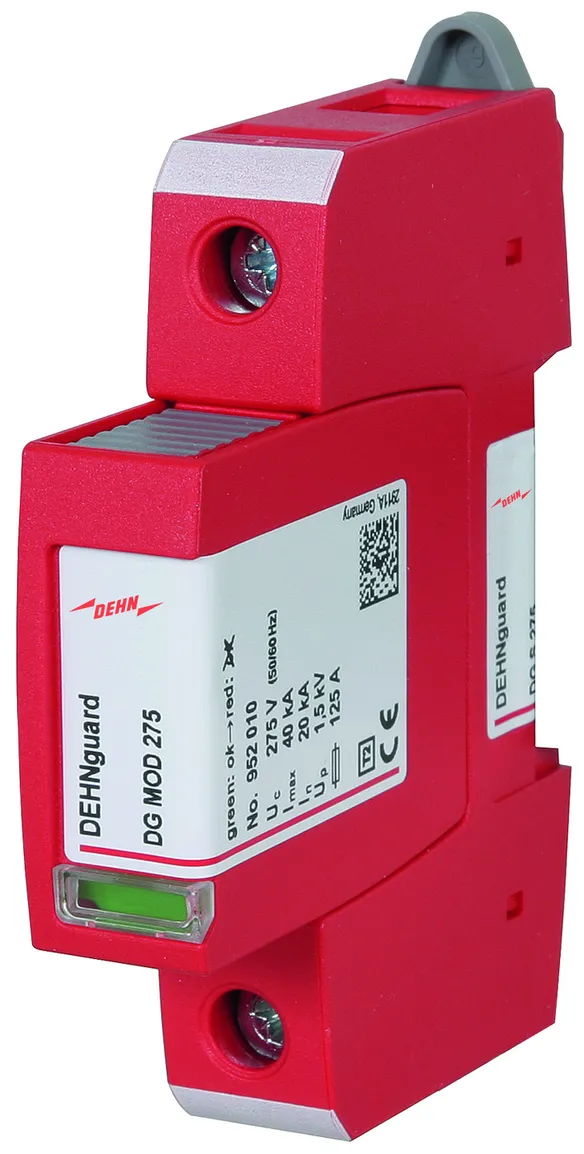

Art. 952070 DG S 275

GTIN (EAN) 4013364108493, Codice doganale (EU): 85363030, Peso lordo: 140.40 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard S 275
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 275 V AC / 350 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 275
Art.: 952070
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

VA-Tabelle
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952070 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952070 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952073 DG S 320

GTIN (EAN) 4013364109872, Codice doganale (EU): 85363030, Peso lordo: 129.90 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard S 320
Limitatore di sovratensione unipolare, modulare, innessatbile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 320 V AC / 420 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 320
Art.: 952073
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	420 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA

Prodotto 952073 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952073 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952074 DG S 385

GTIN (EAN) 4013364108516, Codice doganale (EU): 85363030, Peso lordo: 133.50 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

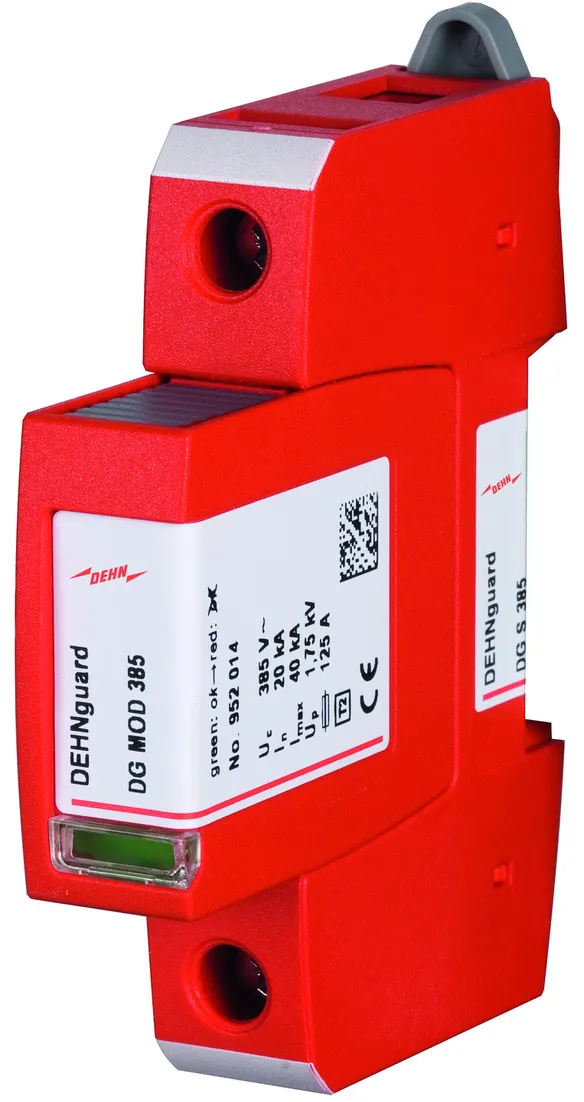

Limitatore di sovratensione DEHNguard S 385
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 385 V AC / 500 V DC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 385
Art.: 952074
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	500 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	385 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA

Prodotto 952074 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952074 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952075 DG S 440

GTIN (EAN) 4013364109896, Codice doganale (EU): 85363030, Peso lordo: 152.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard S 440
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 440 V AC / 585 V DC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 440
Art.: 952075
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	585 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA

Prodotto 952075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952075 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952076 DG S 600

GTIN (EAN) 4013364109919, Codice doganale (EU): 85363030, Peso lordo: 146.90 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

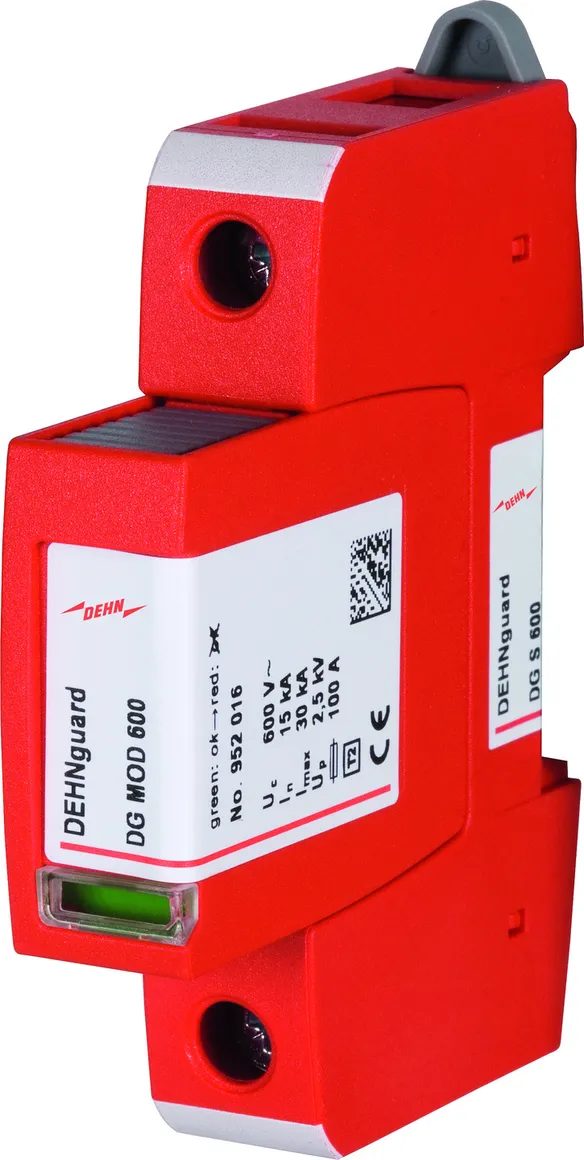

Limitatore di sovratensione DEHNguard S 600
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 600 V AC / 600 V DC
Livello di protezione: <= 2,5 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 600
Art.: 952076
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 2,5 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, VDE, UL, CSA

VA-Tabelle
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	600 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 2,5 kV
Livello di protezione con 5 kA (U_P )	≤ 2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	700 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	600 V
– Tensione nominale AC (U_N )	480 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952076 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952076 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952098 DG S 48 FM

GTIN (EAN) 4013364119475, Codice doganale (EU): 85363030, Peso lordo: 133.86 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

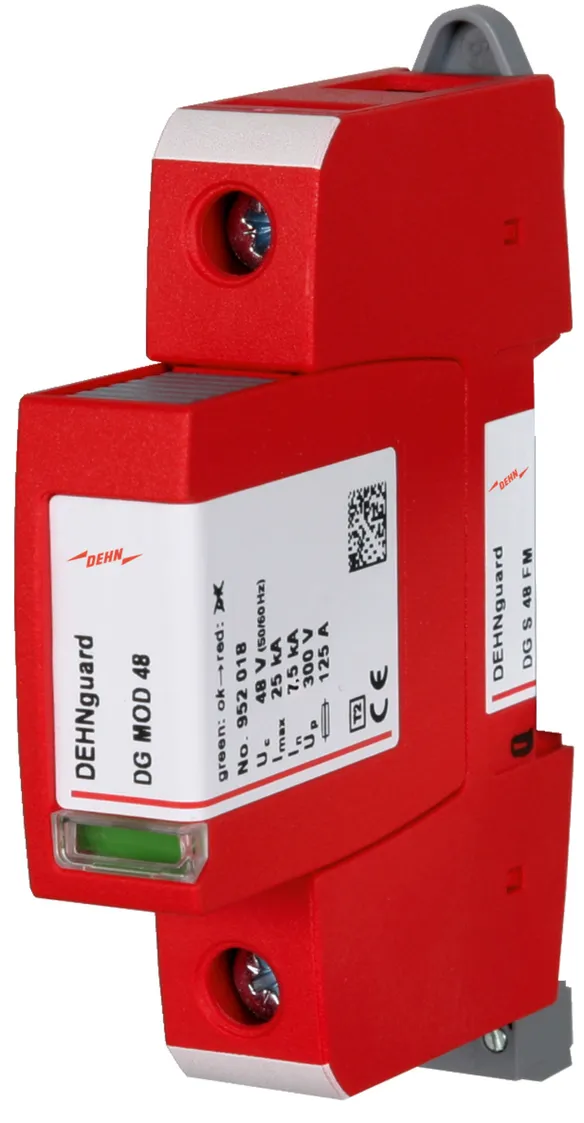

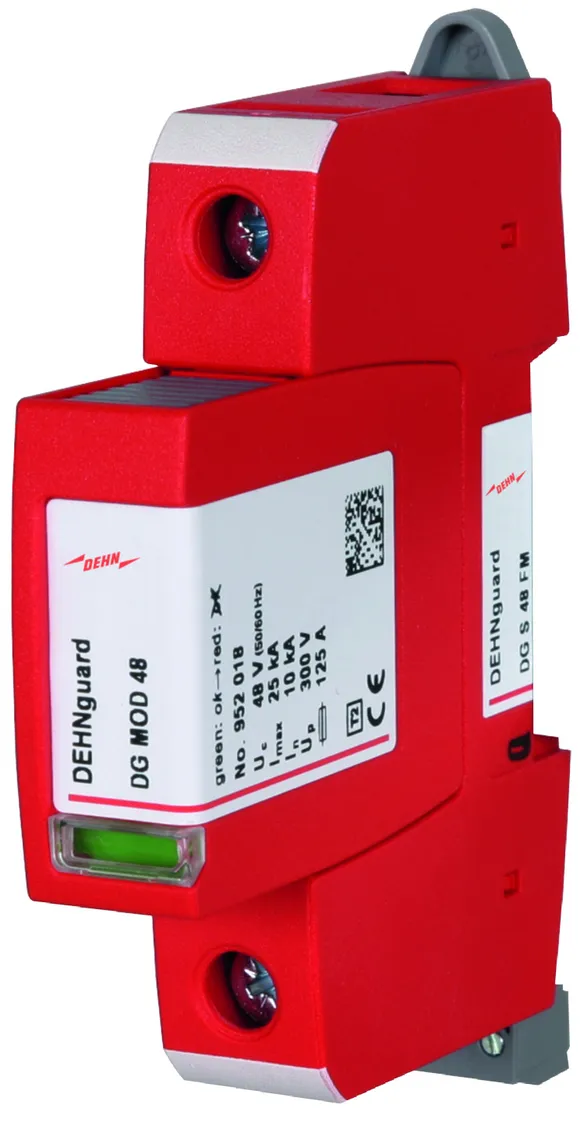

Limitatore di sovratensione DEHNguard S 48 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 48 V AC / 60 V DC
Livello di protezione: <= 0,33 kV
Corrente impulsiva nominale di scarica: 7,5 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 48 FM
Art.: 952098
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	48 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	7,5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 0,33 kV
Protezione max da sovraccorrente in rete	125 A gG
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	42 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	48 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	60 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	7,5 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 0,33 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	70 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	90 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952098 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952098 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952091 DG S 75 FM

GTIN (EAN) 4013364109841, Codice doganale (EU): 85363030, Peso lordo: 120.40 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard S 75 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 75 V AC / 100 V DC
Livello di protezione: <= 0,4 kV
Corrente impulsiva nominale di scarica: 10 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 75 FM
Art.: 952091
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,4 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	60 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	75 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	100 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	10 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,4 kV
Livello di protezione con 5 kA (U_P )	≤ 0,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	90 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	115 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Dati tecnici aggiuntivi:	--------------------
– Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
– Grado di protezione (U_P )	≤ 0.5 kV

Prodotto 952091 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952091 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952092 DG S 150 FM

GTIN (EAN) 4013364109865, Codice doganale (EU): 85363030, Peso lordo: 123.50 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard S 150 FM
Limitatore di sovratensione unipolare, modulare, innstabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 150 V AC / 200 V DC
Livello di protezione: <= 0,7 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 150 FM
Art.: 952092
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	120 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	150 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	200 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 0,7 kV
Livello di protezione con 5 kA (U_P )	≤ 0,55 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	175 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	230 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952092 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952092 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952090 DG S 275 FM

GTIN (EAN) 4013364108509, Codice doganale (EU): 85363030, Peso lordo: 133.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

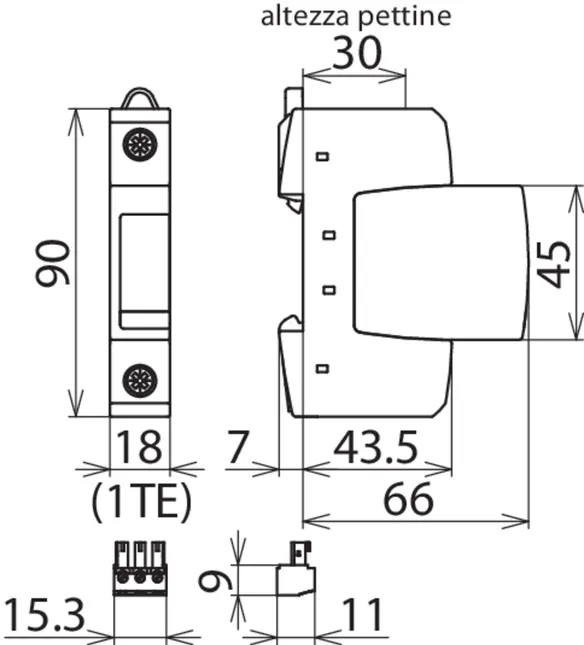

Limitatore di sovratensione DEHNguard S 275 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 275 V AC / 350 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 275 FM
Art.: 952090
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

VA-Tabelle
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	275 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	350 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	50 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	275 V
– Tensione nominale AC (U_N )	230 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952090 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952090 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952093 DG S 320 FM

GTIN (EAN) 4013364109889, Codice doganale (EU): 85363030, Peso lordo: 147.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard S 320 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 320 V AC / 420 V DC
Livello di protezione: <= 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 320 FM
Art.: 952093
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	320 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	420 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Livello di protezione con 5 kA (U_P )	≤ 1,2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	335 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile

Prodotto 952093 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952093 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952094 DG S 385 FM

GTIN (EAN) 4013364108523, Codice doganale (EU): 85363030, Peso lordo: 150.40 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

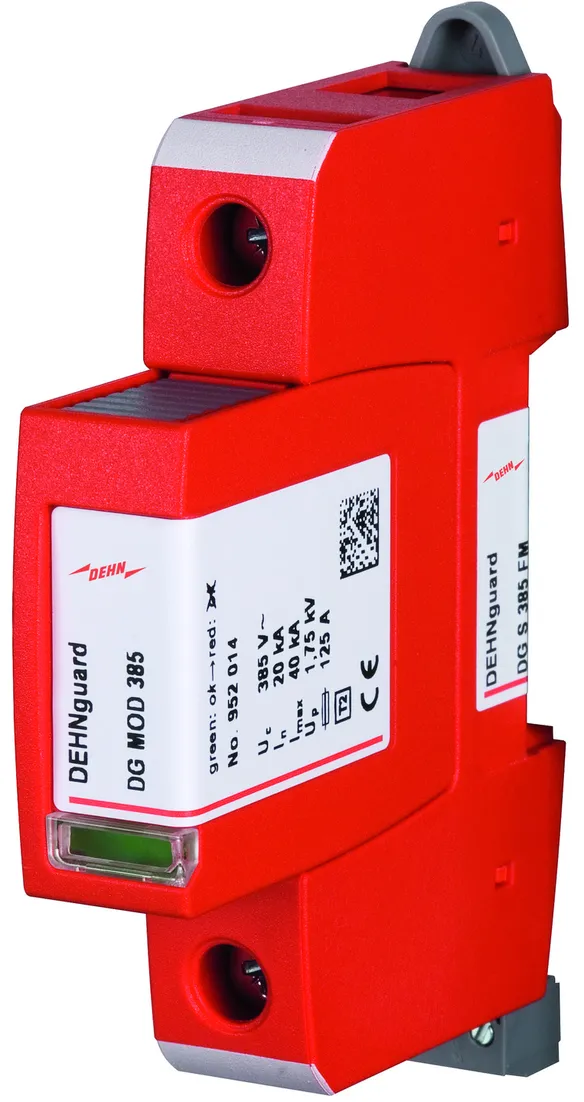

Limitatore di sovratensione DEHNguard S 385 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 385 V AC / 500 V DC
Livello di protezione: <= 1,75 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 385 FM
Art.: 952094
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	385 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	500 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,75 kV
Livello di protezione con 5 kA (U_P )	≤ 1,35 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	385 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

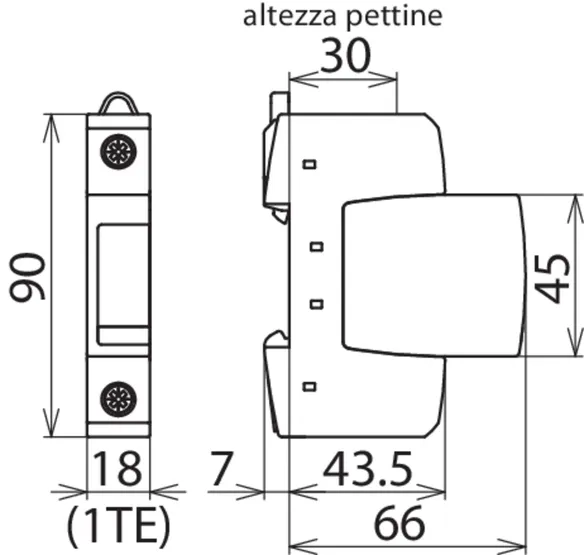

Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm² rigido / flessibile

Prodotto 952094 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952094 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952095 DG S 440 FM

GTIN (EAN) 4013364109902, Codice doganale (EU): 85363030, Peso lordo: 150.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

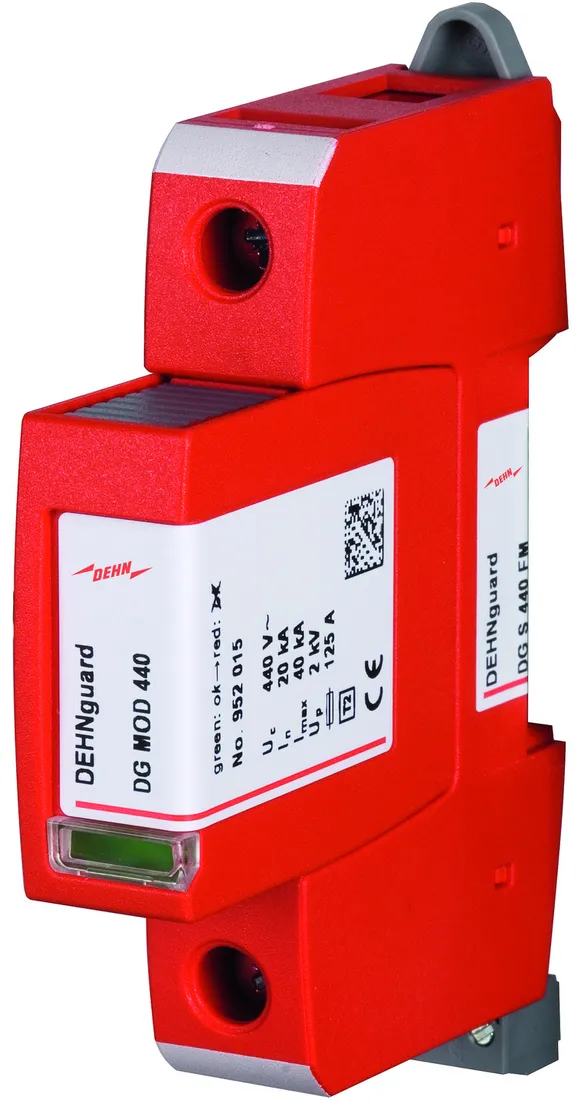

Limitatore di sovratensione DEHNguard S 440 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 440 V AC / 585 V DC
Livello di protezione: <= 2 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 440 FM
Art.: 952095
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Protezione max da sovraccorrente in rete	125 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	585 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 2 kV
Livello di protezione con 5 kA (U_P )	≤ 1,7 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	125 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	580 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	765 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952095 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952095 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952096 DG S 600 FM

GTIN (EAN) 4013364109926, Codice doganale (EU): 85363030, Peso lordo: 170.70 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

File CAD

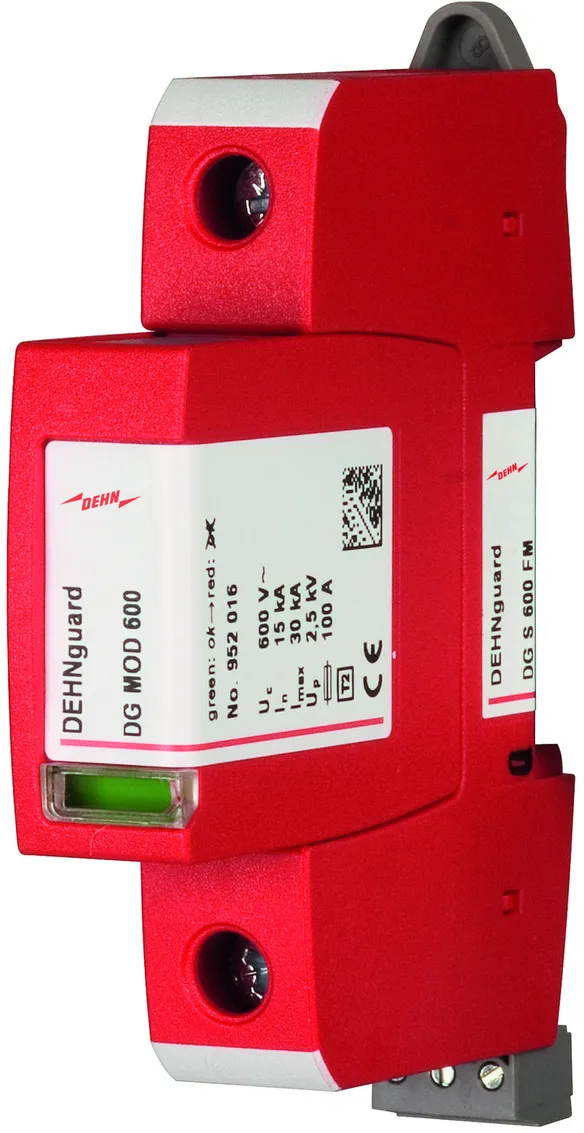

Limitatore di sovratensione DEHNguard S 600 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione diguasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 600 V AC / 600 V DC
Livello di protezione: <= 2,5 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S 600 FM
Art.: 952096
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 2,5 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito

VA-Tabelle
SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	600 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_P )	≤ 2,5 kV
Livello di protezione con 5 kA (U_P )	≤ 2 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	700 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile
Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	600 V
– Tensione nominale AC (U_N )	480 V
– Frequenza nominale AC (f_N )	16,7 Hz

Prodotto 952096 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952096 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952077 DG S WE 600

GTIN (EAN) 4013364119680, Codice doganale (EU): 85363030, Peso lordo: 147.40 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

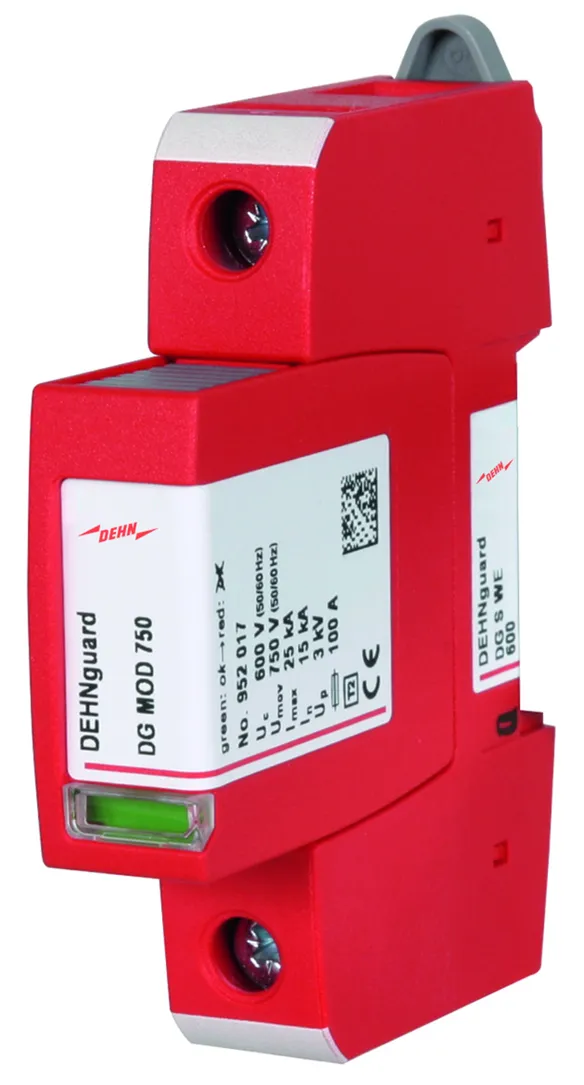

Limitatore di sovratensione DEHNguard S WE 600
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 600 V AC / 600 V DC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S WE 600
Art.: 952077
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL, CSA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore AC (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, UL, CSA

Prodotto 952077 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952077 è stato aggiunto al carrello.

Apri Web-Shop

Art. 952097 DG S WE 600 FM

GTIN (EAN) 4013364119697, Codice doganale (EU): 85363030, Peso lordo: 150.50 g, UM: 1.00 pz.

Immagini

Maggior informazioni

File CAD

Limitatore di sovratensione DEHNguard S WE 600 FM
Limitatore di sovratensione unipolare, modulare, innestabile
Dimensioni: 1 unità, indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Tensione massima continuativa: 600 V AC / 600 V DC
Tensione di riferimento varistore: 750 V AC
Livello di protezione: <= 3 kV
Corrente impulsiva nominale di scarica: 15 kA
Tenuta al corto circuito: 50 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG S WE 600 FM
Art.: 952097
o similare.

Certificati

Caratteristiche tecniche

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Protezione max da sovraccorrente in rete	100 A gG
Omologazioni	KEMA, UL, CSA
Contatto FM/ forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	480 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	600 V (50 / 60 Hz)
Tensione di riferimento varistore AC (U_mov )	750 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	25 kA
Livello di protezione (U_P )	≤ 3 kV
Livello di protezione con 5 kA (U_P )	≤ 2,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max da sovraccorrente in rete	100 A gG
Tenuta alla corrente di cortocircuito con massima protezione da sovratensione lato rete (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	900 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	915 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, UL, CSA
Contatto FM/ forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento dei morsetti FM	max. 1,5 mm²rigido / flessibile

Prodotto 952097 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 952097 è stato aggiunto al carrello.

Apri Web-Shop

DEHNguard S

DEHNguard S ...

Art. 952078 DG S 48

Non siete autorizzati per eseguire un download 952070.stp

Non siete autorizzati per eseguire un download 952070.igs

Non siete autorizzati per eseguire un download 952070.jt

Non siete autorizzati per eseguire un download 952070.dwg

Non siete autorizzati per eseguire un download 952070m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952078.wspak

Non siete autorizzati per eseguire un download DEHN.952078.edz

Prodotto 952078 è stato aggiunto al blocco note.

Prodotto 952078 è stato aggiunto al carrello.

Art. 952071 DG S 75

Non siete autorizzati per eseguire un download 952070.stp

Non siete autorizzati per eseguire un download 952070.igs

Non siete autorizzati per eseguire un download 952070.jt

Non siete autorizzati per eseguire un download 952070.dwg

Non siete autorizzati per eseguire un download 952070m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952071.wspak

Non siete autorizzati per eseguire un download DEHN.952071.edz

Prodotto 952071 è stato aggiunto al blocco note.

Prodotto 952071 è stato aggiunto al carrello.

Art. 952072 DG S 150

Non siete autorizzati per eseguire un download 952070.stp

Non siete autorizzati per eseguire un download 952070.igs

Non siete autorizzati per eseguire un download 952070.jt

Non siete autorizzati per eseguire un download 952070.dwg

Non siete autorizzati per eseguire un download 952070m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952072.wspak

Non siete autorizzati per eseguire un download DEHN.952072.edz

Prodotto 952072 è stato aggiunto al blocco note.

Prodotto 952072 è stato aggiunto al carrello.

Art. 952070 DG S 275

Non siete autorizzati per eseguire un download 952070.stp

Non siete autorizzati per eseguire un download 952070.igs

Non siete autorizzati per eseguire un download 952070.jt

Non siete autorizzati per eseguire un download 952070.dwg

Non siete autorizzati per eseguire un download 952070m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952070.wspak

Non siete autorizzati per eseguire un download 952070_eplan.zip

Prodotto 952070 è stato aggiunto al blocco note.

Prodotto 952070 è stato aggiunto al carrello.

Art. 952073 DG S 320

Non siete autorizzati per eseguire un download 952070.stp

Non siete autorizzati per eseguire un download 952070.igs

Non siete autorizzati per eseguire un download 952070.jt

Non siete autorizzati per eseguire un download 952070.dwg

Non siete autorizzati per eseguire un download 952070m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952073.wspak

Non siete autorizzati per eseguire un download DEHN.952073.edz

Prodotto 952073 è stato aggiunto al blocco note.

Prodotto 952073 è stato aggiunto al carrello.

Art. 952074 DG S 385

Non siete autorizzati per eseguire un download 952070.stp

Non siete autorizzati per eseguire un download 952070.igs

Non siete autorizzati per eseguire un download 952070.jt

Non siete autorizzati per eseguire un download 952070.dwg

Non siete autorizzati per eseguire un download 952070m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952074.wspak

Non siete autorizzati per eseguire un download DEHN.952074.edz

Prodotto 952074 è stato aggiunto al blocco note.

Prodotto 952074 è stato aggiunto al carrello.

Art. 952075 DG S 440

Non siete autorizzati per eseguire un download 952070.stp

Non siete autorizzati per eseguire un download 952070.igs

Non siete autorizzati per eseguire un download 952070.jt

Non siete autorizzati per eseguire un download 952070.dwg

Non siete autorizzati per eseguire un download 952070m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952075.wspak

Non siete autorizzati per eseguire un download DEHN.952075.edz

Prodotto 952075 è stato aggiunto al blocco note.

Prodotto 952075 è stato aggiunto al carrello.

Art. 952076 DG S 600

Non siete autorizzati per eseguire un download 952070.stp

Non siete autorizzati per eseguire un download 952070.igs

Non siete autorizzati per eseguire un download 952070.jt

Non siete autorizzati per eseguire un download 952070.dwg

Non siete autorizzati per eseguire un download 952070m_E.dxf

Non siete autorizzati per eseguire un download DEHN.952076.wspak

Non siete autorizzati per eseguire un download DEHN.952076.edz
